Lamtec Burner Control FA1 Kurzanleitung Für Betreiber
Verwandte Anleitungen für Lamtec Burner Control FA1
Inhaltszusammenfassung für Lamtec Burner Control FA1

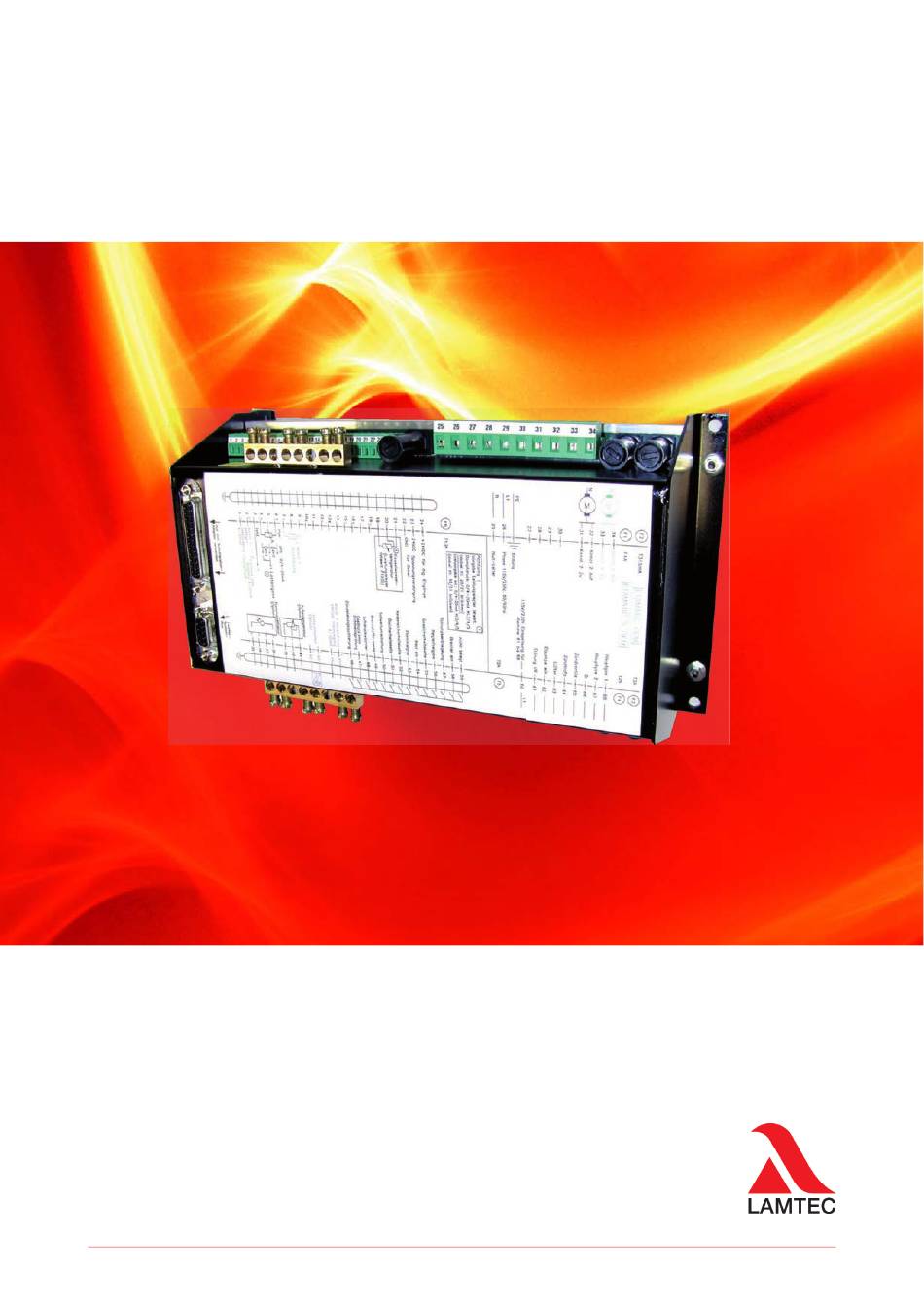

- Seite 1 Kurzanleitung für Betreiber Burner Control FA1 Sensoren und Systeme für die Feuerungstechnik www.lamtec.de...
-
Seite 3: Inhaltsverzeichnis
Anschluss an Burner Control FA1 ........ -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Gültigkeit dieser Anleitung Diese Anleitung gilt für folgende(s) Gerät(e): Burner Control FA1 in beliebiger Konfiguration. Die Geräte entsprechen folgenden Normen und Regeln: • DIN EN 298: 2012-11 • DIN EN 1643: 2014-09 • DIN EN 13611:2011-12 •... -
Seite 5: Sicherheit
Sicherheit Sicherheit Sicherheitshinweise In diesem Dokument sind die nachfolgenden Symbole als wichtige Sicherheitshinweise für den Benutzer verwendet. Sie befinden sich innerhalb der Kapitel jeweils dort, wo die Informa- tion benötigt wird. Die Sicherheitshinweise, insbesondere die Warnhinweise, sind unbedingt zu beachten und zu befolgen. GEFAHR! bezeichnet eine unmittelbar drohende Gefahr. -
Seite 6: Kurzbeschreibung
Modbus RTU lieferbar. Die Verbindung mit weiteren Anlagekomponenten wie O -Rege- lung erfolgt über die LAMTEC SYSTEM BUS - Schnittstelle an einer 9 pol. Sub-D-Buchse. Die Bedienung erfolgt über die optional erhältliche PC-Software bzw. Bedieneinheit. Zur An- zeige für den Endkunden ist ein Kundeninterface über LAMTEC SYSTEM BUS anschließbar. -
Seite 7: Lebensdauer
Kurzbeschreibung Lebensdauer Die Burner Control FA1 hat eine Auslegungslebensdauer von 250.000 Brennerstartzyklen. Dies entspricht bei normalem Heizungsbetrieb einer Nutzungsdauer von ca. 10 Jahren (ab dem auf dem Typenschild spezifizierten Herstelldatum). Grundlage hierfür sind die in der Norm EN230 / EN298 festgelegten Dauertests sowie die Zu- sammenstellung der entsprechenden Testgrundlagen, wie sie der europäische Verband der... -
Seite 8: Kundeninterface
Kundeninterface Kundeninterface Bedeutung der Tasten: → RESET → Last/Störhistorie auf → Last/Störhistorie ab → Handbetrieb EIN/AUS Fig. 4-1 Kundeninterface → Umschaltung der Anzeige – Verbund – – Flammenintensität – Betriebsstunden Anzeige- und Bedienelemente Fig. 4-2 Anzeige bei externem Leistungs- Fig. 4-3 Anzeige im Automatikbetrieb Fig. -
Seite 9: Tastenfunktionen
Kundeninterface Tastenfunktionen 4.3.1 Grundzustand RESET -Taste drücken, um in den Grundzustand zu wechseln. Im Grundzustand (z.B. nach dem Einschalten) zeigt das Display in der oberen Zeile den Zu- stand der FA1 an (Brenner AUS, REGELBETRIEB, usw.). Dabei werden auch die Statusmel- dungen korrekt angezeigt („Stellglieder laufen auf“, usw.). -
Seite 10: Hand
Kundeninterface • Anzeige des Betriebsmodus (z. B. Brenner AUS) • Anzeige der O -Werte* (falls aktiviert) • Flammenintensität: • Betriebsstunden HINWEIS Ist die Betriebsfunktion LEISTUNGSREGLER EINSTELLEN aktiv (LED Handtaste blinkt), so hat die Umschalttaste keine Wirkung. 4.3.3 Anzeigeebene 2 Wenn Sie die Taste länger als 5 s gedrückt halten, schaltet die untere Anzeigenzeile in die 2. -
Seite 11: Handbedieneinheit
1. Handbedieneinheit über den 9-poligen Sub-D-Stecker mit der FA1 verbinden. Dazu das mitgelieferte Anschlusskabel mit der Artikel-Nr. 663R0430 verwenden. Die Daten werden über den LAMTEC SYSTEM BUS übertragen. 2. Alternative: Die Handbedieneinheit am Kabel des Kundeninterface anschließen. Hierfür liegt ein Adapterkabel mit der Artikel-Nr. -
Seite 12: Störung
Störung Störung Störungen ablesen Im Grundzustand des Kundeninterface (nicht Modus HAND) und wenn keine Fehlermeldung der FA1 vorliegt, schaltet die obere Anzeigezeile um. Bei einer vorliegenden Störung wird der aktuelle Störcode und der zugehörige Lastwerte an- gezeigt. Anschließend wird ein Lauftext mit der vorliegenden Störung angezeigt (siehe hierzu Kapitel 4.3.1 Grundzustand). -
Seite 13: Interner Lastregler
Interner Lastregler Interner Lastregler Verwendungszweck Der interne Lastregler ermöglicht es, für einen eingegebenen Sollwert (bezogen z.B. auf Tem- peratur oder Druck) mittels Vergleich mit dem Istwert kontinuierlich die benötigte Brennerlast- stellung zu ermitteln und diese intern an den elektronischen Verbund als Vorgabe weiterzumelden. -
Seite 14: Betriebsstundenzähler Abrufen
Interner Lastregler Gewünschten Sollwert über die Pfeiltasten einstellen. Tasten HAND oder RESET drücken, um Modus LASTREGLER EINSTEL- LEN zu verlassen. Bei aktiver Witterungsführung: Taste 5 s lang gedrückt halten. Anzeige = aktueller Sollwert 1 oder 2 und aktueller Istwert. Das hängt von der Auswahl des Sollwerts an Klemme 50 ab: Klemme 50 = 0 V = Sollwert 1 Klemme 50 = 24 V = Sollwert 2 Taste erneut drücken. -
Seite 15: Abrufen Der Checksummen
→ Nacheinander werden angezeigt: CRC 16 der Ebene 0, 1 und 2→ vom Inbetriebnehmer änderbar CRC 16 der Ebene 4 → nur von LAMTEC änderbar 1. Sicherheitszeit Öl in s 2. Sicherheitszeit Öl in s 1. Sicherheitszeit Gas in s 2. -
Seite 16: Anhang
Anhang Anhang Bedeutung der Modi Fig. 8-1 Statusanzeige am Kundeninterface Fig. 8-2 Statusanzeige an der Handbedieneinheit Kurztext Beschreibung BEREIT (Signal Klemme 58 liegt an) ZÜ ZÜNDSTELLUNG bzw. ZÜNDEN EINSTELLEN/ZÜNDSTELLUNG GRUNDLAST EINSTELLEN/GRUNDLAST NACHLÜFTEN BRENNER AUS (kein Signal liegt an) EINSTELLEN SPEICHER LÖSCHEN EINSTELLEN/VORLÜFTEN EINSTELLEN/STEUERN STÖRUNG... -
Seite 17: Sicherungen
SYSTEM BUS Kommunikationsschnittstelle Fig. 8-3 Rückansicht FA1 HINWEIS PC-Anschluss nur über LAMTEC Schnittstellen Adapter möglich! HINWEIS Bei Austausch der Sicherungen F3, F4, F5 sind folgende Spezifikationen einzuhalten: - 2A träge - Hohes Abschaltvermögen nach IEC 60127-2, Sheet 5: 1500A @ 250VAC - Schmelzintegral I²t <... -
Seite 18: Eu-Konformitätserklärung
Anhang EU-Konformitätserklärung... - Seite 19 Anhang...
- Seite 20 Anhang...
- Seite 21 Anhang...
- Seite 22 Die Angaben in dieser Druckschrift gelten vorbehaltlich technischer Änderungen. LAMTEC Meß- und Regeltechnik für Feuerungen GmbH & Co. KG Wiesenstraße 6 D-69190 Walldorf Telefon: +49 (0) 6227 6052-0 info@lamtec.de Telefax: +49 (0) 6227 6052-57 www.lamtec.de Printed in Germany | Copyright 2020...
