BEDIENUNGSANLEITUNG Aufladeregler R950 / R950T
Auswirkung des Sonderprogramms auf die zukünftigen NACHT-Ladungen
Für die zukünftigen NACHT-Ladeperioden wird im System anstelle des fehlenden/defekten
Restwärmefühlers ein Fühlerwert von 20°C simuliert. Die Rückwärtsladung in der NACHT (also
bei 2 Stunden Ladebedarf z.B. eine Aufladung von 04:00-06:00 Uhr) funktioniert mit dieser
Fühler-Ersatzsimulation recht zufriedenstellend. Bei ggf. zu hoher Aufladung die NACHT-
Einstellung um 1...2 Punkte absenken.
Auswirkung des Sonderprogramms auf die zukünftigen TAG-Ladungen
Für die zukünftigen TAG-Ladeperioden wird im System anstelle der Restwärmefühler-
gesteuerten Aufladung eine Außentemperatur abhängige, zeitlich begrenzte Aufladung durch-
geführt. Informationen über die aktuelle Außentemperatur während der TAG-Ladephase erhält
der Aufladeregler über die Steuerleitungen Z1, Z2 (und KU).
Mit Freigabe der TAG-Ladung durch das ESU (Energie-Sersorgungs-Unternehmen) startet die
zeitlich begrenzte Aufladung. Die Dauer richtet sich nach der aktuellen Außentemperatur und
der individuellen Anwender-Einstellung des TAG-Niveaus. Die verbleibende Ladezeit am TAG

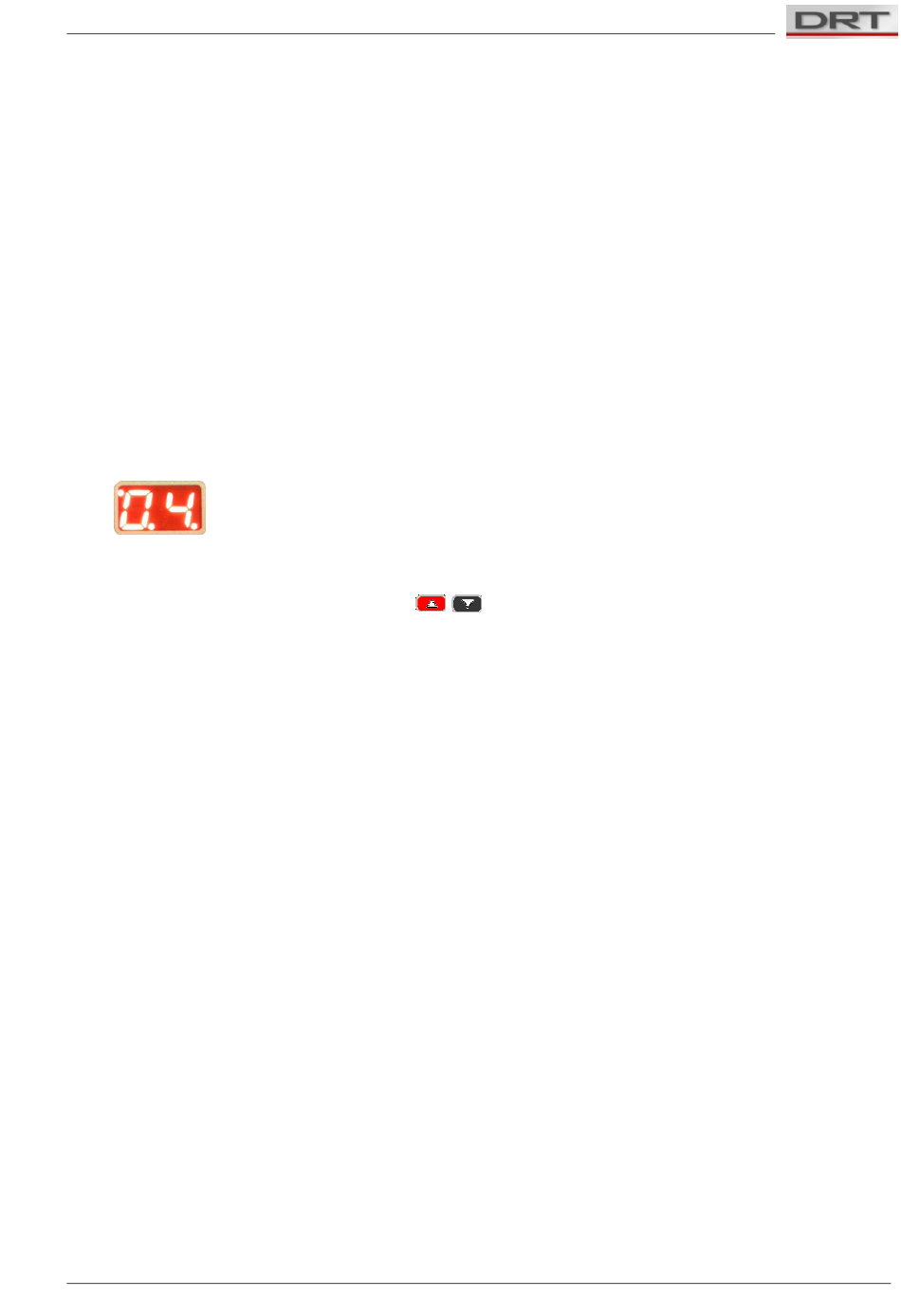

wird während der Aufladung auf dem Display in Stunden und 1/10-tel Stunden angezeigt:
Beispiel: 0.4 Stunden = 0 Stunden, 4 x 6 Minuten = 24 Minuten.
Diese Anzeige wird in 0.1-Stunden Schritten (6 Minuten-Schritte) heruntergezählt. Bei 0.0
Stunden ist die TAG-Ladung beendet, und die Aufladung wird für diese TAG-Phase zunächst
abgeschlossen. Mit den Tasten TAG
Freigabezeit das Aufladeniveau TAG verändern. Die Auswirkung auf die Ladedauer (kürzere
oder längere Ladezeit) kann dabei direkt am Display als veränderte Rest-Ladezeit abgelesen
werden.
TAG-Ladedauer R950/R950T, abhängig von Außentemperatur und Einsteller TAG
Auf der folgenden Seite ist die TAG-Ladedauer für verschiedene Außentemperaturen und ver-
schiedene Einstellungen des TAG-Niveaus dargestellt. Da die Information über die Außentem-
peratur vom Zentralsteuergerät über die Klemmen Z1-Z2 bereitgestellt wird, ist in den Dia-
grammen auf der X-Achse (nach rechts) die ausgegebene Spannung Z1-Z2 dargestellt.
Für den Aufladeregler R950 gelten folgende Zusammenhänge:
Z1-Z2
Für den Aufladeregler R950T gelten folgende Zusammenhänge:
Z1-Z2
Einstellbereich TAG-Ladedauer durch Seränderung des Einstellers TAG
Ab Werk ist das TAG-Ladeniveau auf „Normal = 0" eingestellt. In dieser Stellung lädt das
Sonderprogramm bei -10°C (Sollaufladung) 2 Stunden am TAG. Bei +20°C (Ladebeginn)
wird 0 Stunden geladen (keine Aufladung).
Mit Serstellung des TAG-Ladeniveaus kann der Anwender die Ladedauer in einem weiten
Bereich zwischen 0 Stunden und max. 4 Stunden (je nach TAG-Freigabedauer) beeinflussen
(siehe Diagramme). Bei Rückfragen wenden Sie sich bitte an die DRT-Service-Hotline.
