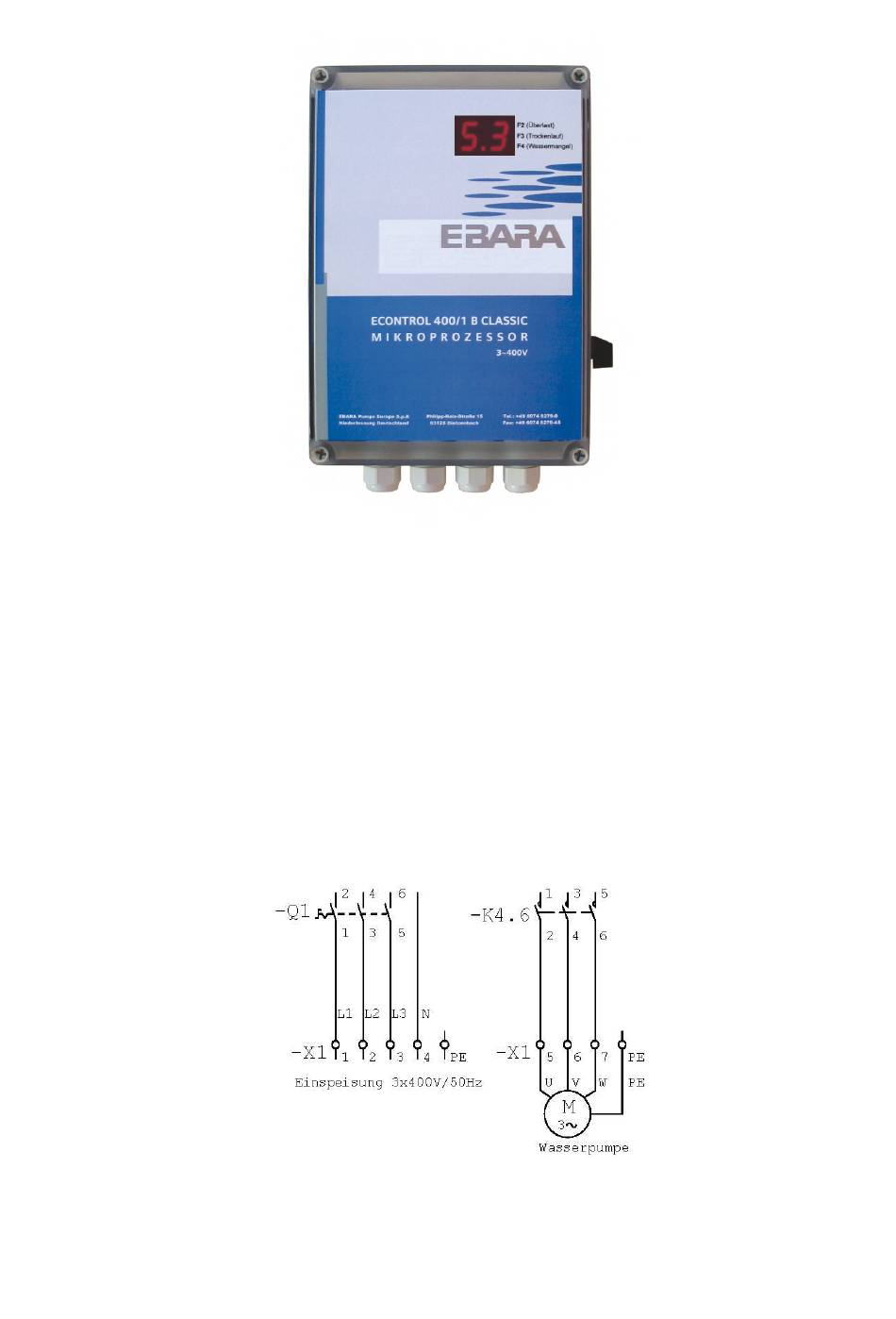

Betriebsanleitung Steuerung Classic 400/B
Die Pumpensteuerung 400/B der Serie Classic ist eine leistungsstarke und komfortable
Steuerung für den Betrieb von 400V Einpumpenanlagen mit einer Leistung von 1kW bis
5,5kW. Lesen Sie diese Betriebsanleitung sorgfältig durch und beachten Sie alle Sicher-
heitshinweise, bevor Sie mit den Arbeiten beginnen. EBARA lehnt jede Verantwortung für
Unfälle oder Schäden ab, die durch Fahrlässigkeit oder Nichtbeachtung der Betriebsanlei-
tung entstehen.
1) Elektrischer Anschluss
Achtung: Der elektrische Anschluss darf nur von einer autorisierten Elektrofach-
kraft erfolgen. Beachten Sie die Vorschriften des VDE und der örtlichen Netz-
betreiber für die bauseitige Installation. Führen Sie alle Montage und Anschluss-
arbeiten im spannungslosen Zustand aus.
Achtung: 230V Netzspannung im markierten Bereich auf der Leiterplatte.
Stellen Sie sicher, dass die Daten des Typenschildes (Leistung/Größe und Spannung) auf
der Steuerung den Daten des Motors entsprechen.
Der Schwimmer- bzw. Druckschalter wird an den entsprechend gekennzeichneten
Klemmen auf der Leiterplatte angeschlossen. Gleiches gilt bei Verwendung des
Alarmausganges.

Werbung

loading

Inhaltszusammenfassung für EBARA Classic 400/B

  • Seite 1 Steuerung für den Betrieb von 400V Einpumpenanlagen mit einer Leistung von 1kW bis 5,5kW. Lesen Sie diese Betriebsanleitung sorgfältig durch und beachten Sie alle Sicher- heitshinweise, bevor Sie mit den Arbeiten beginnen. EBARA lehnt jede Verantwortung für Unfälle oder Schäden ab, die durch Fahrlässigkeit oder Nichtbeachtung der Betriebsanlei- tung entstehen.
  • Seite 2 2) Inbetriebnahme Die Steuerung wird mit dem Hauptschalter an der rechten Gehäuseseite eingeschaltet. Auf dem Display wird kurz die Programmversion ausgegeben und danach der Betriebszustand der Pumpe (0n=ein, 0f=aus). Achtung: Die Steuerung ist sofort betriebsbereit. Bei geschaltetem Schwimmerschalter wird sofort die Pumpe eingeschaltet! Es können nun die gewünschten Einstellungen (siehe Kapitel 3) vorgenommen werden.
  • Seite 3 Für Anzeige von Strömen größer 9,9A wird der Dezimalpunkt der Einerstelle eingeschaltet. Anzeige auf dem Display: - 5,6A wird dargestellt als 5.6 - 9,9A wird dargestellt als 9.9 - 10,3A wird dargestellt als 0.3. - 15,3A wird dargestellt als 5.3. 3d) Zeitverzögerung bis Trockenlauf erkannt (P3) Für diese Zeit muss der gemessene Cosinus Phi den unter ´P1´eingestellten Wert unter- schreiten, bis die Abschaltung erfolgt.
  • Seite 4 4) Störungsbeseitigung Nach einer Störung (Display zeigt ´AL´) ist die Wasserpumpe abgeschaltet und die Steue- rung verbleibt in diesem Zustand bis sie manuell in Ihren normalen Betrieb zurückgesetzt wird. Dies kann nach Beseitigung der Störungsursache durch Aus- und wieder Einschalten mit dem Hauptschalter erfolgen.
