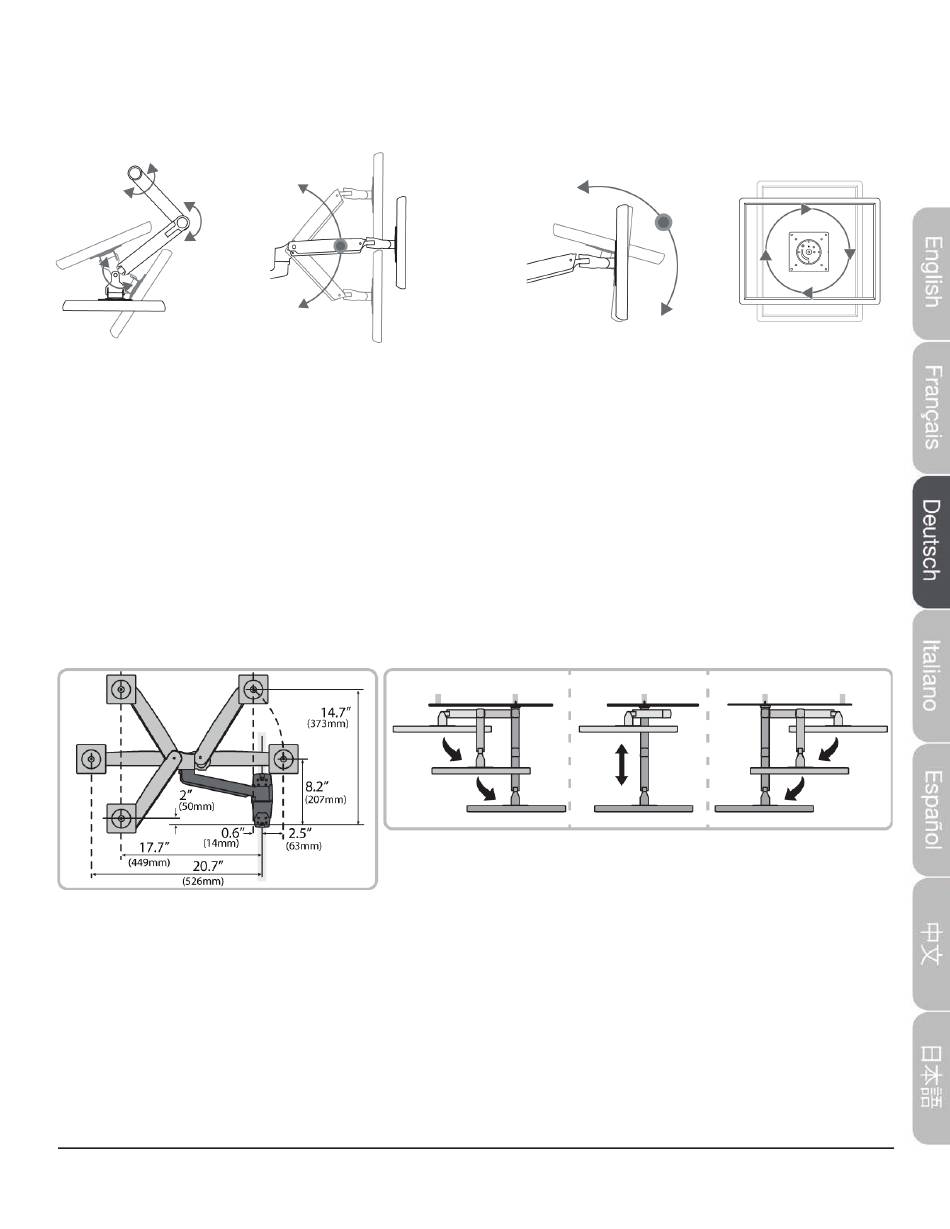

Monitoreinstellungen
Ihr Wandmontagearm ermöglicht das Einstellen des Betrachtungswinkels, der Höhe, der Neigung
und der Ausrichtung (Hoch- oder Querformat) Ihres Monitors.
180°
360°
180°
Betrachtungswinkel
*HINWEIS: Die maximale Höhe kann um bis zu 11,4 cm reduziert werden, wenn der Arm für ein Gewicht von über 9 kg
justiert wird.
Montageanleitung
Schritt 1: Bestimmen Sie, an welcher Stelle der Montagearm angebracht werden soll.
Bestimmen Sie, in welcher Höhe Sie den Sockel befestigen möchten. Beachten Sie dabei
Folgendes:
•
Der Monitor kann um 20,7 cm unter und um 11,9 cm über den Sockel bewegt werden.
•
Der Monitor kann um 52,6 cm nach links und nach rechts vom Sockel bewegt werden.
•
Der Monitor kann um bis zu 65,3 cm von der Wand ausgefahren und auf einen Abstand von
9,9 cm zur Wand eingefahren werden.
Schritt 2: Bestimmen Sie, welche Art von Wand Sie haben.
Sie können den Arm an den folgenden Wandfl ächen anbringen:
•
einer Holzpfostenwand – siehe „Montage an einer Holzpfostenwand" auf Seite 30.
ODER
•
einer Betonwand – siehe „Montage an einer Betonwand" auf Seite 31.
33,0 cm
Höhe*
70°
5°
Neigung
Ausrichtung
29
