Seite 27: Deutsch

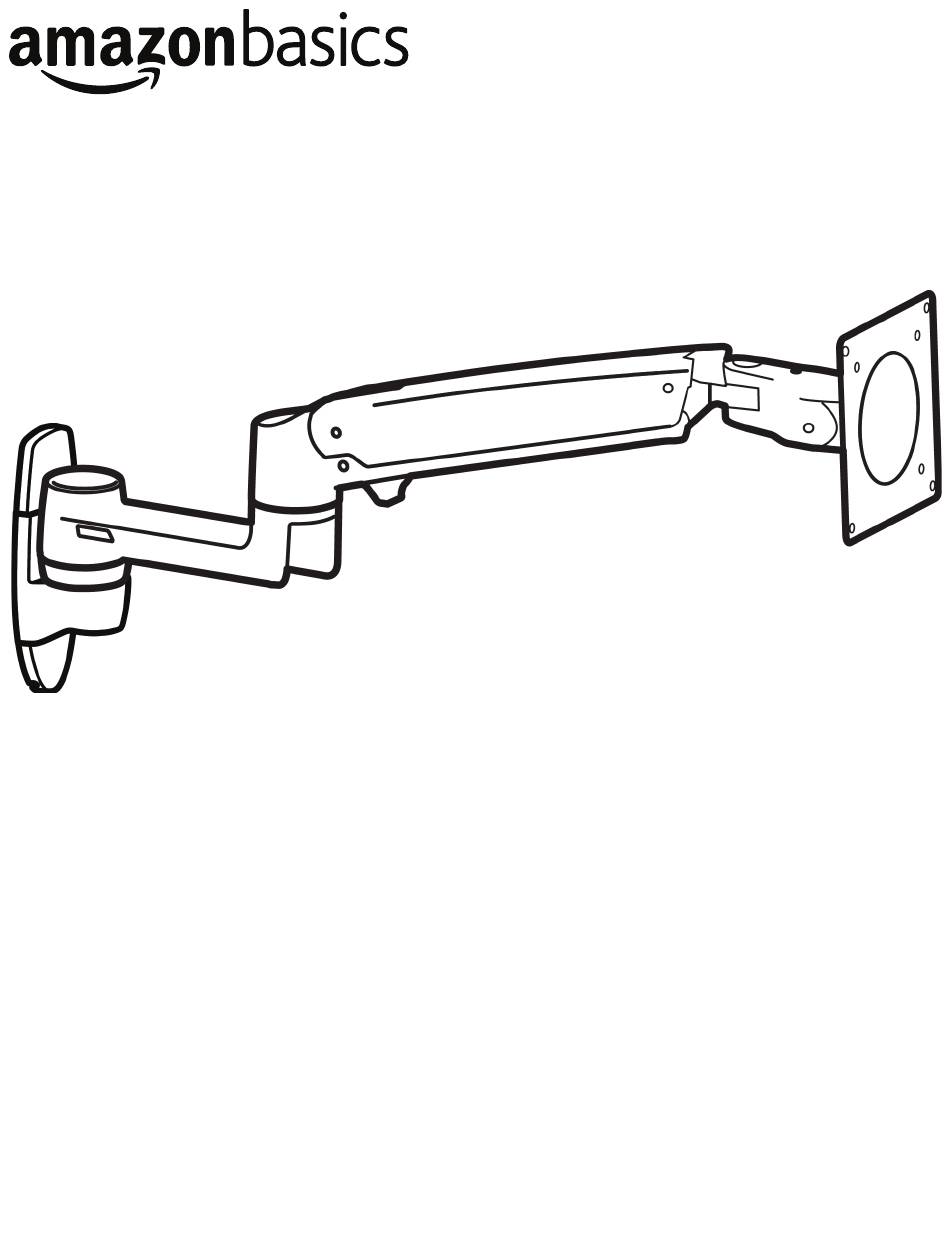

Bedienungsanleitung Deutsch • AmazonBasics Wandmontagearm Inhalt Vergewissern Sie sich, dass die Verpackung die folgenden Teile enthält: Oberer Arm Unterer Arm Schlüsselschraube Betondübel (1 Stk) (1 Stk) M8 x 80 mm M8 x 80 mm Sockel (2 Stk) (2 Stk) (1 Stk) M4 ×... -
Seite 28: Benötigtes Werkzeug
Benötigtes Werkzeug Holzpfostenmontage, 5 mm Ø Wasserwaage Balken- Bleistift Maßband sucher Betonwandmontage, 10 mm Ø Steckschlüssel Kreuzschlitz- Hammer mit 13-mm-Einsatz schraubendreher Schutzbrille Bohrer Unterstützte Monitorgewichte Ihr Wandmontagearm trägt Monitore im folgenden Gewichtsbereich: 2,3 bis 11,3 kg... -
Seite 29: Monitoreinstellungen
Monitoreinstellungen Ihr Wandmontagearm ermöglicht das Einstellen des Betrachtungswinkels, der Höhe, der Neigung und der Ausrichtung (Hoch- oder Querformat) Ihres Monitors. 180° 70° 360° 33,0 cm 180° 5° Betrachtungswinkel Höhe* Neigung Ausrichtung *HINWEIS: Die maximale Höhe kann um bis zu 11,4 cm reduziert werden, wenn der Arm für ein Gewicht von über 9 kg justiert wird. - Seite 30 Montage an einer Holzpfostenwand Schritt A: Bestimmen Sie den Verlauf eines Pfostens mit einem Balkensucher und markieren Sie mithilfe eines Bleistifts und einer Wasserwaage die Pfostenmitte mit einer senkrechten Linie. Schritt B: Richten Sie den Sockel mit der Mitte des Pfostens aus und markieren Sie die obere und untere Bohrung mit einem Bleistift.
- Seite 31 Schritt D: Bringen Sie den Sockel mit den Löchern zur Deckung und schrauben Sie dann mit einem Steckschlüssel mit einem 13-mm-Einsatz die zwei M8 × 80-mm-Schlüsselschrauben ein. Schritt E: Weiter mit „Schritt 3: Bestimmen Sie die Ausrichtung des Monitors” auf Seite 34. Montage an einer Betonwand WARNUNG: Die Montagelöcher müssen in Massivbeton gebohrt werden;...
- Seite 32 Schritt B: Richten Sie den Sockel mit der senkrechten Linie aus und markieren Sie die obere und untere Bohrung mit einem Bleistift. Schritt C: Bohren Sie mit einem 10-mm-Mauerbohrer 80 mm tiefe Löcher an den im vorherigen Schritt markierten Stellen.
- Seite 33 Schritt D: Schlagen Sie die Betondübel mit einem Hammer ein. Sie müssen bündig mit der Wand abschließen. Schritt E: Bringen Sie den Sockel mit den Löchern zur Deckung und schrauben Sie dann mit einem Steckschlüssel mit einem 13-mm-Einsatz die zwei M8 × 80-mm-Schlüsselschrauben ein.
- Seite 34 Schritt 3: Bestimmen Sie die Ausrichtung des Monitors. Sie können den Monitor in einer arretierten Hoch- oder Querformatausrichtung montieren oder ihn so anbringen, dass er sich ungehindert um 360° drehen lässt. • Wenn sich der Monitor ungehindert drehen lassen soll, setzen Sie die M3 x 6-mm-Schraube nicht ein.
- Seite 35 M4 × 10-mm-Schrauben ODER M4 × 10-mm-Knopfdrehschrauben Vorsicht: Der obere Arm ist vorgespannt und bewegt sich eigenständig schnell nach oben, sobald der daran angebrachte Monitor entfernt wird. Entfernen Sie daher zuerst den oberen Arm, legen den Monitor mit dem Bildschirm nach unten auf einer weichen Oberfl äche ab und nehmen erst dann den Monitor vom Arm ab.
- Seite 36 HINWEIS: Wenn der Arm kürzer sein soll, befestigen Sie den oberen Arm direkt am Sockel. Schritt 6: Bringen Sie die Sockelabdeckungen und den unteren Arm an. Führen Sie die Monitorkabel am oberen Arm entlang und sichern Sie sie mit den Kabelbindern lose am oberen Arm.
- Seite 37 Schritt 7: Stellen Sie die Spannung des Wandmontagearms ein. Sie können die senkrechte, Neigungs- und Armspannung so einstellen, dass der Monitor in der Position verharrt, in die Sie ihn verschieben. Einstellen der senkrechten Spannung Neigen Sie den Monitor nach unten, damit die Schraube zugänglich wird. Wenn sich der Monitor wieder aufrichtet, lockern Sie die Schraube, indem Sie sie nach links drehen.
- Seite 38 Bewegungen zu erzeugen. Je nach dem Produkt und seiner Einstellung können viele Schraubendrehungen erforderlich sein, bevor Sie einen Unterschied bemerken. © 2015 Amazon.com, Inc. oder seine verbundenen Unternehmen. Alle Rechte vorbehalten. Amazon und das AmazonBasics-Logo sind Marken von Amazon.com, Inc. oder seinen verbundenen Unternehmen. Made in China...
- Seite 64 所需工具 栊骨墙安装，Ø 3/16 英寸（5 毫米） 水平仪 壁骨 铅笔 卷尺 定位器 混凝土墙安装，Ø 3/8 英寸（10 毫米） 套筒扳手 十字 锤子 带 13 毫米套筒 螺丝刀 护目镜 钻孔机 支撑的显示器重量 您的壁挂式支臂可支撑以下重量的显示器：5 至 25 磅（2.3 至 11.3 公斤）...
