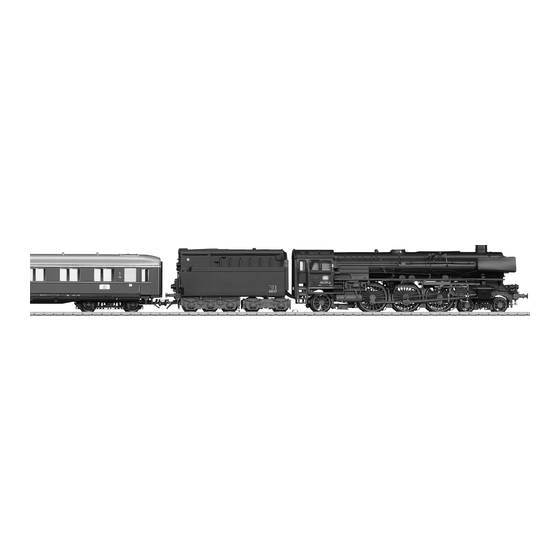

Modell der Dampflok BR 012
29741

Werbung

loading

Verwandte Anleitungen für Märklin BR 012

Inhaltszusammenfassung für Märklin BR 012

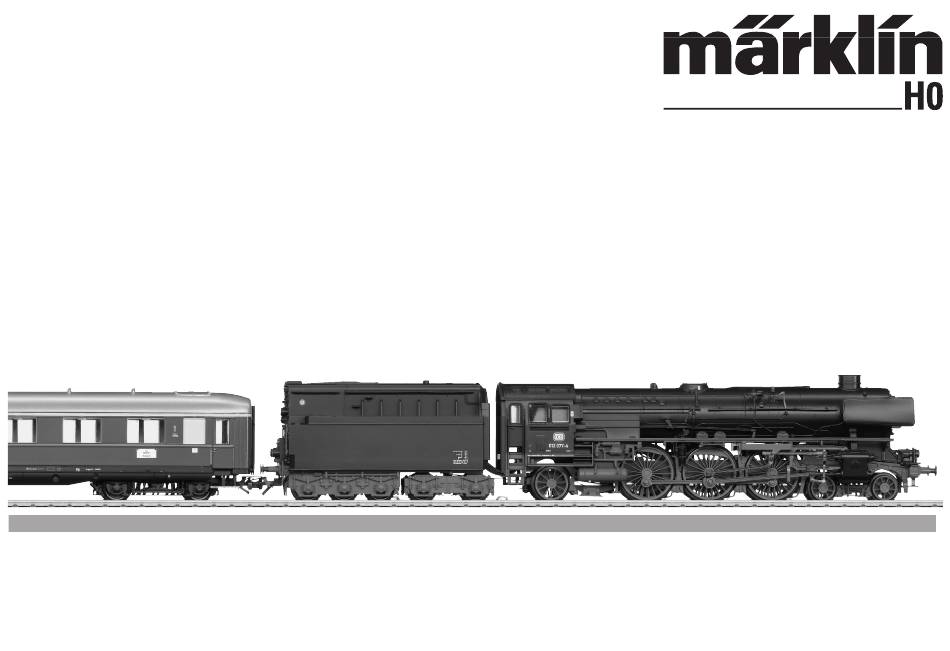

  • Seite 1 Modell der Dampflok BR 012 29741...
  • Seite 2 Inhaltsverzeichnis: Seite Sommaire : Page Informationen zum Vorbild Informations concernant la locomotive réelle Hinweise zur Inbetriebnahme Indications relatives à la mise en service Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Funktionen Fonctionnement Schaltbare Funktionen Fonctions commutables Parameter / Register Paramètre / Registre Betriebshinweise Remarques sur l’exploitation...
  • Seite 3 Indice de contenido: Página Innehållsförteckning: Sidan Notas para la puesta en servicio Bruksanvisningar för körning Aviso de seguridad Säkerhetsanvisningar Notas importantes Viktig information Funciones Funktioner Funciones posibles Kopplingsbara funktioner Parámetro / Registro Parameter / Register Instrucciones de uso Driftanvisningar El mantenimiento Underhåll och reparation Recambios Reservdelar...
  • Seite 4 Kohlehauptfeuerung auf BR 011 geändert; Maschinen mit was changed to 011; oil­fired units were reclassed as 012. Ölhauptfeuerung be kamen die Bezeichnung BR 012. On these locomotives still in existence, the 011066, is Eine der noch vorhandenen Lokomotiven, die 011066, wird maintained in running condition by;...
  • Seite 5 à charbon a été modifiée pour devenir BR 011; celle kolenstook veranderd in BR 011; de machines met oliestook des locomotives à fuel est BR 012. kregen de aanduiding BR 012. Malgré un grave accident de plaque tournante survenu au Een van de nog aanwezige locomotieven, de 011066, wordt début de l’année 1996, l’une des locomotives encore exis­...
  • Seite 6 Bremsschläuche für die Vitrine Brake hoses for display Conduits de freins pour l’exposition en vitrine Remslangen voor het gebruik in de vitrine Juego de tubos de frenos para modelos en vitrina Tubazioni del freno per impiego da vetrina Bromsslangar för visningsdrift Bremseslange til vitrinebrug...
  • Seite 7 Übergangsgleis / Steigung und Bogenanfang Transfer rail / gradient and start of bend Rail de transition / montée et début de courbe Overgangsrail / Steiging en boogbegin Vía de transición / cuesta e inicio de la curva Binario di raccordo / pendenza ed inizio della curva Övergångsräls / stigning och början av kurva Overgangsspor / stigning og kurvestart Radius >...
  • Seite 8 Sicherheitshinweise Funktionen • Die Lok darf nur mit einem dafür bestimmten Betriebs- • Erkennung der Betriebsart: automatisch. system (Märklin AC, Märklin Delta, Märklin Digital oder • Einstellbare Adressen: Märklin Systems) eingesetzt werden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Nur Schaltnetzteile/Transformatoren verwenden, die 1-255 (Central Station 6021x/Mobile Station 60653) Ihrer örtlichen Netzspannung entsprechen. • Adresse ab Werk: 12 • Die Lok darf nur aus einer Leistungsquelle versorgt • Mfx-Technologie für Mobile Station / Central Station.
  • Seite 9 f0 f8 f0 - f3 f4 - f7 Schaltbare Funktionen systems STOP mobile station Digital/Systems Spitzensignal function/off Funktion f0 Funktion f0 Rauchgenerator * Funktion 1 Funktion 7 Funktion f1 Funktion f1 Betriebsgeräusch Funktion 2 Funktion 3 Funktion f2 Funktion f2 Geräusch: Pfeife lang Funktion 3 Funktion 4...
  • Seite 10 Safety Notes Functions • This locomotive is to be used only with an operating • Recognition of the mode of operation: automatic. system designed for it (Märklin AC, Märklin Delta, • Addresses that can be set: Märklin Digital or Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Use only switched mode power supply units and transfor­ 1-255 (Central Station 6021x/Mobile Station 60653) mers that are designed for your local power system. • Address set at the factory: 12 • This locomotive must never be supplied with power from • Mfx technology for the Mobile Station / Central Station.
  • Seite 11 f0 f8 f0 - f3 f4 - f7 Controllable Functions systems STOP mobile station Digital/Systems Headlights function/off Function f0 Function f0 Smoke generator * Function 1 Function 7 Function f1 Function f1 Operating sounds Function 2 Function 3 Function f2 Function f2 Sound effect: long whistle blast Function 3...
  • Seite 12 Remarques importantes sur la sécurité • Garantie légale et garantie contractuelle conformément au certificat de garantie ci­joint. • La locomotive ne peut être mise en service qu’avec un • Elimination : www.maerklin.com/en/imprint.html système d’exploitation adéquat (Märklin AC, Märklin Delta, Märklin Digital ou Märklin Systems). Fonctionnement • Utiliser uniquement des convertisseurs et transforma­ • Détection du mode d’exploitation : automatique. teurs correspondant à la tension du secteur local. • Adresses disponibles : • La locomotive ne peut être alimentée en courant que par 1-80 (Control Unit 6021/Mobile Station 60651/652)
  • Seite 13 f0 f8 f0 - f3 f4 - f7 Fonctions commutables systems STOP mobile station Digital/Systems Fanal function/off Fonction f0 Fonction f0 Générateur de fumée * Fonction 1 Fonction 7 Fonction f1 Fonction f1 Bruit d’exploitation Fonction 2 Fonction 3 Fonction f2 Fonction f2 Bruitage : sifflet longueur Fonction 3...
  • Seite 14 Veiligheidsvoorschriften Functies • De loc mag alleen met een daarvoor bestemd bedrijfs­ • Herkenning van het bedrijfssysteem: automatisch. systeem (Märklin AC, Märklin Delta, Märklin digitaal of • Instelbare adressen: Märklin Systems) gebruikt worden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Alleen net-adapters en transformatoren gebruiken 1-255 (Central Station 6021x/Mobile Station 60653) waarvan de aangegeven netspanning overeenkomt met • Vanaf de fabriek ingesteld: 12 de netspanning ter plaatse.
  • Seite 15 f0 f8 f0 - f3 f4 - f7 Schakelbare functies systems STOP mobile station Digital/Systems Frontsein function/off Functie f0 Functie f0 Rookgenerator * Functie 1 Functie 7 Functie f1 Functie f1 Bedrijfsgeluiden Functie 2 Functie 3 Functie f2 Functie f2 Geluid: fluit lang Functie 3 Functie 4...
  • Seite 16 Aviso de seguridad • Responsabilidad y garantía conforme al documento de garantía que se adjunta. • La locomotora solamente debe funcionar en un sistema • Eliminación: www.maerklin.com/en/imprint.html de corriente propio (Märklin AC – Märklin Delta – Märklin Digital o Märklin Systems). Funciones • Emplear únicamente fuentes de alimentación conmutadas • Reconocimiento del sistema: automático. y transformadores que sean de la tensión de red local. • Códigos disponibles: • La alimentación de la locomotora deberá realizarse 1-80 (Control Unit 6021/Mobile Station 60651/652) descle una sola fuente de suminitro.
  • Seite 17 f0 f8 f0 - f3 f4 - f7 Funciones posibles systems STOP mobile station Digital/Systems Señal de cabeza function/off Función f0 Función f0 Generador de humo * Función 1 Función 7 Función f1 Función f1 ruido de explotación Función 2 Función 3 Función f2 Función f2 Ruido del silbido larga Función 3 Función 4 Función f3 Función f3 ABV, apagado...
  • Seite 18 Avvertenze per la sicurezza all’accluso certificato di garanzia. • Smaltimento: www.maerklin.com/en/imprint.html • Tale locomotiva deve essere impiegata soltanto con un si­ stema di funzionamento adeguato per questa (Märklin AC, Funzioni Märklin Delta, Märklin Digital oppure Märklin Systems). • Riconoscimento del tipo di funzionamento: automatico. • Impiegare soltanto alimentatori “switching“ e trasforma­ • Indirizzi impostabili: tori che corrispondono alla Vostra tensione di rete locale. 1-80 (Control Unit 6021/Mobile Station 60651/652) • La locomotiva non deve venire alimentata nello stesso 1-255 (Central Station 6021x/Mobile Station 60653)
  • Seite 19 f0 f8 f0 - f3 f4 - f7 Funzioni commutabili systems STOP mobile station Digital/Systems Segnale di testa function/off Funzione f0 Funzione f0 Apparato fumogeno * Funzione 1 Funzione 7 Funzione f1 Funzione f1 Rumori di esercizio Funzione 2 Funzione 3 Funzione f2 Funzione f2 Rumore: Fischio lunga...
  • Seite 20 Säkerhetsanvisningar Funktioner • Loket får endast köras med ett därtill avsett driftsystem • Driftsättet igenkänns automatiskt. (Märklin AC, Märklin Delta, Märklin Digital eller • Inställbara adresser: Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Använd endast nätadaptrar och transformatorer anpas­ 1-255 (Central Station 6021x/Mobile Station 60653) sade för det lokala elnätet. • Adress från tillverkaren: 12 • Loket får inte samtidigt försörjas av mer än en kraftkälla. • Mfx-teknologi för Mobile Station / Central Station.
  • Seite 21 f0 f8 f0 - f3 f4 - f7 Kopplingsbara funktioner systems STOP mobile station Digital/Systems Frontstrålkastare function/off Funktion f0 Funktion f0 Röksats * Funktion 1 Funktion 7 Funktion f1 Funktion f1 Trafikljud Funktion 2 Funktion 3 Funktion f2 Funktion f2 Ljud: Lokvissla långt Funktion 3 Funktion 4...
  • Seite 22 Vink om sikkerhed Funktioner • Lokomotivet må kun bruges med et driftssystem • Registrering af driftsarten: automatisk. (Märklin AC, Märklin Delta, Märklin Digital eller • Indstillelige adresser: Märklin Systems), der er beregnet dertil. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Anvend kun DC-DC-omformere og transformatorer, der 1-255 (Central Station 6021x/Mobile Station 60653) passer til den lokale netspænding. • Adresse ab fabrik: 12 • Lokomotivet må ikke forsynes fra mere end én strømkilde • Mfx-teknologi til Mobile Station / Central Station.
  • Seite 23 f0 f8 f0 - f3 f4 - f7 Styrbare funktioner systems STOP mobile station Digital/Systems Frontsignal function/off Funktion f0 Funktion f0 Røggenerator * Funktion 1 Funktion 7 Funktion f1 Funktion f1 Driftslyd Funktion 2 Funktion 3 Funktion f2 Funktion f2 Lyd: Lokomotivfløjte langt Funktion 3 Funktion 4 Funktion f3...
  • Seite 24 Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde • Værdi Adresse • Address • Adresse • Adres • 01 ­...
  • Seite 25 Potentielle Fehlerquellen beim Rauchgenerator • Der Rauchgenerator darf nur maximal halb mit Rauchöl gefüllt sein. • Im Rauchgenerator darf sich keine Luftblase befinden. • Der Anschlussdraht an der Unterseite des Rauchge­ nerators muss sicheren Kontakt zur Anschlussfeder im Lokomotiv­Fahrgestell besitzen. 7226 Potential Problems with the Smoke Generator • The smoke generator cannot be filled any more than halfway with smoke fluid. • There should not be any air bubbles in the smoke genera­ tor. • The connecting wire on the underside of the smoke generator must have a clean contact with the connection field in the locomotive’s frame.
  • Seite 26 Causes d‘erreurs potentielles Avec le générateur fumigène Potenziali origini di guasti nel caso dell’apparato fumogeno • Le générateur fumigène ne peut pas être rempli de • L’apparato fumogeno come massimo deve essere riempi­ liquide fumigène au­delà de la moitié du tube. to solamente a metà di olio vaporizzabile. • Aucune bulle d‘air ne peut se trouver dans le générateur • Nell’apparato fumogeno non deve trovarsi alcuna bolla fumigène. d’aria. • Le câble de raccordement raccordé à la face inférieure • Il conduttore di alimentazione sulla faccia inferiore du fumigène doit posséder un contact sûr avec le ressort...
  • Seite 39 1 Windleitbleche rechts/links E182 473 31 Blattfeder E228 280 2 Laterne E175 937 32 Sicherungsscheibe E608 020 3 Lichtkörper E366 600 33 Deichsel E182 476 4 Lichtkörper E246 340 34 Steckteile Tender Lichtkörper, Leiter E182 477 5 Druckluftkessel E366 630 35 Decoder 252 504 6 Steckteile...
  • Seite 40 Due to different legal requirements regarding electro­magnetic compatibility, this item may be used in the USA only after separate certification for FCC compliance and an adjustment if necessary. Use in the USA without this certification is not permitted and absolves us of any liability.
