HP Latex Plus Benutzerhandbuch Seite 12

3. Andruckrollenhebel: Dieser Hebel dient zum Anheben und Absenken der Andruckrollen zum Laden
des Druckpapiers.
4. Druckmaterial-Antriebshüllen: Diese Hülsen bewegen das Druckpapier nur, wenn sich die
Andruckrollen in der unteren Position befinden. Je größer das Modell, desto mehr kleine Hüllen.
5. Werkzeugschlitten: Der Werkzeugschlitten ist die Aufnahme für den Messerhalter, den Stift oder
das Stechwerkzeug. Er enthält auch den Optischen POSitionierungssensor (OPOS).
6. Schneidstreifen: Ein selbstheilender orangefarbener Streifen hilft, eine Beschädigung der
Messerspitze zu vermeiden, wenn kein Druckpapier eingelegt ist. Da das Schneiden auf dem
Schneidstreifen erfolgt, ist es wichtig, dass der Streifen intakt bleibt.
7. Druckmaterialsensor: Dieser Sensor, der sich hinter der rechten Hülse befindet, wird verwendet, um
das Ende des geladenen Druckpapiers zu erkennen.
8. Schrauben zum Befestigen der Grundplatte der Schneidemaschine: Vergewissern Sie sich, dass
alle Schrauben auf jeder Seite gesichert sind, bevor Sie die Schneidemaschine verwenden.
9. Druckmaterial-Ablage.

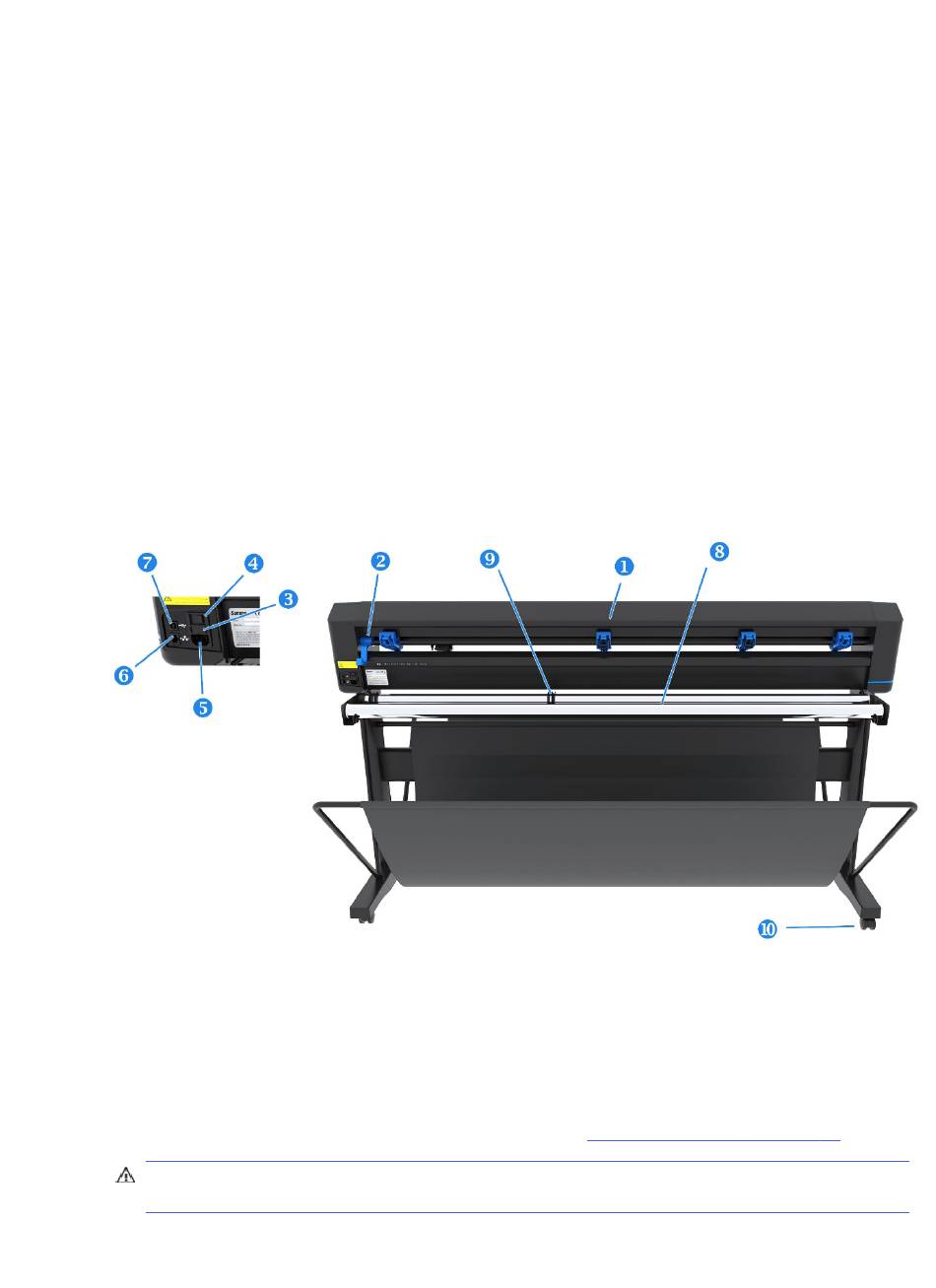

Rückansicht
Die Komponenten der Schneidemaschine von der Rückseite aus gesehen.
1. Andruckrollen: Die Andruckrollen klemmen das Druckpapier an das Antriebssystem, um eine
exakte Nachführung zu gewährleisten. Die beiden zentralen Rollen sorgen dafür, dass ein breites
Druckpapier in der Mitte flach bleibt; sie können aktiviert oder deaktiviert werden.
2. Andruckrollenhebel: Dieser Hebel dient zum Anheben und Absenken der Andruckrollen zum Laden
des Druckpapiers.
3. Sicherungskasten: Die Sicherung befindet sich auf der rechten Seite des Einspeisemoduls.
Detaillierte Informationen zur Sicherung finden Sie unter
ACHTUNG:
Nennleistung, um Brandgefahr zu vermeiden.
Ersetzen Sie Sicherungen nur mit Sicherungen des gleichen Typs und der gleichen
Daten zur Elektronik auf Seite 69.
Rückansicht 7
