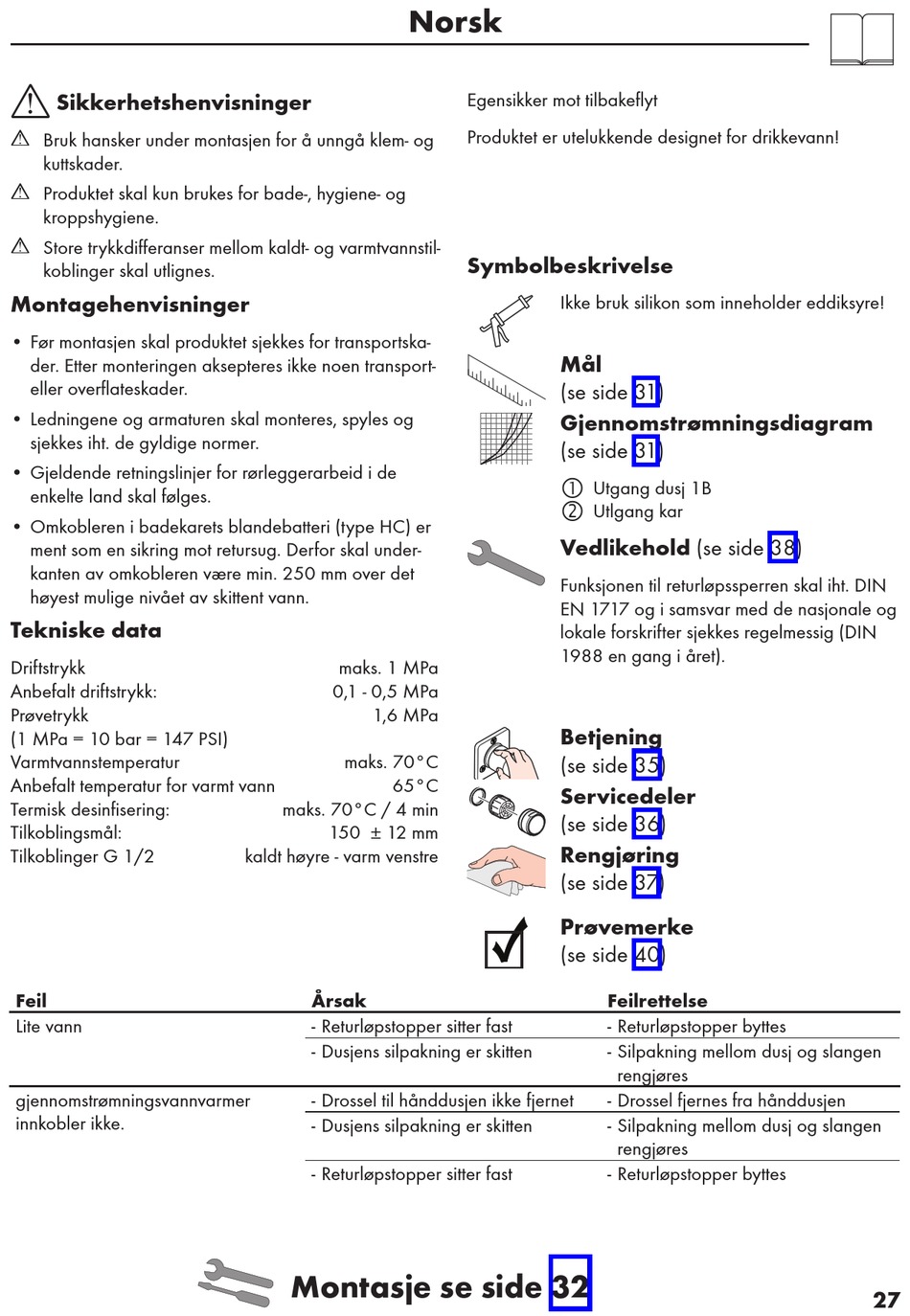

HANSGROHE Logis Classic 71240000 Gebrauchsanleitung, Montageanleitung Seite 27

Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Produktet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Store trykkdifferanser mellom kaldt- og varmtvannstil-
koblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
• Omkobleren i badekarets blandebatteri (type HC) er
ment som en sikring mot retursug. Derfor skal under-
kanten av omkobleren være min. 250 mm over det
høyest mulige nivået av skittent vann.
Tekniske data
Driftstrykk
Anbefalt driftstrykk:
Prøvetrykk
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur
Anbefalt temperatur for varmt vann
Termisk desinfisering:
Tilkoblingsmål:
Tilkoblinger G 1/2
Feil
Lite vann
gjennomstrømningsvannvarmer
innkobler ikke.
Norsk
maks. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
maks. 70°C
65°C
maks. 70°C / 4 min
150 ± 12 mm
kaldt høyre - varm venstre
Årsak
- Returløpstopper sitter fast
- Dusjens silpakning er skitten
- Drossel til hånddusjen ikke fjernet
- Dusjens silpakning er skitten
- Returløpstopper sitter fast
Montasje se side 32
Egensikker mot tilbakeflyt
Produktet er utelukkende designet for drikkevann!
Symbolbeskrivelse
Ikke bruk silikon som inneholder eddiksyre!
Mål
(se side 31)
Gjennomstrømningsdiagram
(se side 31)

Utgang dusj 1B

Utlgang kar
Vedlikehold (se side 38)
Funksjonen til returløpssperren skal iht. DIN
EN 1717 og i samsvar med de nasjonale og
lokale forskrifter sjekkes regelmessig (DIN
1988 en gang i året).
Betjening
(se side 35)
Servicedeler
(se side 36)
Rengjøring
(se side 37)
Prøvemerke
(se side 40)
Feilrettelse
- Returløpstopper byttes
- Silpakning mellom dusj og slangen
rengjøres
- Drossel fjernes fra hånddusjen
- Silpakning mellom dusj og slangen
rengjøres
- Returløpstopper byttes
27
