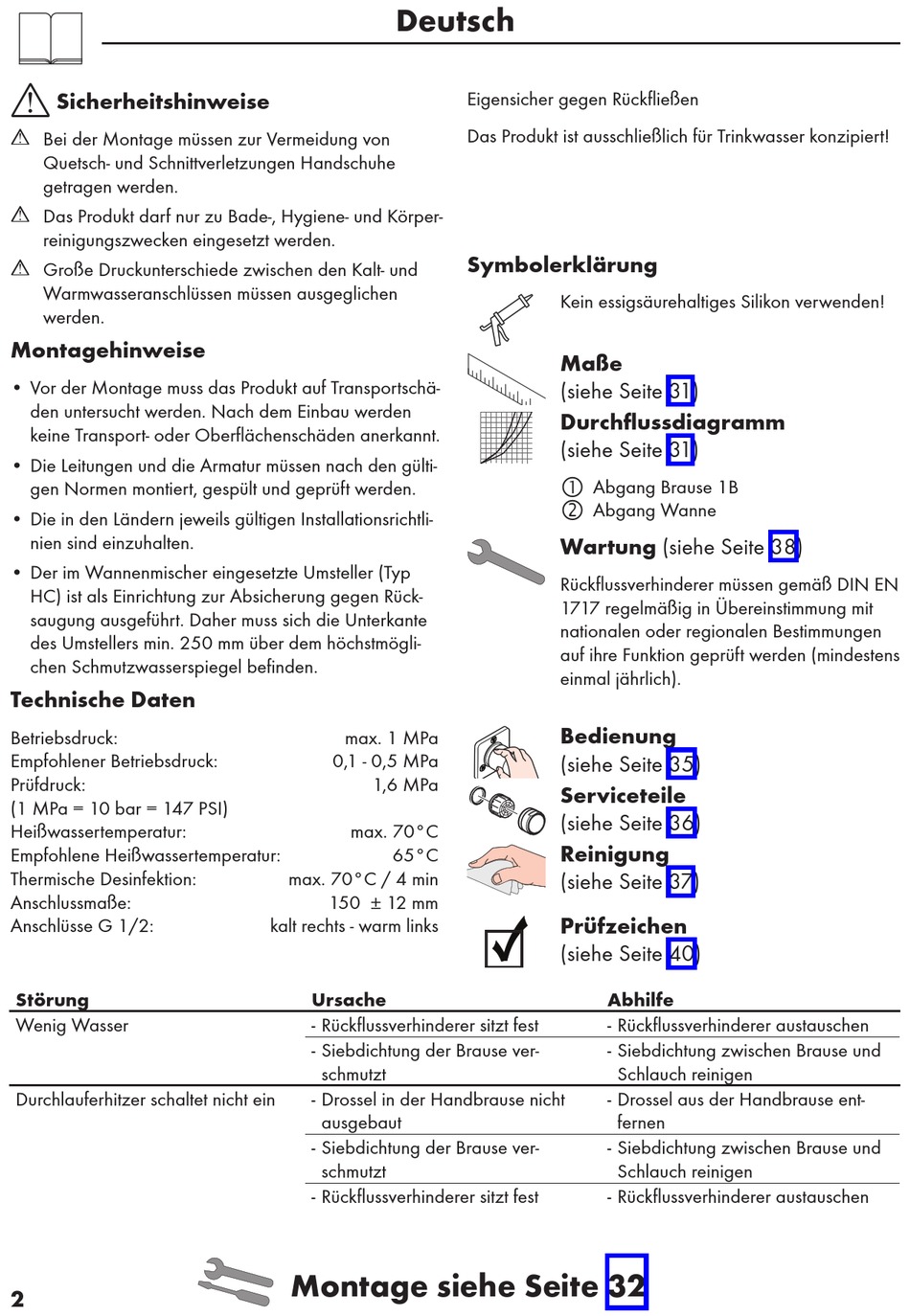

HANSGROHE Logis Classic 71240000 Gebrauchsanleitung, Montageanleitung Seite 2

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Der im Wannenmischer eingesetzte Umsteller (Typ
HC) ist als Einrichtung zur Absicherung gegen Rück-
saugung ausgeführt. Daher muss sich die Unterkante
des Umstellers min. 250 mm über dem höchstmögli-
chen Schmutzwasserspiegel befinden.
Technische Daten
Betriebsdruck:
Empfohlener Betriebsdruck:
Prüfdruck:
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur:
Empfohlene Heißwassertemperatur:
Thermische Desinfektion:
Anschlussmaße:
Anschlüsse G 1/2:
Störung
Wenig Wasser
Durchlauferhitzer schaltet nicht ein
2
Deutsch
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
max. 70°C
65°C
max. 70°C / 4 min
150 ± 12 mm
kalt rechts - warm links
Ursache
- Rückflussverhinderer sitzt fest
- Siebdichtung der Brause ver-
schmutzt
- Drossel in der Handbrause nicht
ausgebaut
- Siebdichtung der Brause ver-
schmutzt
- Rückflussverhinderer sitzt fest
Montage siehe Seite 32
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Maße
(siehe Seite 31)
Durchflussdiagramm
(siehe Seite 31)

Abgang Brause 1B

Abgang Wanne
Wartung (siehe Seite 38)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
auf ihre Funktion geprüft werden (mindestens
einmal jährlich).
Bedienung
(siehe Seite 35)
Serviceteile
(siehe Seite 36)
Reinigung
(siehe Seite 37)
Prüfzeichen
(siehe Seite 40)
Abhilfe
- Rückflussverhinderer austauschen
- Siebdichtung zwischen Brause und
Schlauch reinigen
- Drossel aus der Handbrause ent-
fernen
- Siebdichtung zwischen Brause und
Schlauch reinigen
- Rückflussverhinderer austauschen
