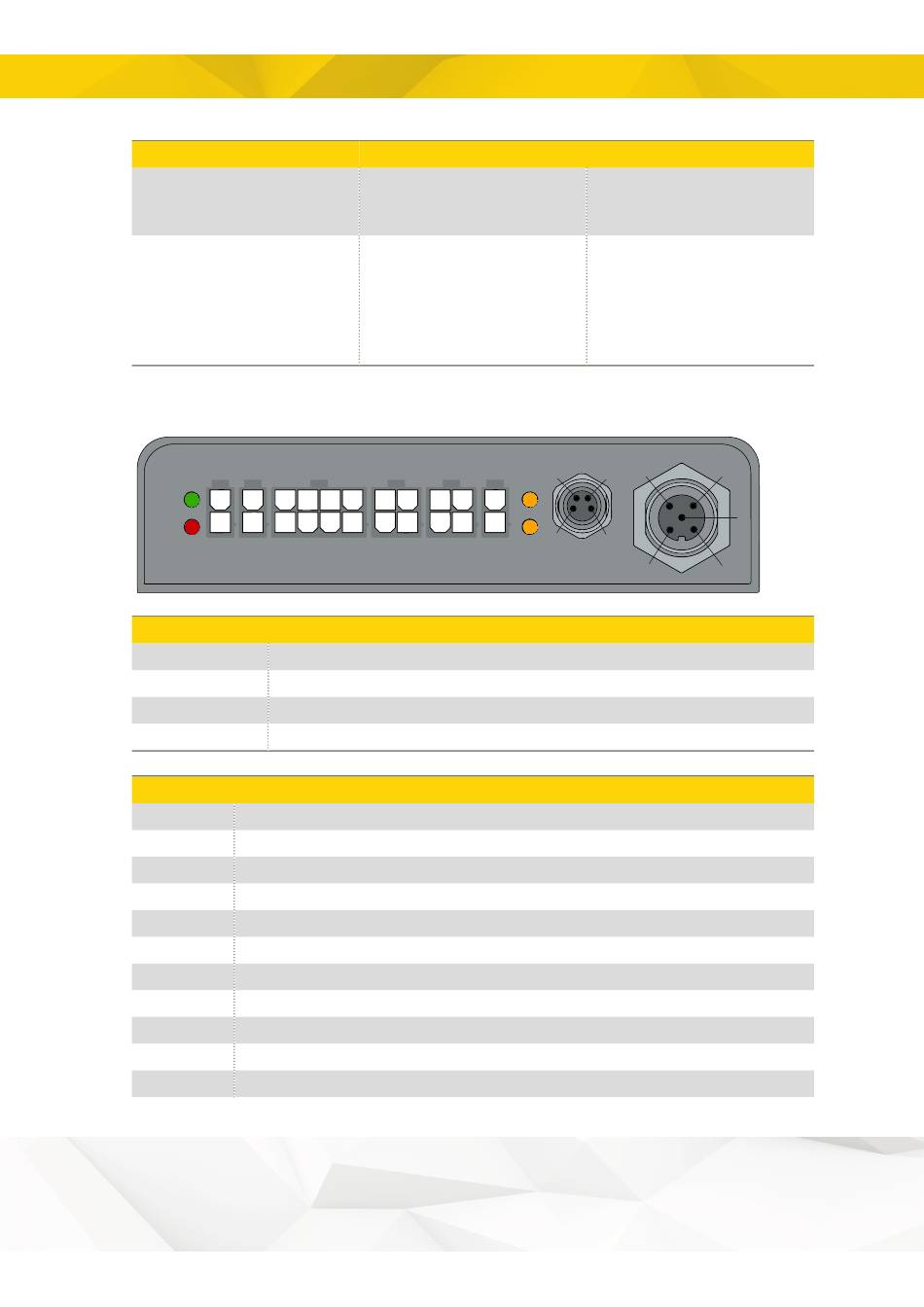

8.3. Beschreibung des Elektronikmoduls QCM

X1 X2
8
2 2 7
1 1 4 3
LED Beschreibung
Grün Zeigt an, ob die Versorgungsspannung aktiviert ist.
Rot Spiegelung der QPM-Blinkalarme.
Orange - oben QPM CAN-Kommunikation an X7.
Orange - unten QCM CAN-Kommunikation an X8.
Buchse Bezeichnung
X1:1 +9–32 VDC
X1:2 GND
X2:1 EC-Schnellwechsler
X2:2 EC-Schnellwechsler
X3:1 Versorgung PA CVP QSC
X3:2 Aktivierungsventil POS
X3:3 Regelventil
X3:4 Schnellwechsler an der Maschine POS
X3:5 Signal PA CVP QSC
X3:6 Aktivierungsventil NEG
X3:7 GND
Beschreibung
Ordnungsgemäß angekoppelter
Schnellwechsler oder vollständig
abgekoppeltes Anbaugerät
Mögliche Fehler:
Falsch angeschlossene RF- oder
EC-Aufnahme
Sensorfehler
Kabelfehler
X3 X4 X5
6 5 4 3
4 3
2
1 2 1 2 1
77
8 Fehlersuche
Maßnahme
1. Überprüfen Sie Kabel und
Anschlüsse.
2. Überprüfen Sie die Sensoren
auf äußere Beschädigungen.
3. Überprüfen Sie zur weiteren
Fehlersuche die LEDs 2-5.
X6 X7
3
4 2
2
1
3 1
2
X8
4
5
1
