engcon DC2 QSC Bedienungsanleitung Seite 37

VORSICHT
Verwenden Sie beim Aufenthalt in der Nähe des
angeschlossenen Q-Safe-Schnellwechslers und
bei der Arbeit damit immer einen Gehörschutz, um
Gehörschäden zu vermeiden.

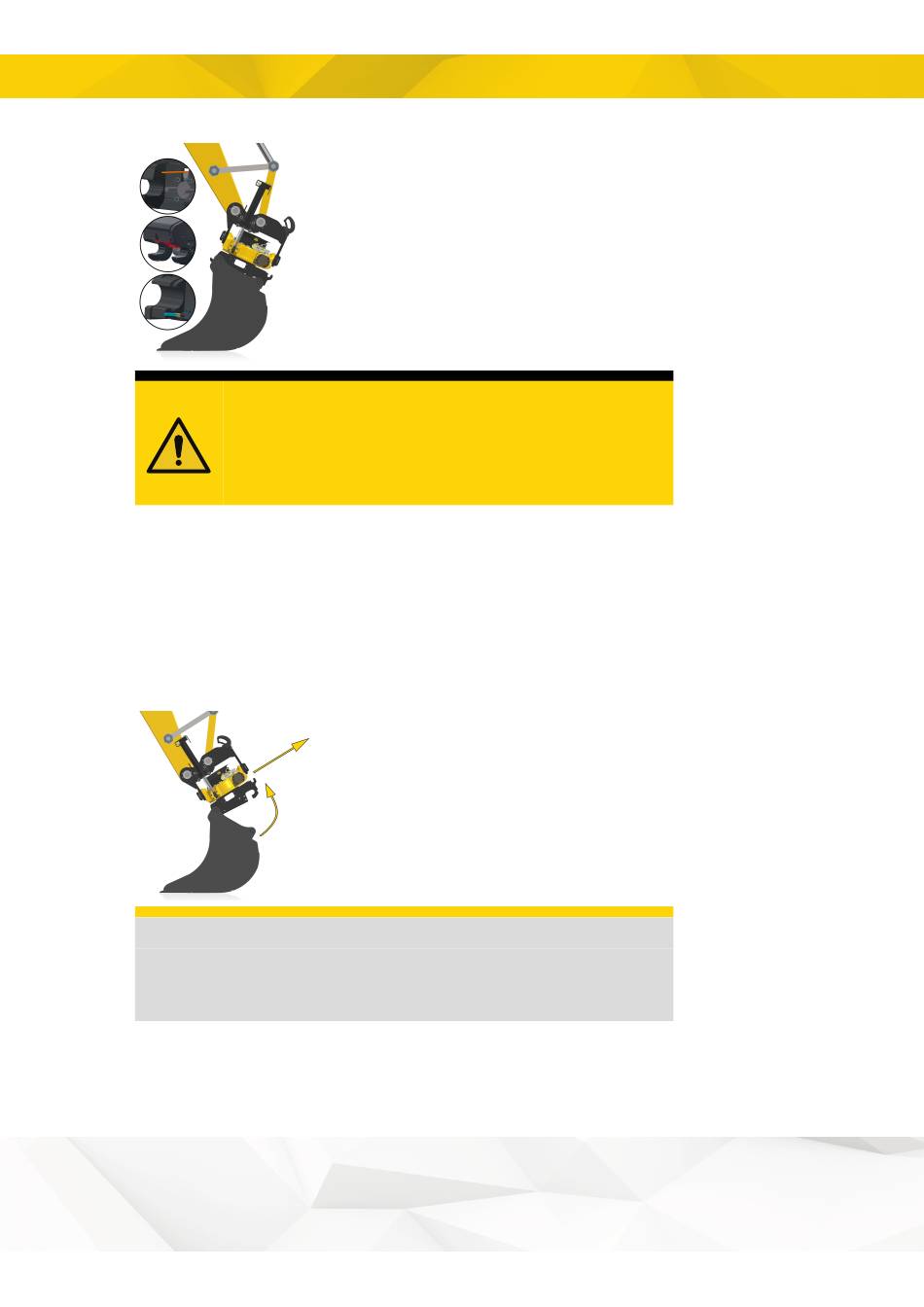

Bei ECPUP ist die geöffnete Position erreicht, wenn sich der rote Haken in der geöffneten
Stellung befindet.
Bei allen anderen engcon-Schnellwechslern ist die geöffnete Position erreicht, wenn der
blaue Anzeigestift zu sehen ist. Die Position des Anzeigestifts kann je nach Tiltrotator-
Modell variieren.
Kontrollieren Sie bei einem anderen Schnellwechsler, ob die Verriegelungsfunktion
eingerastet ist. Befolgen Sie dabei die Vorgaben für den verwendeten Schnellwechsler.
In dieser Stellung ist das Arbeitswerkzeug gelöst!
WICHTIG
Ein Maschinenbetrieb mit dem Schalter für die
Werkzeugverriegelung in aktivierter Stellung ist nur beim
Verbinden oder Lösen des Arbeitswerkzeugs zulässig.
1. Die Sperrzylinder werden aktiviert.
Bei Q-Safe ist die geöffnete Position erreicht,
wenn der orange Anzeigestift sichtbar ist. Ton- und
Lichtsignal werden aktiviert.
2. Die Verschlussriegel befinden sich nun in der
geöffneten Stellung und das Anbaugerät wurde
freigegeben. Heben Sie den Tiltrotator vorsichtig vom
Anbaugerät ab.
37
5 Bedienung
