3.4. Q-Safe Elektronikmodul QLM

Das QLM wird in Verbindung mit dem Q-Safe Schnellwechsler/Maschinenträger
verwendet und warnt mit akustischen und Leuchtsignalen, wenn nicht beide
Schaufelachsen verriegelt bzw. in der richtigen Position sind. Eine QLM-Warnung
erfolgt also, wenn ein Anbaugerät an- oder abgekoppelt wird oder nicht ordnungsgemäß
angekoppelt ist.
NOTIZ
Wenn kein Schnellwechsler vom Typ Q-Safe verwendet wird,
ist gemäß den Herstellerhinweisen zu kontrollieren, dass das
Anbaugerät ordnungsgemäß angekoppelt ist.

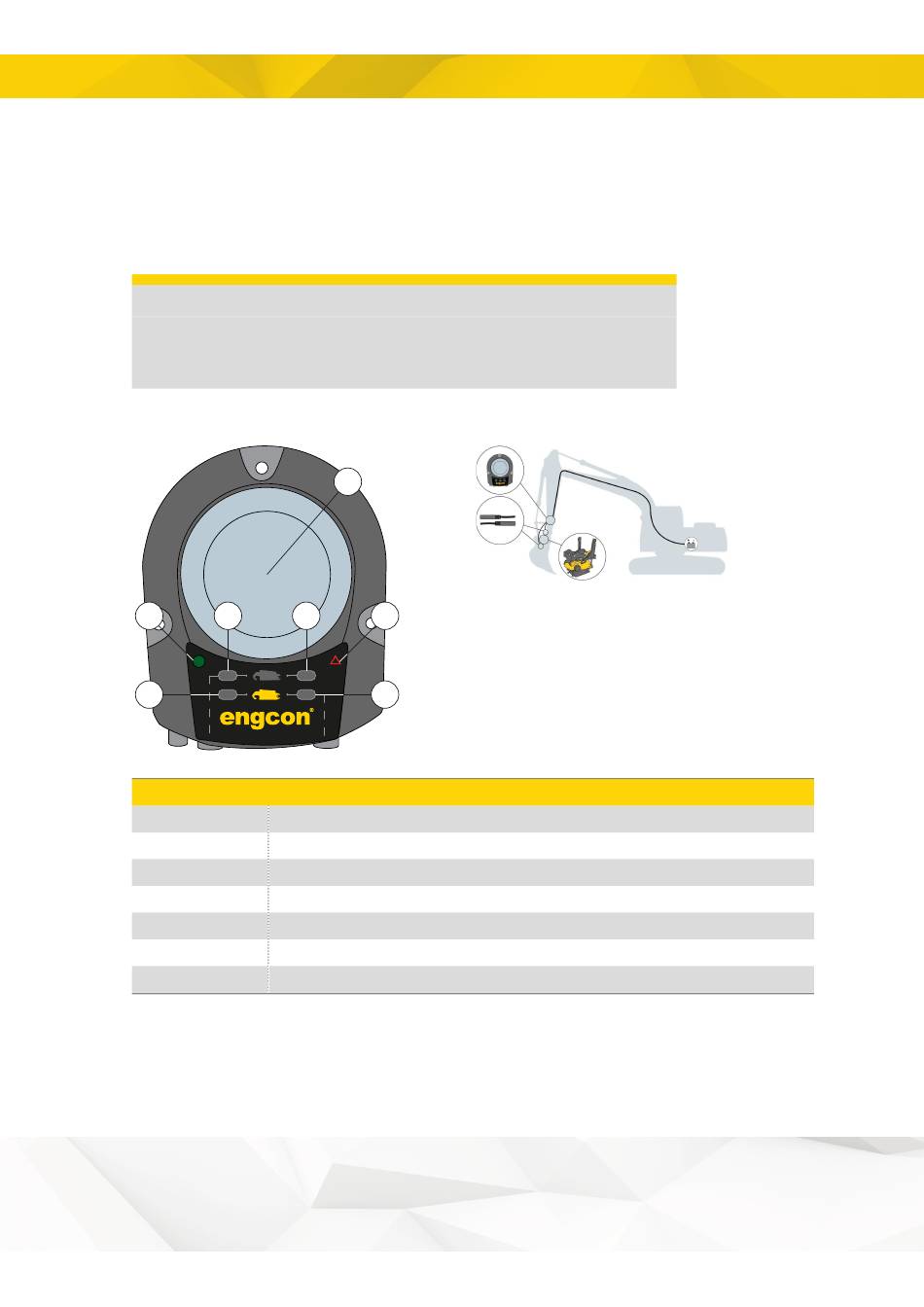

3.4.1. Übersicht QLM
1 3 4
5
EC
Position Beschreibung
1 Versorgungsspannung
2 Alarmanzeige
3 Sensor Haken für Maschinenträger
4 Sensor Ausstoßer für Maschinenträger
5 Sensor Haken für Schnellwechsler
6 Sensor Ausstoßer für Schnellwechsler
7 Warnlampe
3 Konstruktion und Funktion
7
2
! !
6
