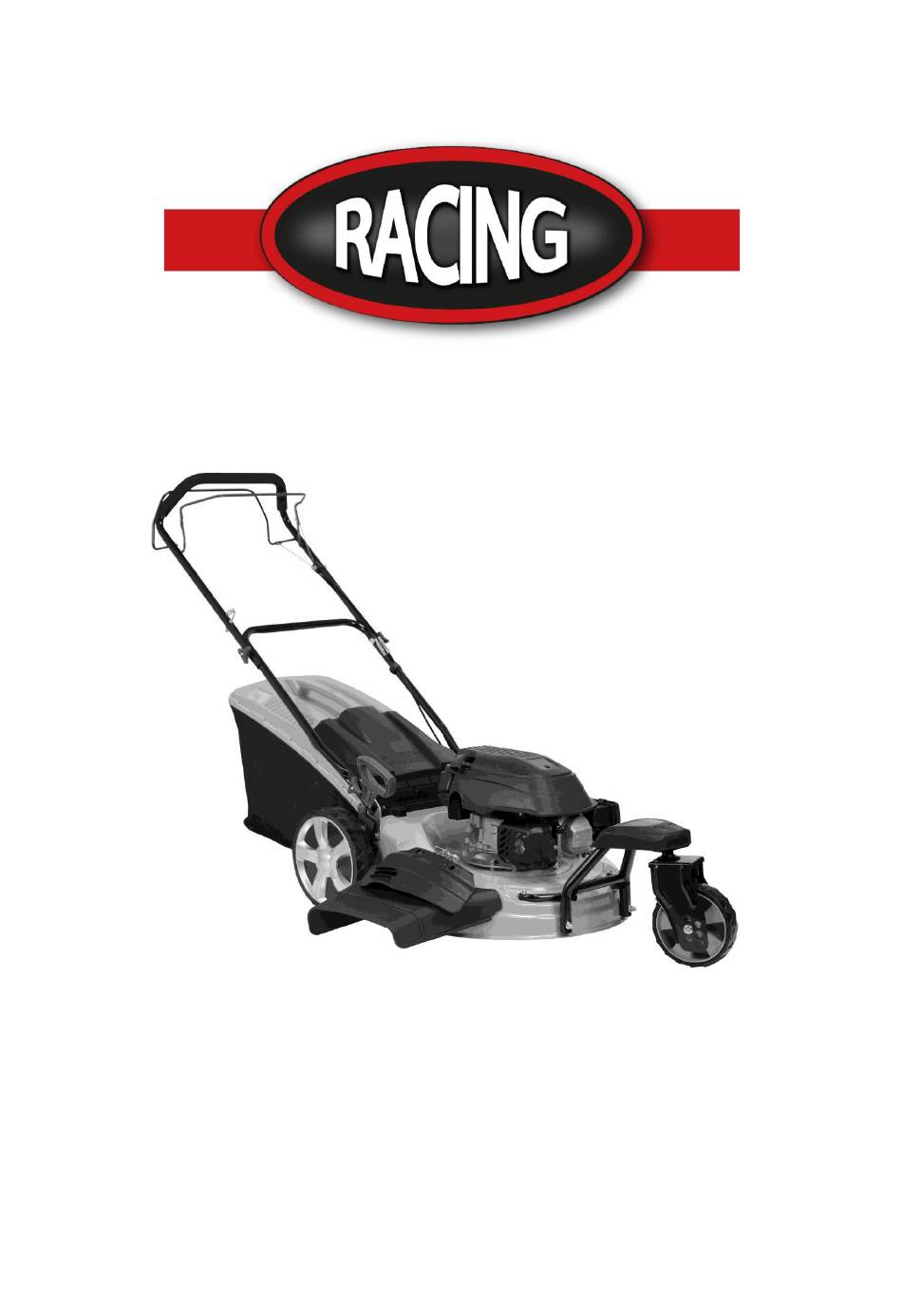

- Seite 1 ORIGINALANLEITUNG=>DE BENZIN-RASENMÄHER RAC5174F BENUTZERHANDBUCH VORSICHT: Lesen Sie die Anweisungen, bevor Sie das Gerät benutzen!
- Seite 2 INHALT 1. SICHERHEITSHINWEISE ............... 3 2. IHR PRODUKT ..................7 3. MONTAGE .................... 11 4. BEFÜLLEN DES KRAFTSTOFFTANKS ..........13 5. BETRIEB ....................14 6. WARTUNG UND LAGERUNG ............. 15 7. KONFORMITÄTSERKLÄRUNG ............18 8. GARANTIE ..................19 9. PRODUKTFEHLER ................20 10.
- Seite 3 1. SICHERHEITSHINWEISE Anweisungen • Lesen Sie die Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch des Geräts vertraut. • Erlauben Sie Kindern niemals, diesen Mäher zu benutzen. Wenn der Mäher an eine andere Person weitergegeben wird, geben Sie auch diese Anleitung mit. Stellen Sie außerdem sicher, dass diese Person das Gerät erst nach Erhalt der erforderlichen Anweisungen benutzt.
- Seite 4 • Zum Starten alle Messer auskuppeln, die Gänge müssen in Neutralstellung sein, der Fahrantriebshebel muss gelöst sein. Stellen Sie den Fuß weit weg von den Messern. • Lesen Sie vor dem Anlassen des Motors alle Anweisungen sorgfältig durch und machen Sie sich mit ihnen vertraut.
- Seite 5 • Hände und Füße nicht in die Nähe oder unter rotierende Teile bringen. Halten Sie die Öffnung der Grasfräse sauber. • Nehmen Sie den Mäher niemals bei laufender Maschine in die Hand oder tragen ihn. • Halten Sie die Maschine an, ziehen Sie den Zündschlüssel ab und ziehen Sie die Zündkerze ab: o Vor der Reinigung oder Beseitigung von Verstopfungen der Grasfangvorrichtung.
- Seite 6 o Bevor Sie unter dem Mähwerk oder in der Nähe der Auswurföffnung arbeiten. o Vor jeder Wartung, Reparatur oder Überprüfung. o Vor dem Transportieren, Anheben oder Lagern des Mähers. o Wenn Sie den Mäher unbeaufsichtigt lassen oder die Schnitthöhe ändern. o Zum Entfernen und Entleeren des Auffangbeutels.
- Seite 7 • Schalten Sie nach dem Auftreffen auf einen Fremdkörper den Motor aus und untersuchen Sie den Mäher sorgfältig auf Schäden. Bringen Sie den Rasenmäher bei Bedarf zur Reparatur in eine autorisierte Werkstatt. • Wenn der Mäher ungewöhnlich vibriert, versuchen Sie, den Grund dafür herauszufinden, und bringen Sie Ihren Rasenmäher in eine autorisierte Reparaturwerkstatt.
- Seite 8 Wenn eines der Symptome des "Weißfingersyndroms" auftritt, suchen Sie sofort einen Arzt auf. Zu den Symptomen des "weißen Fingers" gehören Taubheit, Sensibilitätsverlust, Kribbeln, Schmerzen, Kraftverlust, Farbveränderungen oder Hautveränderungen. Diese Symptome treten meist an den Fingern, Händen oder Handgelenken auf. Das Risiko steigt bei niedrigen Temperaturen. Eine lange Lärmbelastung kann die Gesundheit des Bedieners beeinträchtigen.
- Seite 9 Symbole Lesen Sie die Anweisungen Achten Sie auf Projektionen! Betrachter vom Arbeitsbereich fernhalten Gefahr! Halten Sie Ihre Hände und Füße vom Schneidelement fern Giftige Dämpfe; nicht im Haus betreiben. Kraftstoff ist brennbar, halten Sie Feuer fern. Füllen Sie keinen Kraftstoff bei laufender Maschine ein.
- Seite 10 2. IHR PRODUKT 2.1 PRODUKTBESCHREIBUNG 1) Motorsteuerungshebel 2) Selbstangetriebener Hebel 3) Überlegener Griff 4) Minderwertiger Griff 5) Motor 6) Stahldeck 7) Grasfresser 8) Vorderes Einzelrad 2.2 FUNKTION (4 IN 1) BESCHREIBUNG Abb. AFig. B...
- Seite 11 1) Heckauswurf mit Grasaufnahme: Entfernen Sie das Mulchkit und setzen Sie den Grasfangkorb an seinen Platz. 2) Seitliche Entladung Installieren Sie das Mulchkit. Installieren Sie die Seitenauswurfvorrichtung wie unten beschrieben. HINWEIS: Installieren Sie nicht den Grasfangkorb. Einbau des Seitenauslasses： a) Ziehen Sie die Entriegelungsvorrichtung Ziehen Sie die Entriegelungsvorrichtun b) Öffnen Sie die seitliche Auslassabdeckung, setzen Sie den seitlichen Auslassstopfen ein...
- Seite 12 3) Mulchen: Entfernen Sie den Grasfangkorb und setzen Sie dann das Mulchkit ein. Schließen Sie die Klappe. 4) Heckauswurf ohne Grasaufnahme Entfernen Sie das Mulchkit und schließen Sie die Klappe.
- Seite 13 2.3 TECHNISCHE DATEN Modell RAC5174F Nennleistung 3,2 kW Verdrängung 173m³ Maximale Motordrehzahl 2800/min Antriebstyp Selbstfahrend Schnittbreite Volumen des Auffangsacks Gewicht 31.4 Fassungsvermögen des 1000 ml Kraftstofftanks Fassungsvermögen des 500 ml Öltanks 30-80mm Schnitthöhe: 6 Positionen für die Höhenverstellung Radgröße Vorne/Hinten : 7"/10"...
- Seite 14 3. MONTAGE 3.1 MONTAGE DES VORDEREN EINZELRADS Lösen Sie die 4 Schrauben und Bolzen am Mähwerkrahmen. Setzen Sie das Rad auf den Rahmen und befestigen Sie es dann mit den 4 Schrauben und Bolzen. 3.2 MONTAGE DES GRASFANGSACKS 1) Nehmen Sie den Grasfangkorb als Abb. C 2) Ziehen Sie den Deflektor hoch und setzen Sie den Grasfangkorb an seinen Platz.
- Seite 15 3.3 MONTAGE DES GRIFFS Öffnen Sie den unteren Griff. Schrauben Sie den Griff mit den beiden mitgelieferten Schrauben und Kunststoffmuttern fest, um ihn am Mäher zu befestigen. Montieren Sie den oberen Griff auf den unteren Griff. Befestigen Sie ihn mit den beiden mitgelieferten Schrauben und Muttern.
- Seite 16 4. BEFÜLLUNG DES KRAFTSTOFFTANKS WARNUNG! Benzin ist hochentzündlich. Lagern Sie den Kraftstoff in speziell für diesen Zweck vorgesehenen Kanistern. 4.1 FÜLLBEHÄLTER Füllen Sie den Kraftstofftank nur im Freien und vor dem Anlassen des Motors auf. Beim Befüllen des Kraftstofftanks und beim Umgang mit Kraftstoff nicht rauchen. Der Kraftstoff muss die folgenden Kriterien erfüllen: Öffnen Sie niemals den Tankdeckel und füllen Sie niemals Kraftstoff nach, wenn der Motor läuft oder - Sauberes, neues und bleifreies Benzin.
- Seite 17 5. BETRIEB 5.1 SICHERHEITSVORKEHRUNGEN a) Benutzen Sie den Rasenmäher immer mit aufgesetztem Grasfangkorb oder/ und Deflektor. b) Stellen Sie den Motor ab, bevor Sie die Grasfangeinrichtung entleeren oder die Schnitthöhe ändern. c) Führen Sie bei laufendem Motor niemals Ihre Hände oder Füße unter den Rasenmäher oder unter den Grasauswurfbereich.
- Seite 18 B. KALTSTARTEN DES MOTORS a) Ziehen Sie den Bremshebel, bis er den oberen Griff berührt. b) Ziehen Sie am Starterseil, bis der Motor anspringt. C. DEN MOTOR ABSTELLEN Lassen Sie den Bremshebel los. 5.3 FÜR DEN SELBSTFAHRENDEN MÄHER Um den Selbstantrieb zu aktivieren, drücken Sie den Selbstantriebshebel am Griff (2) und halten Sie ihn gleichzeitig mit dem Motorsteuerungshebel gedrückt.
- Seite 19 lagern, indem Sie ihn einige Minuten auf einer ebenen, sauberen Fläche laufen lassen, um Korrosion oder Festfressen zu vermeiden. b. Wartung der Klinge WARNUNG: Tragen Sie Handschuhe, stellen Sie den Motor ab und entfernen Sie die Zündkerze, bevor Sie fortfahren. Die Klinge ist aus gehärtetem Stahl gefertigt.
- Seite 20 Benzin auf. Drehen Sie den Motor durch, bis er anspringt. Vor dem Transport des Mähers Reinigen Sie den Mäher gründlich. Entleeren Sie den Kraftstofftank mit einer Saugpumpe. Entsorgen Sie den weggeworfenen Kraftstoff sicher und verantwortungsbewusst und denken Sie daran, dass Benzindämpfe eine Explosion oder einen Brand verursachen können.
- Seite 21 Um Kratzer am Mäher zu vermeiden, legen Sie Wellpappe oder eine ähnliche Unterlage zwischen den oberen und unteren Führungsholm und den Motor. Benutzen Sie aufgrund des Gewichts des Mähers Rampen oder lassen Sie sich beim Anheben oder Laden des Mähers helfen. d.
- Seite 22 eingestelltes Übertragungskabel kann zu vorzeitigem Verschleiß des Antriebssystems des Mähers führen. Wenn der Seilzug zu straff ist, lässt sich der Schalthebel nur schwer zum Lenker bewegen. Umgekehrt funktioniert das Getriebe schlecht, wenn der Seilzug nicht straff genug ist, und es fehlt an Kraft. Um die Spannung der Seilübertragung einzustellen, erhöhen oder verringern Sie die Länge der Einstellvorrichtung mit dem Schlüssel.
- Seite 23 32, rue Aristide Bergès -Z1 31270 Cugnaux - Frankreich Tel. +33 (0) 5.34.502.502 Fax: +33 (0) 5.34.502.503 Erklärt, dass die unten genannte Maschine Benzin- Rasenmäher RAC5174F Seriennummer: 20220130339-20220133038 Entspricht den folgenden europäischen Richtlinien: Maschinenrichtlinie 2006/42/EG EMV-Richtlinie 2014/30/EU Emissionsschutzverordnung (EU) 2016/1628...
- Seite 24 8. GARANTIE Der Hersteller garantiert das Produkt gegen Material- und Verarbeitungsfehler für einen Zeitraum von 2 Jahren ab dem Datum des ursprünglichen Kaufs. Die Garantie gilt nur, wenn das Produkt für den Hausgebrauch bestimmt ist. Die Garantie deckt keine Defekte ab, die auf normale Abnutzung und Verschleiß...
- Seite 25 9. PRODUKTVERSAGEN WAS IST ZU TUN, WENN MEINE MASCHINE AUSFÄLLT? Wenn Sie Ihr Produkt in einem Geschäft gekauft haben: • Entleeren Sie den Kraftstofftank. • Vergewissern Sie sich, dass Ihr Gerät vollständig, mit allem mitgelieferten Zubehör und sauber ist! Ist dies nicht der Fall, wird die Reparaturwerkstatt das Gerät ablehnen. •...
- Seite 26 10. GARANTIEAUSSCHLÜSSE DIE GARANTIE DECKT NICHT AB: • Inbetriebnahme und Einrichtung des Produkts. • Schäden, die durch normale Abnutzung des Produkts entstehen. • Schäden, die durch unsachgemäßen Gebrauch des Produkts entstehen. • Schäden, die durch eine nicht der Gebrauchsanweisung entsprechende Montage oder Inbetriebnahme entstanden sind.
- Seite 27 BUILDER SAS 32, rue Aristide Bergès - ZI 31270 Cugnaux - Frankreich Hergestellt in der PRC...
