ITABAR-Durchflußsonde Typ IBR

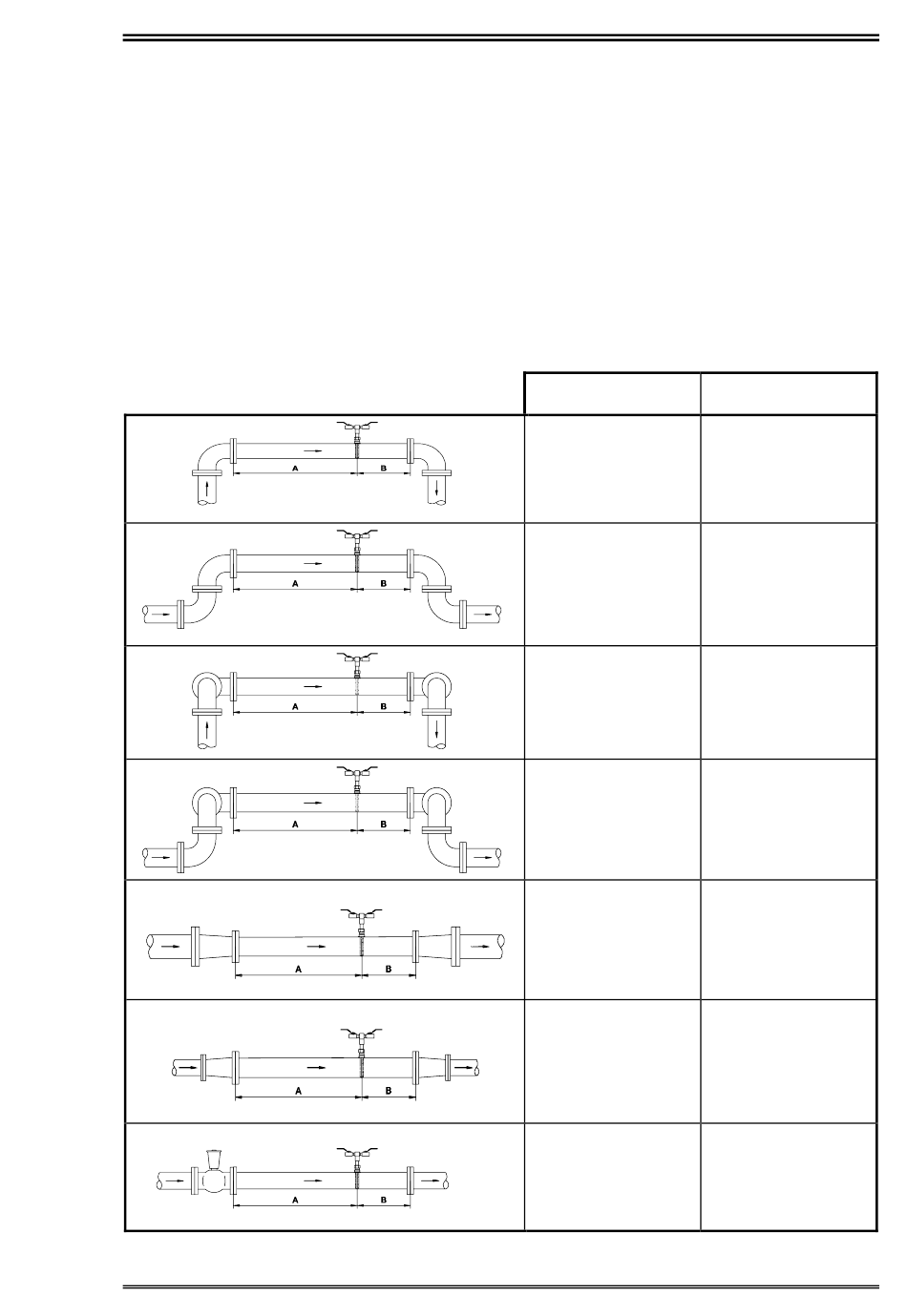

5.5. Notwendige , störungsfreie Rohrstrecken
(in Vielfachen von D)
Da die Genauigkeit des Meßergebnisses der
ITABAR-Sonde von der Ausbildung eines mög-
lichst ungestörten Strömungsprofils abhängig ist, hat
die Auswahl eines geeigneten Einbauortes eine nicht
zu unterschätzende Bedeutung.
Die folgenden, in der Praxis bestätigten und be-
währten notwendigen Ein- und Auslaufstrecken
sollen Ihnen die Auswahl des günstigsten Einbau-
ortes erleichtern.
Generell sollten Regelventile, Drosselklappen und
Absperrschieber hinter der ITABAR-Sonde instal-
liert werden.
D = Ro h r d u r c h me s s e r
Einschnürung der Rohrleitung
Erweiterung der Rohrleitung
Regelorgan
Hinweis:
Wo die empfohlenen geraden Strecken für Ein- und
Auslauf nicht zur Verfügung stehen, kann die
Meßwertgenauigkeit durch eine Vergleichsmessung
an die Bedingungen der Meßstrecke angepaßt wer-
den. Die Messung gewährleistet, daß der Differenz-
druck der wahren Geschwindigkeit entspricht, so
daß die angegebene Genauigkeit erreicht wird.
Einzelheiten auf Anfrage beim Hersteller.
A = E i n l a u f
7
9
17
18
7
7
24
5
Betriebsanleitung
B = A u s l a u f
3
3
4
4
3
3
4
