Inhaltszusammenfassung für Optoma EH512

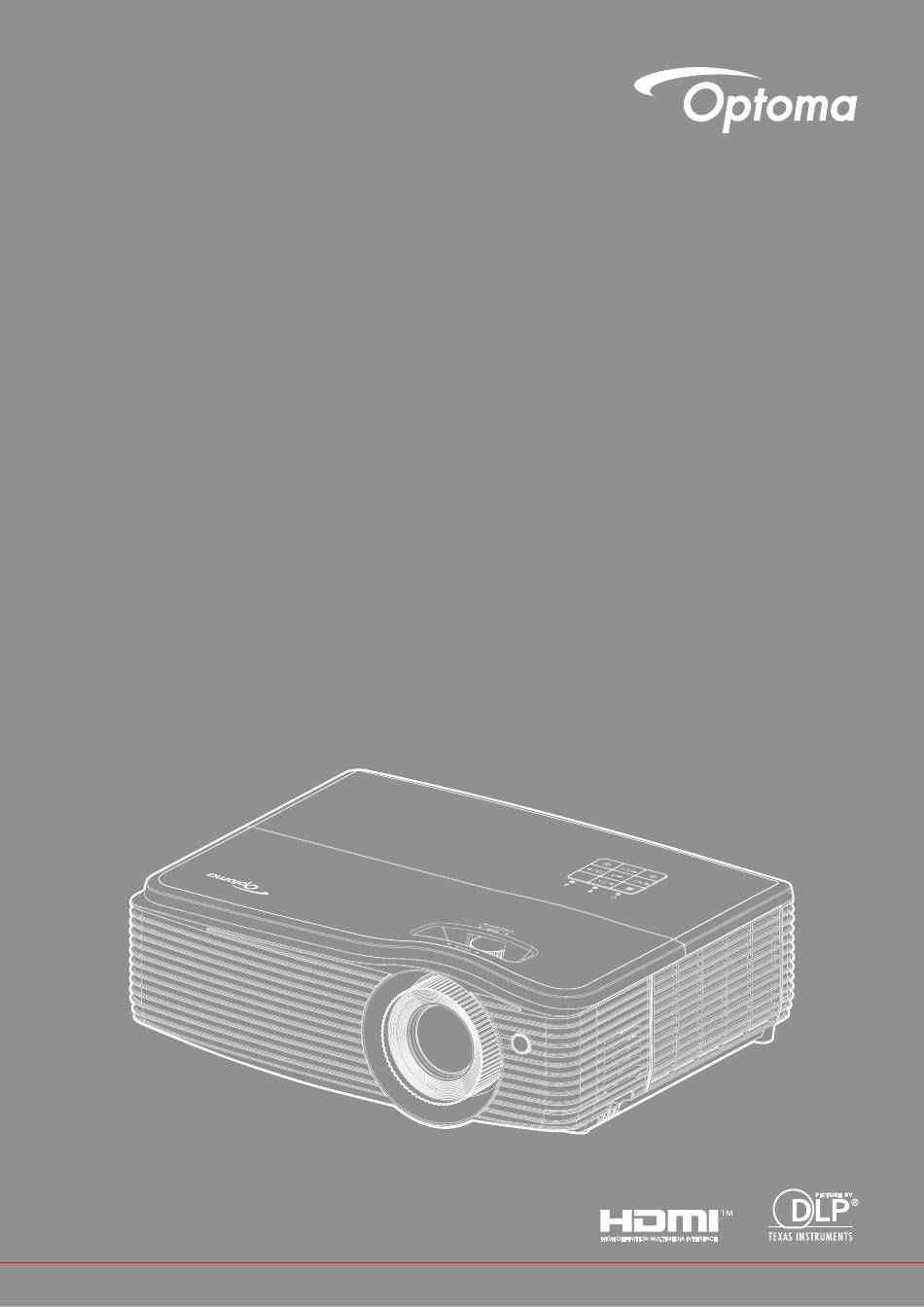

- Seite 1 -Projektor ® Bedienungsanleitung...
- Seite 2 INHALTSVERZEICHNIS SICHERHEIT ..................4 Wichtige Sicherheitshinweise ....................4 Informationen zur 3D-Sicherheit ....................5 Urheberrecht..........................6 Haftungsausschluss ........................6 Anerkennung von Marken ......................6 FCC ............................7 Konformitätserklärung für EU-Länder ..................7 WEEE ............................7 EINFÜHRUNG ..................8 Lieferumfang..........................8 Standardzubehör ........................8 Optionales Zubehör ........................
- Seite 3 Kompatible Auflösungen ......................57 Bildgröße und Projektionsabstand.................... 59 Ermittlung der mittleren Objektivversatzposition ..............62 Projektorabmessungen und Deckenmontage ................63 IR-Fernbedienungscodes ......................64 Informationen-Taste nutzen ...................... 66 Problemlösung.......................... 67 Warnanzeige ..........................69 Technische Daten ........................71 Optoma-Niederlassungen weltweit ................... 73 Deutsch...
- Seite 4 SICHERHEIT Das Blitzzeichen mit einem Pfeil am Ende in einem gleichseitigen Dreieck warnt vor nicht isolierter „gefährlicher Spannung“ innerhalb des Produkts. Diese Spannung kann elektrische Schläge verursachen. Das Ausrufezeichen in einem gleichseitigen Dreieck soll Sie auch wichtige Bedienungs- und Wartungsanweisungen in der mit dem Gerät gelieferten Literatur aufmerksam machen.
- Seite 5 Versuchen Sie niemals den Projektor in Eigenregie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Bitte nehmen Sie vor dem Einsenden Ihres Gerätes zu Reparaturzwecken Kontakt mit Optoma auf. ‡ Achten Sie auf die Sicherheitshinweise am Projektorgehäuse.
- Seite 6 ‡ Falls bei Ihnen irgendeines der folgenden Symptome auftritt, unterbrechen Sie umgehend die Betrachtung von 3D-Bildern und wenden Sie sich an einen Arzt: (1) Verändertes Sehvermögen; (2) Benommenheit; (3) Schwindel; (4) unfreiwillige Bewegungen, wie Augen- oder Muskelzucken; (5) Verwirrung; (6) Übelkeit; (7) Bewusstlosigkeit; (8) Zuckungen; (9) Krämpfe; und / oder (10) Desorientiertheit.
- Seite 7 Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohnanlagen zu gewährleisten. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann.
- Seite 8 EINFÜHRUNG Lieferumfang Packen Sie das Produkt vorsichtig aus und prüfen Sie, ob die unter dem Standardzubehör aufgelisteten Artikel vollständig sind. Einige der Artikel des optionalen Zubehörs sind je nach Modell, Spezifikationen und Einkaufsland möglicherweise nicht verfügbar. Bitte prüfen Sie dies mit Ihrem Händler. Einige Zubehörartikel können je nach Region variieren.
- Seite 9 EINFÜHRUNG Produktübersicht Hinweiss: Blockieren Sie keine Zu-/Abluftöffnungen des Projektors. Eintrag Eintrag Objektiv Lampenabdeckung Fokusring Belüftung (Ausgang) Objektivversatz (vertikal) 10. Winkelverstellfuß IR-Empfänger 11. Ein- und Ausgänge Bedienfeld 12. Kensington™-Schloss Belüftung (Eingang) 13. Netzanschluss Zoomregler Deutsch...
- Seite 10 EINFÜHRUNG Anschlüsse Eintrag Eintrag RJ-45-Anschluss 9. 3D-Sync-Ausgang (5 V) USB-Type-A-Anschluss (WLAN-fähig) 10. 12-V-Ausgang USB-Type-A-Anschluss 11. Audioausgang (USB-Display/USB-Reader/USB- Steuerung) HDMI1-Anschluss 12. RS232-Anschluss HDMI2- / MHL-Anschluss 13. Kensington-Schloss VGA-Eingang / YPbPr-Anschluss 14. Netzanschluss VGA-Out-Anschluss Videoanschluss Audioeingang 16. HDMI-3-Anschluss Hinweiss: ‡ Fernbedienungsmaus erfordert spezielle Fernbedienung. ‡...
- Seite 11 EINFÜHRUNG Bedienfeld Eintrag Eintrag Betrieb/Bereitschaft-LED Information Lampen-LED Bestätigen Trapezkorrektur (vertikal) Vier Richtungstasten ( ▲, ►, ▼, ◄ Temperatur-LED 10. Power IR-Empfänger 11. Quelle Erneute Synchronisierung 12. Menü Deutsch...
- Seite 12 EINFÜHRUNG Fernbedienung Power Switch Freeze Enter Page- Laser Page+ Keystone Volume Menu HDMI Video User1 User2 User3 Source Resync Eintrag Eintrag Ein- / Austaste Hellmodus Standbild Maus ein/aus Anzeige / Ton ausblenden Stumm Linke Maustaste Rechte Maustaste Bestätigen Vier Richtungstasten Laser Page + Page -...
- Seite 13 Projektor darf nicht horizontal aufgestellt und nicht nach vorne/hinten oder links/rechts geneigt werden. Jede andere Ausrichtung lässt die Garantie erlöschen und kann die Lebenszeit der Projektorlampe oder des Projektors selbst verkürzen. Bitte wenden Sie sich für eine nicht standardmäßige Installation an Optoma. Deutsch...
- Seite 14 AUFSTELLUNG UND INSTALLATION Hinweis zur Projektorinstallation ‡ Stellen Sie den Projektor horizontal auf. Der Neigungswinkel des Projektors sollte 15 Grad nicht überschreiten. Zudem sollte der Projektor ausschließlich auf einem Tisch aufgestellt oder an der Decke montiert werden. Andernfalls könnte sich die Lebensdauer der Lampe dramatisch verkürzen und es drohen andere unvorhersehbare Schäden.
- Seite 15 AUFSTELLUNG UND INSTALLATION Quellen mit dem Projektor verbinden MOLEX Eintrag Eintrag Videokabel 9. Audioausgangskabel RJ-45-Kabel 10. RS232-Kabel WLAN-Dongle 11. VGA-Ausgangskabel USB-Kabel 12. MHL-Kabel VGA-Eingangskabel 13. HDMI-Kabel Audioeingangskabel 14. Netzkabel 3D-Emitter-Kabel 15. HDMI-Dongle (*) 12-V-Gleichspannung-Anschluss Hinweiss: ‡ Aufgrund der Größenbeschränkung sollten Sie einen HDMI-Dongle mit MHL-Stromversorgung und einer Größe von maximal 87 x 35 x 10 mm verwenden.
- Seite 16 AUFSTELLUNG UND INSTALLATION Projektionsbild einstellen Bildhöhe Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann. Machen Sie an der Unterseite des Projektors den höhenverstellbaren Fuß ausfindig, den Sie anpassen möchten. Drehen Sie zum Erhöhen/Absenken des Projektors die einstellbaren Füße im bzw. gegen den Uhrzeigersinn.
- Seite 17 AUFSTELLUNG UND INSTALLATION Fernbedienung in Betrieb nehmen Batterien installieren/auswechseln Zwei AAA-Batterien werden für die Fernbedienung mitgeliefert. Entfernen Sie die Batteriefachabdeckung an der Rückseite der Fernbedienung. Legen Sie AAA-Batterien wie abgebildet in das Batteriefach ein. Bringen Sie die Abdeckung wieder an der Fernbedienung an. Hinweiss: Ersetzen Sie die Batterien nur durch den gleichen und einen gleichwertigen Batterietyp.
- Seite 18 AUFSTELLUNG UND INSTALLATION Ca. ± 15 ° Ca. ± 15 ° Deutsch...
- Seite 19 PROJEKTOR VERWENDEN Projektor ein-/ausschalten Power Switch oder Freeze Enter Page- Laser Page+ Keystone Volume Menu HDMI Video Einschalten Stellen Sie sicher, dass Netzkabel und Signal-/Eingangskabel richtig verbunden sind. Wenn die Kabel User1 User2 User3 angeschlossen sind, leuchtet die Betrieb/Bereitschaft-LED rot. Source Resync Schalten Sie den Projektor ein, indem Sie die Taste „...
- Seite 20 PROJEKTOR VERWENDEN Enter Eine Eingangsquelle wählen Page- Laser Page+ Keystone Volume Schalten Sie die angeschlossene Quelle, wie Computer, Notebook, Videoplayer etc., ein, die Sie anzeigen lassen möchten. Der Projektor erkennt die Quelle automatisch. Falls mehrere Quellen angeschlossen sind, wählen Sie mit „...
- Seite 21 PROJEKTOR VERWENDEN Menünavigation und -funktionen Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt. Drücken Sie zum Einblenden des OSD-Menüs die Taste „ “ am Projektor oder die Menü-Taste an der Fernbedienung.
- Seite 22 PROJEKTOR VERWENDEN OSD-Menübaum Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Präsentation Hell Kino Spiel Anzeigemodus sRGB DICOM SIM. Benutzer Drei Dimensionen Aus[Standard] Tafel Hellgelb Wandfarbe Hellgrün Hellblau Pink Grau Helligkeit -50~50 Kontrast -50~50 Schärfe 1~15 Farbe -50~50 Farbton -50~50 Film Anzeige...
- Seite 23 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Verstärkung -50~50 Abbrechen[Standard] Farbabstimmung Zurücksetzen Beenden Rot Verstärkung -50~50 Grün Verstärkung -50~50 Blau Verstärkung -50~50 Rot Grundeinstell. -50~50 RGB Verst./ Grün Grundeinstell. -50~50 Grundein. Blau Grundeinstell. -50~50 Abbrechen [Standard] Zurücksetzen Farbeinstell.
- Seite 24 PROJEKTOR VERWENDEN Deutsch...
- Seite 25 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Hinweis zur Lampe Ein [Standard] Lampeneinstellungen Abbrechen [Standard] Lampenstd. auf Null Optional installierter Filter Nein [Standard] Filter (schreibgeschützt) Betriebsstunden 300 Std. Filtereinstellungen Filter Erinnerung 500 Std. [Standard] 800 Std. 1000 Std.
- Seite 26 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Green Grid Magenta Grid Testbild White Grid Weiß Infrarot Funktion HDMI 2 Testbild Helligkeit Kontrast Zeitsteuerung Farbabstimmung Benutzer1 Farbtemperatur Gamma Projektion Setup Lampeneinstellungen Zoom Fernbedienungseinstellungen Standbild [je nach Fernbedienung] HDMI 2 Testbild Helligkeit...
- Seite 27 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte HDMI 2 Testbild Helligkeit Kontrast Zeitsteuerung Farbabstimmung Fernbedienungseinstellungen Benutzer3 [je nach Fernbedienung] Farbtemperatur Gamma Projektion Lampeneinstellungen Zoom Standbild Projektor-ID 0~99 12V Trigger English [Standard] Deutsch Français Italiano Español Setup Português Polski Nederlands...
- Seite 28 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Closed Caption Aus[Standard] Oben links Oben rechts Menüposition Mitte [Standard] Unten links Menü Einstellungen Unten rechts Menü Timer 5 Sek. 10 Sek.[Standard] Aus[Standard] Auto-Quelle HDMI1 HDMI2/MHL Eingabequelle Video Network Display USB-Display USB-Reader Setup...
- Seite 29 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Aus [Standard] Info ausblenden Kein [Standard] Blau Optionen Hintergrundfarbe Grün Setup Grau Logo Abbrechen [Standard] OSD zurücksetzen Zurücksetzen Abbrechen [Standard] Einstellungen zurücksetzen Netzwerkstatus (schreibgeschützt) MAC-Adresse (schreibgeschützt) Aus[Standard] DHCP IP-Adresse 192.168.0.100 [Standard] Subnetzmaske 255.255.255.0 [Standard]...
- Seite 30 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Regulatory Seriennummer Quelle Auflösung 00x00 Refresh Rate 0,00Hz Anzeigemodus Betriebsmodus(Standby) Modus Hell 0 hr Eco-Modus 0 hr Lampenstd. Dynamic-Modus 0 hr Information Eco+-Modus 0 hr Stunden gesamt Netzwerkstatus IP-Adresse Projektor-ID 00~99 Filter Betriebsstunden...
- Seite 31 PROJEKTOR VERWENDEN Menü ANZEIGE Menü Bildschirm Bildeinstellungen Anzeigemodus(Datenmodus) Hier finden Sie zahlreiche für verschiedene Bildtypen optimal angepasste Werkseinstellungen. Präsentation: Dieser Modus eignet sich zur Anzeige von PowerPoint-Präsentationen, wenn der ‡ Projektor mit dem PC verbunden ist. ‡ Hell: Maximale Helligkeit für PC-Quellen. Kino: Wählen Sie diesen Modus bei einer Heimkinoanlage.
- Seite 32 PROJEKTOR VERWENDEN Farbeinstell. Konfigurieren Sie die Farbeinstellungen. ‡ BrilliantColor™: Diese Funktion verwendet einen neuen Farbverarbeitungsalgorithmus und Verbesserungen zur Erzielung einer höheren Helligkeit bei realistischen, lebhafteren Farben. ‡ Farbtemperatur: Wählen Sie eine Farbtemperatur zwischen Warm, Standard, Kühlund Kühl. ‡ Farbabstimmung: Wählen Sie die folgenden Optionen: ±...
- Seite 33 PROJEKTOR VERWENDEN Signal Passt die Signaloptionen an. ‡ Automatik: Konfiguriert das Signal automatisch (Frequenz und Phase werden ausgegraut). Falls Automatik deaktiviert ist, erscheinen die Elemente Frequenz und Phase zur Abstimmung und Speicherung der Einstellungen. ‡ Frequenz: Hier können Sie die Anzeigedatenfrequenz an die Frequenz Ihrer Computergrafikkarte anpassen.
- Seite 34 PROJEKTOR VERWENDEN 3D-Sync. umkehr. Nutzen Sie diese Option zum Aktivieren/Deaktivieren der 3D-Sync-Umkehrung. Menü ANZEIGE > Seitenverhältnis Seitenverhältnis Wählen Sie das Seitenverhältnis des angezeigten Bildes zwischen den folgenden Optionen: ‡ 4s:3: Dieses Format eignet sich für 4:3-Eingangsquellen. ‡ 16s:9: Dieses Format eignet sich für 16:9-Eingangsquellen wie auf Breitbildfernseher angepasstes HDTV und DVD.
- Seite 35 PROJEKTOR VERWENDEN XGA-Auto-Abbildung-Regel: Eingangsauflösung Autom./Skala Auto H. Auflösung V. Auflösung 1024 1024 1024 1024 1024 1600 1200 1024 1280 1024 1280 1024 Breitbild-Notebook 1280 1024 1024 SDTV 1024 1280 1024 HDTV 1920 1080 1024 WXGA-Skalierungstabelle (Leinwandtyp 16 x 10): Hinweiss: ‡...
- Seite 36 PROJEKTOR VERWENDEN WXGA-Auto-Abbildungsregel (Bildschirmtyp 16 x 10): Eingangsauflösung Autom./Skala Auto H. Auflösung V. Auflösung 1280 1066 1066 1024 1066 1280 1024 1066 1400 1050 1066 1600 1200 1066 1280 1280 1280 1280 Breitbild-Notebook 1280 1280 1280 SDTV 1280 1280 1280 HDTV 1920 1080...
- Seite 37 PROJEKTOR VERWENDEN Eingangsauflösung Autom./Skala Auto H. Auflösung V. Auflösung 1280 1280 SDTV 1280 1280 1280 HDTV 1920 1080 1280 1080p-Skalierungstabelle: Hinweiss: ‡ Unterstützter Bildschirmtyp 16:9 (1280 x 720), 16:10 (1280 x 800). ‡ Wenn der Anzeigetyp 16:9 ist, ist das Format 16 x 10 nicht verfügbar. ‡...
- Seite 38 PROJEKTOR VERWENDEN WUXGA-Skalierungstabelle (Anzeige 16 x 10): 16 s: 10 480i/p 576i/p 1080i/p 720p Leinwände Auf 1600 x 1200 skalieren. 16x9 Auf 1920 x 1200 skalieren. Auf 1920 x 1440 skalieren, dann das zentrale Bild von 1920 x 1200 anzeigen. Native 1:1-Abbildung, zentriert.
- Seite 39 PROJEKTOR VERWENDEN WUXGA-Auto-Abbildung-Regel (Anzeigetyp von 16 x 9): Eingangsauflösung Autom./Skala Auto H. Auflösung V. Auflösung 1920 1080 1440 1080 1440 1080 1024 1440 1080 1280 1024 1440 1080 1400 1050 1440 1080 1600 1200 1440 1080 1280 1920 1080 1280 1800 1080 Breitbild-Notebook...
- Seite 40 PROJEKTOR VERWENDEN Zurücksetzen Stellen Sie die werkseitigen Standardeinstellungen für die Geometriekorrektur wieder her. Menü Audio Menü Audio Stumm Stumm Mit dieser Option schalten Sie den Ton vorübergehend aus. ‡ Eins: Wählen Sie zum Aktivieren der Stummschaltung „Ein“. Auss: Wählen Sie zum Deaktivieren der Stummschaltung „Aus“. ‡...
- Seite 41 PROJEKTOR VERWENDEN Menü Setup Filtereinstellungen Optional installierter Filter Hier legen Sie die Einstellungen der Warnmeldung fest. ‡ Jas: Zeigt eine Warnmeldung nach 500 Betriebsstunden. Hinweiss: „Filter Betriebsstunden / Filter Erinnerung / Filter zurücksetzen“ erscheinen nur, wenn „Optional installierter Filter“ „Ja“ ist. ‡...
- Seite 42 PROJEKTOR VERWENDEN Betriebsmodus(Standby) Hier legen Sie die Einstellungen des Betriebsmodus fest. ‡ Aktivs: Wählen Sie zum Zurückkehren zum normalen Bereitschaftsmodus „Aktiv“. ‡ Eco.s: Durch Auswahl von „Eco.“ sparen Sie noch mehr Strom (< 0,5 W). Hinweiss: Das Gebläse läuft im aktiven Bereitschaftsmodus weiter, wenn „Einschalten durch Signale“ aktiviert ist. Legen Sie die USB-Stromversorgungseinstellungen fest.
- Seite 43 PROJEKTOR VERWENDEN Menü Setup Testbild Testbild Wählen Sie bei der Testbild-Option zwischen Green Grid, Magenta Grid, White Grid, Weiß oder (Aus). Menü Setup Werkseinstellungen Infrarot Funktion Hier legen Sie die Einstellungen der IR-Funktion fest. ‡ Ein: Wählen Sie „Ein“; der Projektor kann über die Fernbedienung vom oberen IR-Empfänger gesteuert werden.
- Seite 44 PROJEKTOR VERWENDEN Menü Setup Optionen Sprache Wählen Sie die Sprache des OSD-Menüs: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch, Polnisch, Niederländisch, Schwedisch, Norwegisch/Dänisch, Finnisch, Griechisch, Chinesisch traditionell, Chinesisch vereinfacht, Japanisch, Koreanisch, Russisch, Ungarisch, Tschechisch, Arabisch, Thai, Türkisch, Farsi, Vietnamesisch, Indonesisch, Rumänisch und Slowakisch. Closed Caption Closed Caption ist eine Textversion von Programmton und anderen angezeigten Informationen.
- Seite 45 PROJEKTOR VERWENDEN Menü Setups: Zurücksetzen OSD zurücksetzen Setzt die Menüeinstellungen auf die werkseitigen Standardeinstellungen zurück. Einstellungen zurücksetzen Setzt die Setup-Menüeinstellungen auf die werkseitigen Standardeinstellungen zurück. Netzwerk-Menü Netzwerk-LAN-Menü Netzwerkstatus Zeigt den Netzwerkverbindungsstatus (reine Anzeige). MAC-Adresse Zeigt die MAC-Adresse (reine Anzeige). DHCP Nutzen Sie diese Option zum Aktivieren oder Deaktivieren der DHCP-Funktion.
- Seite 46 PROJEKTOR VERWENDEN Bei Herstellung einer direkten Verbindung von Ihrem Computer zum Projektor* Setzen Sie die DHCP-Option am Projektor auf „Aus“. Konfigurieren Sie IP-Adresse, Subnetzmaske, Gateway und DNS am Projektor („Netzwerk “ > „ LAN“). Öffnen Sie die Seite Netzwerk- und Freigabecenter an Ihrem PC und weisen Sie dieselben Netzwerkparameter an Ihrem PC wie am Projektor zu.
- Seite 47 PROJEKTOR VERWENDEN Menü SETUP > Netzwerks: Control Settings LAN_RJ45-Funktion Zur Vereinfachung der Benutzung bietet der Projektor verschiedene Netzwerk- und Fernverwaltungsfunktionen. Die LAN/RJ45-Funktion des Projektors über ein Netzwerk, bspw. zur externen Verwaltung: Ein-/Abschaltung, Helligkeits- und Kontrasteinstellungen. Zudem können Sie Projektorstatusinformationen einsehen, wie: Videoquelle, Stummschaltung etc.
- Seite 48 PROJEKTOR VERWENDEN LAN/RJ45 Verbinden Sie ein RJ45-Kabel mit den RJ45-Ports an Projektor und PC (Notebook). Wählen Sie am PC (Notebook) Start > Systemsteuerung > Netzwerkverbindungen. Rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften. Wählen Sie im Eigenschaften-Fenster das Allgemein-Register und wählen Sie Internetprotokoll (TCP/IP).
- Seite 49 PROJEKTOR VERWENDEN Klicken Sie auf „Eigenschaften“. Geben Sie IP-Adresse und Subnetzmaske ein, klicken Sie dann auf „OK“. Drücken Sie die „Menü“-Taste am Projektor. Öffnen Sie am Projektor Netzwerk > LAN. Geben Sie folgende Verbindungsparameter ein: ± DHCP: Aus ± IP-Adresse: 192.168.0.100 ±...
- Seite 50 PROJEKTOR VERWENDEN Drücken Sie „Enter“. Der Projektor ist für die externe Verwaltung eingerichtet. Die LAN/RJ45-Funktion zeigt Folgendes: Informationen-Seite Haupt-Seite Werkzeuge-Seite IT-Helpdesk kontaktieren Deutsch...
- Seite 51 PROJEKTOR VERWENDEN Funktion RS232 per Telnet Es gibt eine alternative Möglichkeit zur RS232-Befehlssteuerung (im Projektor als „RS232 per Telnet“ bezeichnet) für die LAN/RJ45-Schnittstelle. Schnellstartanleitung für „RS232 per Telnet“ ‡ Prüfen und beziehen Sie die IP-Adresse im OSD des Projektors. ‡ Stellen Sie sicher, dass der PC/das Notebook auf die Webseite des Projektors zugreifen kann.
- Seite 52 PROJEKTOR VERWENDEN Menü Infos Menü Infos Zur Anzeige der Projektorinformationen wie nachstehend aufgelistet: ‡ Regulatory ‡ Seriennummer ‡ Quelle ‡ Auflösung ‡ Refresh Rate ‡ Anzeigemodus ‡ Betriebsmodus(Standby) ‡ Lampenstd. ‡ Netzwerkstatus ‡ IP-Adresse ‡ Projektor-ID ‡ Filter Betriebsstunden ‡ Modus Hell ‡...
- Seite 53 PROJEKTOR VERWENDEN 3D Setup Schaltet den Projektor ein. Schließen Sie Ihre 3D-Quelle an. Bspw. einen 3D-Blu-ray-Player, eine Spielkonsole, einen PC, einen Digitalempfänger etc. Stellen Sie sicher, dass ein 3D-Medium eingelegt bzw. ein 3D-Kanal ausgewählt ist. Schalten Sie die 3D-Brille ein. Bitte beachten Sie die Bedienungsanleitung der 3D-Brille zur Bedienung der 3D-Brille.
- Seite 54 WARTUNG Auswechseln der Lampe Der Projektor erkennt automatisch die Lebensdauer der Lampe. Wenn die Lampe fast am Ende Ihrer Einsatzzeit ist, erscheint eine Warnmeldung. Achtung Warnung Lampe Lampenlaufzeit überschritten. Wenn Sie diese Meldung sehen, wenden Sie sich zum Auswechseln der Lampe bitte baldmöglichst an Ihren Händler oder das nächste Kundencenter.
- Seite 55 WARTUNG Auswechseln der Lampe (Fortsetzung) Verfahren: Schalten Sie den Projektor aus, indem Sie die „ “-Taste am Projektor oder an der Fernbedienung drücken. Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen. Trennen Sie das Gerät vom Stromnetz. Entfernen Sie den Staubfilter. 1 Schieben Sie die obere Abdeckung zuerst, heben Sie sie dann an.
- Seite 56 WARTUNG Staubfilter installieren und reinigen Staubfilter installieren Hinweiss: Staubfilter werden nur in ausgewählten Regionen mit übermäßigem Staub benötigt/mitgeliefert. Staubfilter reinigen Sie sollten den Staubfilter einmal alle drei Monate reinigen. Reinigen Sie ihn häufiger, falls der Projektor in einer staubigen Umgebung verwendet wird. Verfahren: Schalten Sie den Projektor aus, indem Sie die „...
- Seite 57 ZUSÄTZLICHE INFORMATIONEN Kompatible Auflösungen Digitale Kompatibilität B0/Hergestellt- B0/Standard-Timing B0/Detail-Timing B1/Videomodus B1/Detail-Timing Timing 720 x 400 bei 70 Hz XGA/WXGA: Natives Timing: 640 x 480p bei 60 Hz 1366 x 768 bei 60 Hz 640 x 480 bei 60 Hz 1440 x 900 bei 60 Hz XGA: 1024 x 768 bei 60Hz 720 x 480p bei 60 Hz 1920 x 1080 bei 60 Hz...
- Seite 58 Wenn der 3D-Eingang 1080p bei 24 Hz ist, sollte das DMD mit ganzzahligem Vielfachem mit 3D-Modus wiedergeben. ‡ Unterstützt NVIDIA 3DTV Play, falls keine Patentgebühr von Optoma existiert. ‡ 1080i bei 25 Hz und 720p bei 50 Hz laufen mit 100 Hz; 1080p bei 24 Hz läuft mit 144 Hz; andere 3D-Timings laufen mite 120 Hz.
- Seite 59 ZUSÄTZLICHE INFORMATIONEN Bildgröße und Projektionsabstand Gewünschte Bildgröße Projektionsentfernung (C) Diagonale Breite Höhe Weitwinkel Tele Zoll Zoll Zoll Fuß Fuß 0,76 0,61 0,46 3,94 1,02 0,81 0,61 3,61 4,92 1,27 1,02 0,76 4,59 6,23 1,52 1,22 0,91 5,58 7,55 1,78 1,42 1,07 6,56 8,86...
- Seite 60 ZUSÄTZLICHE INFORMATIONEN 1080p Gewünschte Bildgröße Projektionsentfernung (C) Diagonale Breite Höhe Weitwinkel Tele Zoll Zoll Zoll Fuß Fuß 0,76 0,66 26,15 0,37 14,71 4,92 1,02 0,89 34,86 19,6 3,94 6,56 1,27 1,11 43,58 0,62 24,5 5,25 8,20 1,52 1,33 52,29 0,75 29,4 6,23 9,84...
- Seite 61 ZUSÄTZLICHE INFORMATIONEN Ansicht von oben Leinwand Leinwand (B) Projektionsentfernung (C) Breite Leinwand (H) Leinwand Basis Ansicht von der Seite Versatz (Hd) Projektionsentfernung (C) Deutsch...
- Seite 62 ZUSÄTZLICHE INFORMATIONEN Ermittlung der mittleren Objektivversatzposition Vertikale Objektivversatzmitte Das Bild muss sich in der Mitte seines horizontalen Versatzes befinden, bevor Sie das Bild auf die Mitte seines vertikalen Versatzes anpassen. Passen Sie den vertikalen Versatz an, bis das Bild den maximalen Versatzbereich nach unten erreicht. Kennzeichnung hier Maximaler Versatz nach unten...
- Seite 63 ZUSÄTZLICHE INFORMATIONEN Projektorabmessungen und Deckenmontage Bitte verwenden Sie bei der Installation zur Vermeidung von Schäden am Projektor unser Deckenmontageset. Falls Sie ein Deckenmontageset von Dritten nutzen möchten, stellen Sie bitte sicher, dass die Schrauben zur Befestigung des Projektors mit den folgenden Spezifikationen übereinstimmen: ‡...
- Seite 64 ZUSÄTZLICHE INFORMATIONEN IR-Fernbedienungscodes Power Switch Freeze Enter Page- Laser Page+ Keystone Volume Menu HDMI Video User1 User2 User3 Source Resync Schlüssel Schlüsselcode Druckschlüsseldefinition Beschreibung Zum Ein-/Ausschalten des Projektors Power Ein- / Austaste drücken.. Zum Ein-/Ausschalten der USB-Maus Wechseln Schalter drücken. Anzeige / Ton Zum Ein-/Ausblenden von Bild und Ton drücken.
- Seite 65 ZUSÄTZLICHE INFORMATIONEN Schlüssel Schlüsselcode Druckschlüsseldefinition Beschreibung Lautstärke + Zum Erhöhen/Verringern der Lautstärke Lautstärke drücken. Lautstärke - ‡ Zum Ändern des Seitenverhältnisses eines Seitenverhältnis angezeigten Bildes drücken. ‡ Als Zifferntasten „1“ nutzen. ‡ Zum Ein- oder Ausblenden des OSD-Menüs drücken. Menü / 2 Menü...
- Seite 66 ZUSÄTZLICHE INFORMATIONEN Informationen-Taste nutzen Die Informationen-Funktion gewährleistet eine einfache Einrichtung sowie eine problemlose Bedienung. Drücken Sie zum Öffnen des Informationen-Menüs die „i“-Taste am Bedienfeld. ‡ Information-Taste funktioniert nur, wenn keine Eingangsquelle ausgewählt ist. Infos Regulatory S/N-Nummer Quelle Auflösung Refresh Rate Anzeigemodus Kein Betriebsmodus(Standby)
- Seite 67 ZUSÄTZLICHE INFORMATIONEN Problemlösung Falls Probleme mit dem Projektor auftreten, beachten Sie bitte folgende Informationen. Falls sich ein Problem nicht beseitigen lässt, wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundencenter. Bildprobleme Es wird kein Bild angezeigt. ‡ Überprüfen Sie, ob alle Kabel und Stromverbindungen, wie im Abschnitt „Installation“ beschrieben, richtig und fest angeschlossen sind.
- Seite 68 ZUSÄTZLICHE INFORMATIONEN Zwei Bilder, side-by-side-Format ‡ Drücken Sie die „3D“-Taste und wählen bei einem zweidimensionalen HDMI 1.3 2D-Eingangssignal (1080i, nebeneinander) „Side By Side“. Das Bild wird nicht dreidimensional angezeigt ‡ Prüfen Sie, ob die Batterie der 3D-Brille erschöpft ist. ‡ Prüfen Sie, ob die 3D-Brille eingeschaltet ist.
- Seite 69 ZUSÄTZLICHE INFORMATIONEN Warnanzeige Wenn die Warnanzeigen (siehe unten) aufleuchten oder blinken, schaltet sich der Projektor automatisch aus: ‡ „Lampen“-LED leuchtet rot, „Betrieb/Bereitschaft“-Anzeige blinkt rot. ‡ „Temperatur“-LED leuchtet rot, „Betrieb/Bereitschaft“-Anzeige blinkt rot. Dies zeigt an, dass der Projektor überhitzt ist. Unter normalen Bedingungen kann der Projektor anschließend wieder eingeschaltet werden.
- Seite 70 ZUSÄTZLICHE INFORMATIONEN ‡ Warnung Lampe: Achtung TEMPERATUR ZU HOCH Bitte: 1. Stellen Sie sicher, dass die Lüftungswege frei sind. 2. Stellen Sie sicher, dass die Umgebungstemperatur unter 45 Grad C ist. Wenn das Problem durch die oben angegebenen Hinweise nicht beseitigt wird. Bitte kontaktieren Sie das Service Center.
- Seite 71 ZUSÄTZLICHE INFORMATIONEN Technische Daten Optisch Beschreibung Native Auflösung XGA / WXGA / 1080p / WUXGA Maximale Auflösung 1080p/75 Hz (max. Bandbreite: 225 MHz) für HDMI ‡ XGA: 2,51 (Weitwinkel) ± 2,93 (Tele) Objektiv ‡ WXGA / 1080p / WUXGA: 2,5 (Weitwinkel) ± 3,25 (Tele) ‡...
- Seite 72 ZUSÄTZLICHE INFORMATIONEN Elektrisch Beschreibung ‡ Modus Hell: ± Typisch 405 W, max. 445 W bei 110 V Wechselspannung ± Typisch 390 W, max. 430 W bei 220 V Wechselspannung Stromverbrauch ‡ ECO-Modus: ± Typisch 315 W, max. 347 W bei 110 V Wechselspannung ±...
- Seite 73 ZUSÄTZLICHE INFORMATIONEN Optoma-Niederlassungen weltweit Bitte wenden Sie sich für Service und Kundendienst an Ihre örtliche Niederlassung. Japan 東京都足立区綾瀬3-25-18 3178 Laurelview Ct. 888-289-6786 info@os-worldwide. 株式会社オーエス Fremont, CA 94538, USA 510-897-8601 www.optomausa.com services@optoma.com 0120-380-495 www.os-worldwide.com コンタクトセンター: Kanada Taiwan 3178 Laurelview Ct. 888-289-6786 12F., No.213, Sec.
- Seite 74 *36.7D001G001-A* P/N:36.7D001G001-A www.optoma.com...
