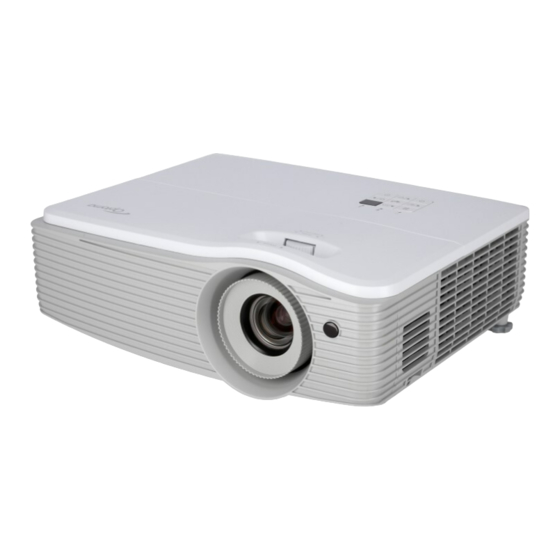

Optoma EH504 Benutzerhandbuch

Dlp-projektor
Vorschau ausblenden Andere Handbücher für EH504:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
®
DLP
-Projektor
User manual

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Optoma EH504

Inhaltszusammenfassung für Optoma EH504

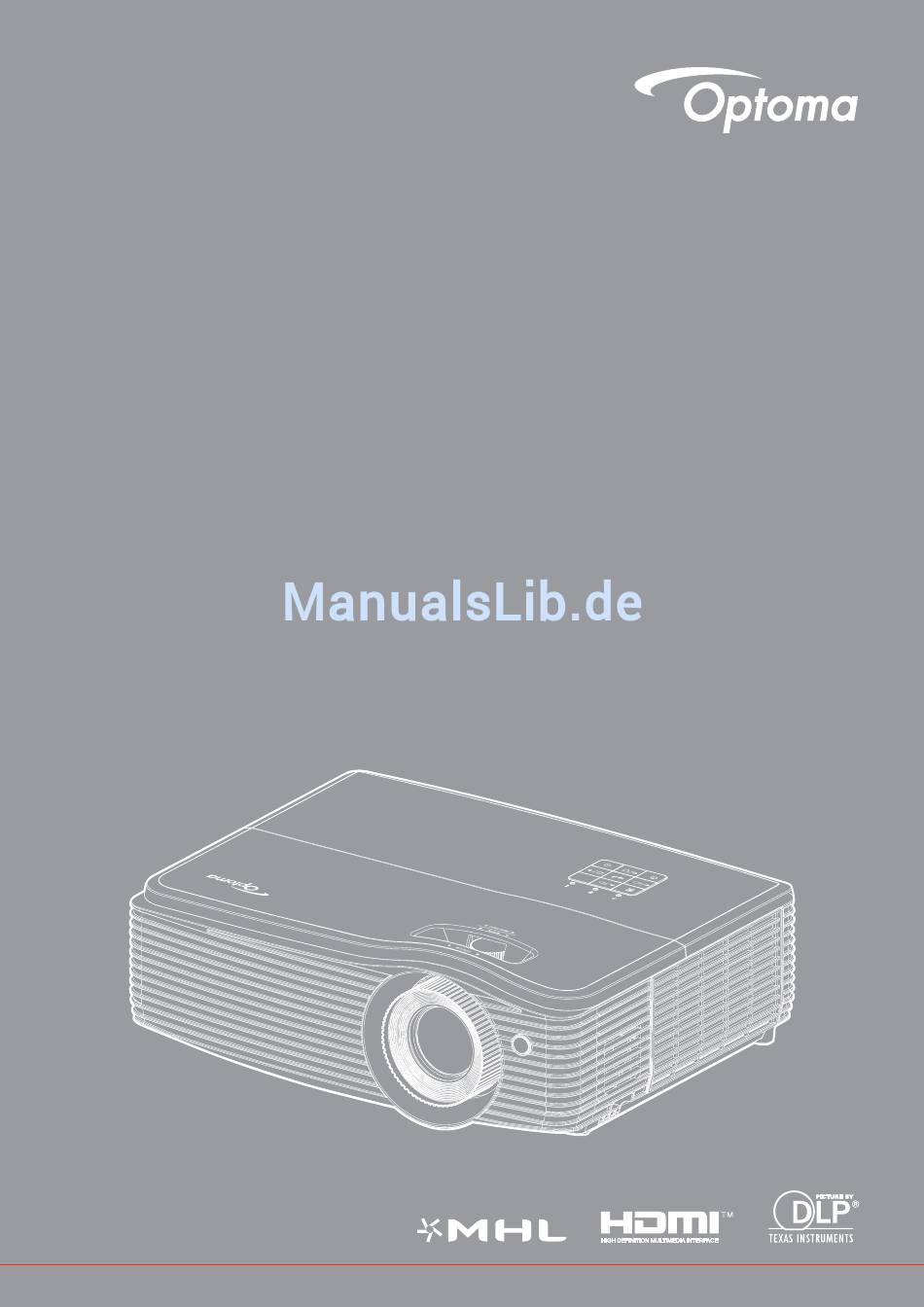

  • Seite 1 ® -Projektor User manual...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS SICHERHEIT ..................4 Wichtige Sicherheitshinweise ....................4 Informationen zur 3D-Sicherheit ....................5 Urheberrecht..........................6 Haftungsausschluss ........................6 Anerkennung von Marken ......................6 FCC ............................7 Konformitätserklärung für EU-Länder ..................7 WEEE ............................7 EINFÜHRUNG ..................8 Lieferumfang..........................8 Standardzubehör ........................8 Optionales Zubehör ........................
  • Seite 3 Kompatible AuÀösungen ......................68 Bildgröße und Projektionsabstand.................... 69 Ermittlung der mittleren Objektivversatzposition ..............73 Projektorabmessungen und Deckenmontage ................74 RS232-Protokollfunktionsliste....................75 IR-Fernbedienungscodes ......................83 Informationen-Taste nutzen ...................... 85 Problemlösung.......................... 86 Warnanzeige ..........................88 Technische Daten ........................90 Optoma-Niederlassungen weltweit ................... 92 Deutsch...

  • Seite 4: Sicherheit

    SICHERHEIT Das Blitzzeichen mit einem Pfeil am Ende in einem gleichseitigen Dreieck warnt vor nicht isolierter „gefährlicher Spannung“ innerhalb des Produkts. Diese Spannung kann elektrische Schläge verursachen. Das Ausrufezeichen in einem gleichseitigen Dreieck soll Sie auch wichtige Bedienungs- und Wartungsanweisungen in der mit dem Gerät gelieferten Literatur aufmerksam machen.

  • Seite 5: Informationen Zur 3D-Sicherheit

    Sie sich Hochspannung und anderen Gefahren aus. Bitte nehmen Sie vor dem Einsenden Ihres Gerätes zu Reparaturzwecken Kontakt mit Optoma auf. Achten Sie auf die Sicherheitshinweise am Projektorgehäuse. Der Projektor darf nur von quali¿ziertem Kundendienstpersonal repariert werden. Verwenden Sie nur vom Hersteller angegebene Zubehörteile/Zusatzgeräte.

  • Seite 6: Urheberrecht

    Desorientiertheit. Kinder und Jugendliche sind anfälliger gegenüber diesen Symptomen als Erwachsene. Daher sollten Eltern ihre Kinder beaufsichtigen und fragen, ob diese Symptome bei ihnen auftreten. Zudem können beim Betrachten von 3D-Projektionen Kinetose, Folgeerscheinungen bezüglich der Wahrnehmung, Desorientiertheit, Augenermüdung und reduzierte posturale Stabilität auftreten. Wir empfehlen Ihnen, zur Reduzierung der Auftretenswahrscheinlichkeit dieser Nebenwirkungen regelmäßige Pausen einzuhalten.

  • Seite 7: Fcc

    Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohnanlagen zu gewährleisten. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann.

  • Seite 8: Einführung

    EINFÜHRUNG Lieferumfang Packen Sie das Produkt vorsichtig aus und prüfen Sie, ob die unter dem Standardzubehör aufgelisteten Artikel vollständig sind. Einige der Artikel des optionalen Zubehörs sind je nach Modell, Spezi¿kationen und Einkaufsland möglicherweise nicht verfügbar. Bitte prüfen Sie dies mit Ihrem Händler. Einige Zubehörartikel können je nach Region variieren.

  • Seite 9: Produktübersicht

    Einführung Produktübersicht Hinweis: Blockieren Sie keine Zu-/Abluftöffnungen des Projektors. Eintrag Eintrag Objektiv Lampenabdeckung Fokusring Belüftung (Ausgang) Objektivversatz (vertikal) 10. Winkelverstellfuß IR-Empfänger 11. Ein- und Ausgänge Bedienfeld 12. Kensington™-Schloss Belüftung (Eingang) 13. Netzanschluss Zoomregler Deutsch...

  • Seite 10: Anschlüsse (1080P / Wxga)

    Einführung Anschlüsse (1080P / WXGA) Hinweis: Fernbedienungsmaus erfordert spezielle Fernbedienung. Eintrag Eintrag HDMI3- / MHL-Anschluss Audio2-Eingang RJ-45-Anschluss 10. Audio1-Eingang Maus- / Wartungsanschluss 11. 3D-Sync-Ausgang (5 V) HDMI1-Anschluss 12. Audioausgang HDMI2- / MHL-Anschluss 13. RS-232C-Anschluss VGA-Eingang / YPbPr-Anschluss 14. Kensington-Schloss VGA-Ausgang 15.

  • Seite 11: Anschlüsse (Xga)

    Einführung Anschlüsse (XGA) Hinweis: Fernbedienungsmaus erfordert spezielle Fernbedienung. Eintrag Eintrag HDMI3- / MHL-Anschluss 12. 3D-Sync-Ausgang (5 V) RJ-45-Anschluss 13. 12-V-Ausgang Maus- / Wartungsanschluss 14. Audioausgang HDMI1-Anschluss 15. Audio2-Eingang (rechts) HDMI2- / MHL-Anschluss 16. Videoanschluss VGA1-Eingang / YPbPr-Anschluss 17. RS-232C-Anschluss VGA-Ausgang 18.

  • Seite 12: Bedienfeld

    Einführung Bedienfeld Eintrag Eintrag Betrieb/Bereitschaft-LED Information Lampen-LED Enter ▲, ►, ▼, ◄ Trapezkorrektur (vertikal) Vier Richtungstasten ( Temperatur-LED 10. Power IR-Empfänger 11. Source Re-Sync 12. Menu Deutsch...

  • Seite 13: Fernbedienung

    Einführung Fernbedienung Power Switch Freeze Enter Page- Laser Page+ Keystone Volume Men u HDMI Vi d eo Us er 1 Us er 2 Us er3 Source Resync Eintrag Eintrag Ein- / Austaste 15. Hellmodus Freeze 16. Maus ein/aus Anzeige / Ton ausblenden 17.

  • Seite 14: Aufstellung Und Installation

    Jede andere Ausrichtung lässt die Garantie erlöschen und kann die Lebenszeit der Projektorlampe oder des Projektors selbst verkürzen. Bitte wenden Sie sich für eine nicht standardmäßige Installation an Optoma. Deutsch...

  • Seite 15: Quellen Mit Dem Projektor Verbinden (1080P / Wxga)

    Aufstellung und Installation Quellen mit dem Projektor verbinden (1080P / WXGA) Eintrag Eintrag RJ-45-Kabel Videokabel HDMI-Kabel 10. RS-232C-Kabel MHL-Kabel 11. VGA-Ausgangskabel VGA-Eingangskabel 12. Netzkabel Audioeingangskabel 13. USB-Ladegerät 3D-Emitter-Kabel 14. USB-Dongle Audioausgangskabel 15. HDMI-Dongle Audioeingangskabel Hinweis: Der Projektor muss vor Verbindung mit dem HDMI3- / MHL-Anschluss ausgeschaltet werden. Wenn der Projektor nicht manuell ausgeschaltet ist, schaltet er sich automatisch aus, sobald die obere Abdeckung geöffnet wird.

  • Seite 16: Quellen Mit Dem Projektor Verbinden (Xga)

    Aufstellung und Installation Quellen mit dem Projektor verbinden (XGA) Eintrag Eintrag RJ-45-Kabel 10. Audioeingangskabel HDMI-Kabel 11. Videokabel MHL-Kabel 12. S-Video-Kabel VGA-Eingangskabel 13. RS-232C-Kabel Audioeingangskabel 14. VGA-Ausgangskabel 3D-Emitter-Kabel 15. Netzkabel 12-V-Gleichspannung-Anschluss 16. USB-Ladegerät Mikrofonkabel 17. USB-Dongle Audioausgangskabel 18. HDMI-Dongle Hinweis: Der Projektor muss vor Verbindung mit dem HDMI3- / MHL-Anschluss ausgeschaltet werden. Wenn der Projektor nicht manuell ausgeschaltet ist, schaltet er sich automatisch aus, sobald die obere Abdeckung geöffnet wird.

  • Seite 17: Projektionsbild Einstellen

    Aufstellung und Installation Projektionsbild einstellen Bildhöhe Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann. Machen Sie an der Unterseite des Projektors den höhenverstellbaren Fuß aus¿ndig, den Sie anpassen möchten. Drehen Sie zum Erhöhen/Absenken des Projektors die einstellbaren Füße im bzw. gegen den Uhrzeigersinn.

  • Seite 18: Fernbedienung In Betrieb Nehmen

    Aufstellung und Installation Fernbedienung in Betrieb nehmen Batterien installieren/auswechseln Zwei AAA-Batterien werden für die Fernbedienung mitgeliefert. Entfernen Sie die Batteriefachabdeckung an der Rückseite der Fernbedienung. Legen Sie AAA-Batterien wie abgebildet in das Batteriefach ein. Bringen Sie die Abdeckung wieder an der Fernbedienung an. Hinweis: Ersetzen Sie die Batterien nur durch den gleichen und einen gleichwertigen Batterietyp.
  • Seite 19 Power Switch Freeze Enter Page- Laser Page+ Keystone Volume Menu HDMI Vi deo User1 User 2 Us er3 Source Resync...

  • Seite 20: Projektor Verwenden

    PROJEKTOR VERWENDEN Projektor ein-/ausschalten Power Switch oder Freeze Einschalten Stellen Sie sicher, dass Netzkabel und Signal-/Eingangskabel richtig verbunden sind. Wenn die Kabel angeschlossen sind, leuchtet die Betrieb/Bereitschaft-LED rot. Schalten Sie den Projektor mit der Taste „ “ am Bedienfeld des Projektors oder an der Fernbedienung ein.

  • Seite 21: Eine Eingangsquelle Wählen

    Projektor verwenden Eine Eingangsquelle wählen Schalten Sie die angeschlossene Quelle, wie Computer, Notebook, Videoplayer etc., ein, die Sie anzeigen lassen möchten. Der Projektor erkennt die Quelle automatisch. Falls mehrere Quellen angeschlossen sind, drücken Sie die Eingangstaste am Bedienfeld des Projektors oder an der Fernbedienung zur Auswahl der gewünschten Quelle. HDMI Vid e Us er 1...

  • Seite 22: Menünavigation Und -Funktionen

    Projektor verwenden Menünavigation und -funktionen Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt. Drücken Sie zum Öffnen des OSD-Menüs die „Menu“-Taste am Bedienfeld des Projektors oder an der Fernbedienung.

  • Seite 23: Osd-Menübaum

    Projektor verwenden OSD-Menübaum Hauptmenü Untermenü Erweitertes Menü Menüelement Wert Präsentation Hell Film [Standard: Präsentation] sRGB PS. Jeder Modus kann Anzeigemodus Tafel angepasst und in jedem Modus gespeichert werden DICOM SIM. Benutzer Drei Dimensionen Helligkeit -50~50 Kontrast -50~50 Schärfe 1~15 Farbe -50~50 Farbton -50~50...
  • Seite 24 Projektor verwenden Hauptmenü Untermenü Erweitertes Menü Menüelement Wert Farbton/ Sättigung/ Verstärkung [-50~50] Farbton/ Sättigung/ Verstärkung Grün [-50~50] Farbton/ Sättigung/ Verstärkung Blau [-50~50] Farbton/ Sättigung/ Verstärkung Zyan [-50~50] Farbabstimmung Farbton/ Sättigung/ Verstärkung Magenta [-50~50] Farbton/ Sättigung/ Verstärkung Gelb [-50~50] Weiß Rot/ Grün/ Blau [-50~50] Zurücksetzen Nein Beenden...
  • Seite 25 Projektor verwenden Hauptmenü Untermenü Erweitertes Menü Menüelement Wert Horizontale -30 ~ +30 Trapezkorrektur Ver. Trapezkor. -30 ~ +30 Auto. ver. Trapezkor. Standard [Aus] Geometrische Oben links Korrektur Oben rechts Vier Ecken Unten links Unten rechts Zurücksetzen Nein ANZEIGE DLP Link 3D-Modus VESA 3D Drei Dimensionen...
  • Seite 26 Projektor verwenden Hauptmenü Untermenü Erweitertes Menü Menüelement Wert Tiếng Việt Sprache Română Bahasa Indonesia Front Rück Projektion Front oben Hinten oben 16:10 (WXGA) Bildschirmtyp 16:9 (WXGA) Oben links Oben rechts Menüposition Mitte Unten links Unten rechts Sicherheit SETUP Monat Sicherheit Sicherheits-Timer Stunde Kennwort ändern...
  • Seite 27 Projektor verwenden Hauptmenü Untermenü Erweitertes Menü Menüelement Wert Standard [Aus] Hinweis: - Unter Berücksichtigung des Stromverbrauchs im aktiven Modus unterstützt Audio Ausgang (Standby) nur analoge Audioeingabe (HDMI- Audio wird von Audioeingang 1 Audio Ausgang ausgegeben). (Standby) Audioeinstellungen - Sie können Audio Ausgang (Standby) aktivieren/ deaktivieren, während Betriebsmodus(Standby)
  • Seite 28 Projektor verwenden Hauptmenü Untermenü Erweitertes Menü Menüelement Wert VGA1 VGA2 (nur XGA) Video S-Video (nur XGA) Eingabequelle HDMI1 HDMI2 HDMI3 Beenden Source Lock [Standard Ein] Große Höhe [Standard Aus] [Standard Aus] Info ausblenden PS. Warnmeldungen und Abschaltung nicht ausgeblendet Tastenfeldsperre [Standard Aus] Display Mode Lock Kein...
  • Seite 29 Projektor verwenden Hauptmenü Untermenü Erweitertes Menü Menüelement Wert HDMI2 VGA2 (nur XGA) S-Video (nur XGA) Benutzer3 [Standard „Info“] Testbild Zoom Fernbedienungsein- Info. stellungen Front Infrarot Funktion Beenden 12V Trigger (nur [Standard Ein] XGA) Beep [Standard Ein] Direkt einschalten [Standard Aus] [Standard Aus] Hinweis: - Sie können Einschalten...
  • Seite 30 Projektor verwenden Hauptmenü Untermenü Erweitertes Menü Menüelement Wert Optional installierter Filter Nein [Standard] Reine Anzeige Filter Betriebsstunden [Bereich 0 ± 9999] 300 hr Filter Einstellungen Filter Erinnerung 500 hr [Standard] 800 hr OPTIONEN 1000 hr Filter zurücksetzen Nein Beenden Information Bitte beachten Sie Seite 58.

  • Seite 31: Menü Bild

    Projektor verwenden Menü BILD BILD Präsentation Anzeigemodus Helligkeit Kontrast Schärfe Farbe Farbton Erweitert Zurücksetzen Beenden Anzeigemodus Hier ¿nden Sie zahlreiche für verschiedene Bildtypen optimal angepasste Werkseinstellungen. Anzeigemodus Präsentation Hell Film sRGB Tafel Drei Dimensionen DICOM SIM. Benutzer Präsentation: Dieser Modus eignet sich zur Anzeige von PowerPoint-Präsentationen, wenn der Projektor mit dem PC verbunden ist.
  • Seite 32 Projektor verwenden Helligkeit Hier stellen Sie die Bildhelligkeit ein. Drücken Sie zum Verdunkeln des Bildes Drücken Sie zum Aufhellen des Bildes Kontrast Mit der Kontrast-Funktion wird der Unterschied zwischen den hellsten und dunkelsten Bildteilen festgelegt. Drücken Sie zum Verringern des Kontrasts Drücken Sie zum Erhöhen des Kontrasts Schärfe Hier stellen Sie die Bildschärfe ein.

  • Seite 33: Menü Bild > Erweitert

    Projektor verwenden Menü BILD > Erweitert BILD Erweitert Rauschunterdrückung BrilliantColor™ DynamicBlack Gamma Film Farbtemperatur Warm Farbraum Auto RGB Verst./Grundein. Farbabstimmung Signal Beenden Rauschunterdrückung Wählen Sie eine Filteremp¿ndlichkeit, die auf Rauschen angewandt werden soll. Je höher der Wert, desto stärker werden Quellen entrauscht; gleichzeitig wird jedoch das Bild weicher. Drücken Sie zum Verringern des Rauschens im Bild Drücken Sie zum Erhöhen des Rauschens im Bild BrilliantColor...
  • Seite 34 Projektor verwenden Farbraum Wählen Sie mit oder einen geeigneten Farbmatrixtyp: Kein HDMI-Eingang: Auto, RGB oder YUV HDMI-Eingang: Auto, RGB(0-255), RGB(16-235) oder YUV. RGB Verst./Grundein. Diese Einstellungen ermöglichen Ihnen die Kon¿guration von Helligkeit (Verstärkung) und Kontrast (Neigung) eines Bildes. Drücken Sie zum Verringern einer ausgewählten Farbverstärkung und -neigung Drücken Sie zum Erhöhen einer ausgewählten Farbverstärkung und -neigung RGB Verst./Grundein.

  • Seite 35: Menü Bild > Erweitert: Signal (Rgb)

    Projektor verwenden Menü BILD > Erweitert: Signal (RGB) BILD Erweitert : Signal Automatik Phase Frequenz H.Position V.Position Beenden Hinweis: Die Funktion „Signal“ ist nur bei einer analogen VGA-Signalquelle (RGB) verfügbar. Falls die „Signal“ auf Automatik eingestellt ist, werden die Optionen zu Phase und Frequenz ausgegraut.

  • Seite 36: Menü Bild > Erweitert: Signal (Video)

    Projektor verwenden Menü BILD > Erweitert: Signal (Video) BILD Erweitert : Signal Weißwert Schwarzwert Beenden Weißwert Ermöglicht Ihnen die Anpassung des Weißwertes bei der Eingabe von Videosignalen. Schwarzwert Ermöglicht Ihnen die Anpassung des Schwarzwertes bei der Eingabe von Videosignalen. Ermöglicht Ihnen die Anpassung des IRE-Wertes bei der Eingabe von Videosignalen. Hinweis: IRE ist nur mit dem NTSC-Videoformat verfügbar.

  • Seite 37: Menü Anzeige

    Projektor verwenden Menü ANZEIGE ANZEIGE Format Auto Zoom Rändermaske Image Shift Geometrische Korrektur Drei Dimensionen Beenden Format Wählen Sie mit oder Ihr gewünschtes Seitenverhältnis zwischen 4:3, 16:9/16:10, LBX, Native, Auto (WXGA), 4:3, 16:9, Native, Auto (XGA) und 4:3, 16:9, LBX, Native, Auto (1080p). 1080P: 4:3: Dieses Format eignet sich für 4:3-Eingangsquellen.
  • Seite 38 Projektor verwenden LBX: Dieses Format ist für Nicht-16 x 9-, Letterbox-Quellen und für Benutzer, die externe 16 x 9-Objektive verwenden, geeignet, um Bilder mit dem Seitenverhältnis von 2,35:1 und mit voller AuÀösung anzuzeigen. Native: Dieses Format zeigt das Originalbild ohne Skalierung an. Auto: Diese Funktion wählt automatisch das passende Anzeigeformat aus.
  • Seite 39 Projektor verwenden XGA: 4:3: Dieses Format eignet sich für 4:3-Eingangsquellen. 16:9: Dieses Format ist für 16:9-Bildquellen wie Breitbild-Notebooks vorgesehen. Native: Dieses Format zeigt das Originalbild ohne Skalierung an. Auto: Diese Funktion wählt automatisch das passende Anzeigeformat aus. XGA-Skalierungstabelle: Source 480i/p 576i/p 1080i/p 720p...

  • Seite 40: Menü Geometrische Korrektur Anzeigen

    Projektor verwenden Menü Geometrische Korrektur anzeigen ANZEIGE Geometrische Korrektur Horizontale Trapezkorrektur Ver. Trapezkor. Auto. ver. Trapezkor. Vier Ecken Zurücksetzen Beenden Geometrische Korrektur Horizontale Trapezkorrektur (horizontale Trapezkorrektur): Drücken Sie zum Korrigieren horizontaler Trapezverzerrungen Ver. Trapezkor. (vertikale Trapezkorrektur): Drücken Sie zum Korrigieren vertikaler Trapezverzerrungen Auto.

  • Seite 41: Menü Anzeige > Drei Dimensionen

    Projektor verwenden Menü ANZEIGE > Drei Dimensionen ANZEIGE Drei Dimensionen 3D-Modus 3D->2D Drei Dimensionen 3D Format Auto 3D-Sync. umkehr. Beenden 3D-Modus Nutzen Sie diese Funktion zum Deaktivieren der 3D-Funktion oder zur Auswahl der geeigneten 3D-Funktion. 3D-Modus DLP Link VESA 3D Aus: Wählen Sie zum Abschalten des 3D-Modus „Aus“.

  • Seite 42: Menü Setup

    Projektor verwenden Menü SETUP SETUP Sprache Deutsch Projektion Bildschirmtyp Menüposition Sicherheit Projektor-ID Audioeinstellungen Erweitert Netzwerk Beenden Sprache Das OSD-Menü kann in verschiedenen Sprachen angezeigt werden. Drücken Sie zum Aufrufen des Untermenüs , wählen Sie dann mit oder Ihre gewünschte Sprache. Drücken Sie zum Abschließen der Auswahl „Enter“.
  • Seite 43 Projektor verwenden Bildschirmtyp Wählen Sie als Anzeigetyp 16:10 oder 16:9 (WXGA). Hinweis: „Bildschirmtyp“ ist nur für WXGA vorgesehen. Menüposition Hier stellen Sie die Position des Menüs auf der ProjektionsÀäche ein. Projektor-ID Über dieses Menü können Sie die ID (von 0 bis 99) einstellen. Die ID erlaubt Ihnen, per RS232 einen individuellen Projektor zu steuern.

  • Seite 44: Menü Setup > Audioeinstellungen

    Projektor verwenden Menü SETUP > Audioeinstellungen SETUP Audioeinstellungen Eingebaute Lautsprecher Stumm Lautstärke Audioeingang Audio Ausgang (Standby) Beenden Eingebaute Lautsprecher Wählen Sie zum Ein-/Ausschalten des internen Lautsprechers „Ein“ oder „Aus“. Stumm Mit dieser Option schalten Sie den Ton vorübergehend aus. Wählen Sie zum Aktivieren der Stummschaltung „Ein“. Wählen Sie zum Deaktivieren der Stummschaltung „Aus“.

  • Seite 45: Menü Setup > Audioeinstellungen > Lautstärke

    Projektor verwenden Menü SETUP > Audioeinstellungen > Lautstärke SETUP Audioeinstellungen : Lautstärke Audio Mikrofon Beenden Audio Passen Sie die Lautstärke an. Zum Verringern der Lautstärke drücken Sie erhöhen Sie die Lautstärke. Mikrofon (nur XGA) Passen Sie den Mikrofoneingangsschallpegel an. Drücken Sie zum Verringern des Mikrofoneingangsschallpegels Drücken Sie zum Erhöhen des Mikrofoneingangsschallpegels Menü...
  • Seite 46 Projektor verwenden Sicherheits-Timer Hier können Sie Zeiten (Monat/Tag/Stunde) zur Nutzung des Projektors festlegen. Nach Ablauf der Zeit wird die Eingabe des Kennworts verlangt. Sicherheits-Timer Monat Stunde Beenden Kennwort ändern Beim erstmaligen Verwenden: Drücken Sie zum Festlegen des Kennwortes „Enter“. Das Kennwort muss aus vier Ziffern bestehen. Geben Sie mit den Zifferntasten an der Fernbedienung oder dem OSD-Ziffernfeld Ihr neues Kennwort ein und drücken Sie dann zum Bestätigen des Kennwortes „Enter“.

  • Seite 47: Menü Setup > Netzwerk: Lan Settings

    Projektor verwenden Menü SETUP > Netzwerk: LAN Settings SETUP Netzwerk : LAN Einstellungen Netzwerkstatus Verbinden DHCP IP-Adresse Subnetzmaske Gateway MAC-Adresse Beenden Netzwerkstatus Zeigt den Netzwerkverbindungsstatus (reine Anzeige). DHCP Nutzen Sie diese Option zum Aktivieren oder Deaktivieren der DHCP-Funktion. Ein: Projektor bezieht automatisch eine IP-Adresse von Ihrem Netzwerk. Aus: Zum manuellen Zuweisen von IP-Adresse, Subnetzmaske, Gateway und DNS.
  • Seite 48 Projektor verwenden Hinweis: Standardbenutzername und -kennwort sind „admin“. Die Schritte in diesem Abschnitt basieren auf dem Windows 7-Betriebssystem. Bei Herstellung einer direkten Verbindung von Ihrem Computer zum Projektor* Setzen Sie die DHCP-Option am Projektor auf „Aus“. Kon¿gurieren Sie IP-Adresse, Subnetzmaske, Gateway und DNS am Projektor („Netzwerk: LAN Einstellungen“).

  • Seite 49: Menü Setup > Netzwerk: Control Settings

    Projektor verwenden Menü SETUP > Netzwerk: Control Settings SETUP Netzwerk : Steuerungseinstellungen Crestron Extron PJ Link AMX Device Discovery Telnet HTTP Beenden Crestron Wählen Sie mit dieser Funktion die Netzwerkfunktion (Port: 41794). Weitere Informationen ¿nden Sie unter http://www.crestron.com und www.crestron.com/getroomview. Extron Wählen Sie mit dieser Funktion die Netzwerkfunktion (Port: 2023).

  • Seite 50: Menü Setup > Netzwerk: Control Settings

    Projektor verwenden Menü SETUP > Netzwerk: Control Settings LAN_RJ45-Funktion Zur Vereinfachung der Benutzung bietet der Projektor verschiedene Netzwerk- und Fernverwaltungsfunktionen. Die LAN/RJ45-Funktion des Projektors über ein Netzwerk, bspw. zur externen Verwaltung: Ein-/Ausschalten, Helligkeits- und Kontrasteinstellungen. Sie können zudem die aktuellsten Projektorstatusinformationen einsehen, wie: Videoquelle, Stummschaltung etc.
  • Seite 51 Projektor verwenden LAN/RJ45 Verbinden Sie ein RJ45-Kabel mit den RJ45-Ports an Projektor und PC (Notebook). Wählen Sie am PC (Notebook) Start > Control Panel (Systemsteuerung) > Network Connections (Netzwerkverbindungen). Rechtsklicken Sie auf Local Area Connection (LAN-Verbindung) und wählen Sie Property (Eigenschaften).
  • Seite 52 Projektor verwenden Klicken Sie auf „Properties“ (Eigenschaften). Geben Sie IP-Adresse und Subnetzmaske ein, klicken Sie dann auf „OK“. Drücken Sie am Projektor die „Menu“-Taste. Wählen Sie mit SETUP > Netzwerk > LAN Einstellungen. Geben Sie folgende Verbindungsparameter ein: ± DHCP: Aus ±...
  • Seite 53 Projektor verwenden Der Projektor ist für die externe Verwaltung eingerichtet. Die LAN/RJ45-Funktion zeigt Folgendes: Informationen-Seite Haupt-Seite Werkzeuge-Seite IT-Helpdesk kontaktieren Deutsch...
  • Seite 54 Projektor verwenden Funktion RS232 per Telnet Es gibt eine alternative Möglichkeit zur RS232-Befehlssteuerung (im Projektor als „RS232 per Telnet“ bezeichnet) für die LAN/RJ45-Schnittstelle. Schnellstartanleitung für „RS232 per Telnet“ Prüfen und beziehen Sie die IP-Adresse im OSD des Projektors. Stellen Sie sicher, dass der PC/das Notebook auf die Webseite des Projektors zugreifen kann. Stellen Sie sicher, dass die „Windows-Firewall“-Einstellung deaktiviert ist, falls die „Telnet“-Funktion vom PC/Notebook ausge¿ltert wird.

  • Seite 55: Menü Setup > Erweitert

    Projektor verwenden muss mehr als 200 (ms) betragen. Menü SETUP > Erweitert SETUP Erweitert Logo Standard Logo-Aufnahme Closed Caption Beenden Logo Hier stellen Sie das gewünschte Startbild ein. Änderungen treten beim nächsten Einschalten des Projektors in Kraft. Standard: Das Standard-Startbild. Neutral: Im Startbild wird das Logo nicht angezeigt.

  • Seite 56: Menü Optionen

    Projektor verwenden Menü OPTIONEN OPTIONEN Eingabequelle Source Lock Große Höhe Info ausblenden Tastenfeldsperre Display Mode Lock Testbild Kein Eingabequelle Mit dieser Option können Sie Eingangsquellen aktivieren/deaktivieren. Rufen Sie durch Drücken der -Taste das Untermenü auf; wählen Sie die benötigten Quellen aus. Drücken Sie zum Abschließen der Auswahl „Enter“. Der Projektor tastet nur die aktivierten Eingänge ab.

  • Seite 57: Menü Optionen

    Projektor verwenden Display Mode Lock Mit „Ein“ oder „Aus“ können Sie die Anpassung der Anzeigemoduseinstellungen sperren oder freigeben. Testbild Diese Funktion zeigt ein Testbild an. Verfügbare Optionen sind Raster, Weißes Muster und Kein. Menü OPTIONEN OPTIONEN Hintergrundfarbe Blau Wandfarbe Fernbedienungseinstellungen 12V Trigger Beep Erweitert...

  • Seite 58: Menü Optionen

    Projektor verwenden Menü OPTIONEN OPTIONEN Filter Einstellungen Information Zurücksetzen Beenden Information Die Projektorinformationen erscheinen. Information S/N-Nummer F/W-Version Stromeingangsquelle AuÀösung Bildwiederholfrequenz Lampenstd. Hell Eco. Dynamic Eco+ Filterstunden Projektor-ID IP-Adresse Netzwerkstatus Verbinden Beenden Beenden Wählen Sie zum Verlassen des Menüs „Beenden“. Zurücksetzen Wählen Sie „Ja“...

  • Seite 59: Menü Optionen > Lampeneinstellungen

    Projektor verwenden Menü OPTIONEN > Lampeneinstellungen OPTIONEN Lampeneinstellungen Lampenstd. Hinweis zur Lampe Hell Lampenmodus Lampenstd. auf Null Beenden Lampenstd. Hier wird die Projektionsdauer angezeigt. Hinweis zur Lampe Hier entscheiden Sie, ob Sie über eine Meldung an das Auswechseln der Lampe erinnert werden möchten. Diese Meldung wird angezeigt, wenn die verbleibende Lebensdauer der Lampe 30 Stunden erreicht.

  • Seite 60: Menü Optionen > Fernbedienungseinstellungen

    Projektor verwenden Menü OPTIONEN > Fernbedienungseinstellungen OPTIONEN Fernbedienungseinstellungen Benutzer1 Testbild Benutzer2 Zoom Benutzer3 Info. Infrarot Funktion Beenden Benutzer1 Weisen Sie Benutzer1 die Standardfunktion zu. Der Standardwert ist „Testbild“. Benutzer1 Testbild Drücken Sie zum Aufrufen des nächsten Menüs , wählen Sie dann mit „HDMI2“, „VGA2“...

  • Seite 61: Menü Optionen > Erweitert

    Projektor verwenden Menü OPTIONEN > Erweitert OPTIONEN Erweitert Direkt einschalten Einschalten durch Signale Autom. aus (Min.) Zeitsteuerung (Min.) Kurzübersicht Betriebsmodus(Standby) Eco. Beenden Direkt einschalten Wählen Sie zum Aktivieren des „Direkt einschalten“-Modus „Ein“. Der Projektor schaltet sich automatisch ein, sobald er mit Strom versorgt wird; Sie müssen dazu nicht die „ “-Taste am Bedienfeld des Projektors oder an der Fernbedienung drücken.
  • Seite 62 Projektor verwenden Betriebsmodus(Standby) Hier legen Sie die Einstellungen des Betriebsmodus fest. Aktiv: Wählen Sie zum Zurückkehren zum normalen Bereitschaftsmodus „Aktiv“. Eco.: Durch Auswahl von „Eco.“ sparen Sie noch mehr Strom (< 0,5 W). Hinweis: Wenn die „Einschalten durch Signale“-Option auf „Ein“ oder die Option „Audio Ausgang (Standby)“ auf „Ein“...

  • Seite 63: Menü Optionen > Filter Einstellungen

    Projektor verwenden Menü OPTIONEN > Filter Einstellungen OPTIONEN Filter Einstellungen Filter Betriebsstunden Optional installierter Filter Filter Erinnerung 500 hr Filter zurücksetzen Beenden Filter Betriebsstunden Hier wird die Filterdauer angezeigt. Optional installierter Filter Wählen Sie diese Funktion zum Anzeigen oder Ausblenden der Warnmeldung nach 500 Betriebsstunden. Ja: Zeigt eine Warnmeldung nach 500 Betriebsstunden.

  • Seite 64: 3D-Einrichtung

    Projektor verwenden 3D-Einrichtung Schaltet den Projektor ein. Schließen Sie Ihre 3D-Quelle an. Bspw. einen 3D-Blu-ray-Player, eine Spielkonsole, einen PC, einen Digitalempfänger etc. Stellen Sie sicher, dass ein 3D-Medium eingelegt bzw. ein 3D-Kanal ausgewählt ist. Schalten Sie die 3D-Brille ein. Bitte beachten Sie die Bedienungsanleitung der 3D-Brille zur Bedienung der 3D-Brille.

  • Seite 65: Wartung

    WARTUNG Auswechseln der Lampe Der Projektor erkennt automatisch die Lebensdauer der Lampe. Wenn die Lampe fast am Ende Ihrer Einsatzzeit ist, erscheint eine Warnmeldung. Warnung Lampe Lampenlaufzeit überschritten. Wenn Sie diese Meldung sehen, wenden Sie sich zum Auswechseln der Lampe bitte baldmöglichst an Ihren Händler oder das nächste Kundencenter.

  • Seite 66: Auswechseln Der Lampe (Fortsetzung)

    Wartung Auswechseln der Lampe (Fortsetzung) Verfahren: Schalten Sie die Stromversorgung zum Projektor aus, indem Sie die „ “-Taste an der Fernbedienung oder am Projektorbedienfeld drücken. Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen. Trennen Sie das Gerät vom Stromnetz. Entfernen Sie den Staub¿lter.

  • Seite 67: Staub¿Lter Installieren Und Reinigen

    Wartung Staub¿lter installieren und reinigen Staub¿lter installieren Hinweis: Staub¿lter werden nur in ausgewählten Regionen mit übermäßigem Staub benötigt/mitgeliefert. Staub¿lter reinigen Sie sollten den Staub¿lter einmal alle drei Monate reinigen. Reinigen Sie ihn häu¿ger, falls der Projektor in einer staubigen Umgebung verwendet wird. Verfahren: Schalten Sie die Stromversorgung zum Projektor aus, indem Sie die „...

  • Seite 68: Zusätzliche Informationen

    ZUSÄTZLICHE INFORMATIONEN Kompatible AuÀösungen Digitale Kompatibilität B0/Hergestellt-Timing B0/Standard-Timing B0/Detail-Timing B1/Videomodus B1/Detail-Timing 720 x 400 bei 70 Hz XGA / WXGA: Natives Timing: 640 x 480p bei 60Hz 720 x 480p bei 60Hz 640 x 480 bei 60Hz 1440 x 900 bei 60Hz XGA: 1024 x 768 bei 60Hz 720 x 480p bei 60Hz 1280 x 720p bei 60Hz...

  • Seite 69: Bildgröße Und Projektionsabstand

    Zusätzliche Informationen True-3D-Videokompatibilität Eingangstiming 1280 x 720P bei 50Hz Oben/unten 1280 x 720P bei 60Hz Oben/unten 1280 x 720P bei 50Hz Frame Packing HDMI 1.4a-3D- 1280 x 720P bei 60Hz Frame Packing Eingang 1920 x 1080i bei 50 Hz Nebeneinander (halb) 1920 x 1080i bei 60 Hz Nebeneinander (halb) 1920 x 1080P bei 24 Hz...
  • Seite 70 Zusätzliche Informationen Objektivversatzbereich PJ-Objektivmitte zur oberen Bildkante Bildverschiebung Bereich Vertikaler Bereich bei Vertikal + Vertikal - Horizontal + Horizontal - (D) = (A) - (B) beliebiger horizontaler (Max.) (A) (Min) (B) (rechts) (links) Position 52,6 44,9 Nichtverfügbar 70,1 59,8 10,3 Nichtverfügbar 87,6 74,8...
  • Seite 71 Zusätzliche Informationen Objektivversatzbereich PJ-Objektivmitte zur oberen Bildkante Bildverschiebung Bereich Vertikaler Versatz (Hd) Bereich bei Vertikal + Vertikal - Horizontal + Horizontal - beliebiger (Max.) (A) (Min) (B) (rechts) (links) (D) = (A) - (B) horizontaler Position Zoll 52,0 44,3 Nichtverfügbar 0,07 2,76 57,8...
  • Seite 72 Zusätzliche Informationen Objektivversatzbereich PJ-Objektivmitte zur oberen Bildkante Bildverschiebung Bereich Vertikaler Bereich bei Vertikal + Vertikal - Horizontal + Horizontal - Vertikaler beliebiger horizontaler Versatzbereich (Max.) (A) (Min) (B) (rechts) (links) Position 54,5 46,6 60,5 51,8 Nichtverfügbar 75,7 64,8 10,9 Nichtverfügbar 90,8 77,7 13,1...

  • Seite 73: Ermittlung Der Mittleren Objektivversatzposition

    Zusätzliche Informationen Ermittlung der mittleren Objektivversatzposition Vertikale Objektivversatzmitte Das Bild muss sich in der Mitte seines horizontalen Versatzes be¿nden, bevor Sie das Bild auf die Mitte seines vertikalen Versatzes anpassen. Passen Sie den vertikalen Versatz an, bis das Bild den maximalen Versatzbereich nach unten erreicht. Kennzeichnung hier Maximaler Versatz...

  • Seite 74: Projektorabmessungen Und Deckenmontage

    Zusätzliche Informationen Projektorabmessungen und Deckenmontage Bitte verwenden Sie bei der Installation zur Vermeidung von Schäden am Projektor unser Deckenmontageset. Möchten Sie ein Deckenmontageset von einem anderen Anbieter verwenden, achten Sie bitte darauf, dass die Befestigungsschrauben den folgenden Angaben entsprechen: Schraubentyp: M4*3 Mindestschraubenlänge: 10 mm Objektiv 105,70...

  • Seite 75: Rs232-Protokollfunktionsliste

    Zusätzliche Informationen RS232-Protokollfunktionsliste Baudrate: 9600 Datenbit: 8 Parität: Kein Stoppbit: 1 Flusskontrolle: Kein UART16550 FIFO: Deaktivieren Projektorrückmeldung (bestanden): P Projektorrückmeldung (fehlgeschlagen): FXX = 01 ± 99, Projektor-ID, XX = 00 gilt für alle Projektoren Hinweis: Es folgt ein <CR> nach allen ASCII-Befehlen, 0D ist der HEX-Code für <CR> im ASCII-Code. SEND to projector 232 ASCII Code HEX Code...
  • Seite 76 Zusätzliche Informationen 232 ASCII Code HEX Code Function Description ~XX35 8 7E 30 30 33 35 20 38 0D ~XX35 10 7E 30 30 33 35 20 31 30 0D Blackboard ~XX35 11 7E 30 30 33 35 20 31 31 0D DICOM ~XX36 4 7E 30 30 33 36 20 34 0D...
  • Seite 77 Zusätzliche Informationen 232 ASCII Code HEX Code Function Description ~XX60 3 7E 30 30 36 30 20 33 0D 16:10(WXGA only) ~XX60 5 7E 30 30 36 30 20 35 0D LBX (WXGA and 1080p only) ~XX60 6 7E 30 30 36 30 20 36 0D Native ~XX60 7 7E 30 30 36 30 20 37 0D...
  • Seite 78 Zusätzliche Informationen 232 ASCII Code HEX Code Function Description ~XX70 10 7E 30 30 37 30 20 31 30 0D Norwegian/Danish ~XX70 11 7E 30 30 37 30 20 31 31 0D Finnish ~XX70 12 7E 30 30 37 30 20 31 32 0D Greek ~XX70 13 7E 30 30 37 30 20 31 33 0D...
  • Seite 79 Zusätzliche Informationen 232 ASCII Code HEX Code Function Description ~XX457 1 7E 30 30 34 35 37 20 31 0D ~XX458 0 7E 30 30 34 35 38 20 30 0D Telnet ~XX458 1 7E 30 30 34 35 38 20 31 0D ~XX459 0 7E 30 30 34 35 38 20 30 0D HTTP...
  • Seite 80 Zusätzliche Informationen 232 ASCII Code HEX Code Function Description ~XX111 1 7E 30 30 31 31 31 20 31 0D Lamp Reset ~XX320 1 7E 30 30 33 32 30 20 31 0D Optional Filter Installed ~XX320 0 7E 30 30 33 32 30 20 30 0D No (0/2 for backward compatible) ~XX322 0 7E 30 30 33 32 32 20 30 0D Filter Reminder...
  • Seite 81 Zusätzliche Informationen 232 ASCII Code HEX Code Function Projector Return Description ~XX122 1 7E 30 30 31 32 32 20 31 0D Sofware Version OKdddd dddd: FW version ~XX357 1 7E 30 30 33 35 34 20 31 0D LAN FW version Okeeeee eeeee: LAN FW version ~XX123 1...
  • Seite 82 Zusätzliche Informationen 232 ASCII Code HEX Code Function Projector Return Description ~XX151 1 7E 30 30 31 35 31 20 31 0D Model name n = 2 XGA n = 3 WXGA n = 4 1080p ~XX108 1 7E 30 30 31 30 38 20 31 0D Lamp Hours OKbbbb bbbb: LampHour ~XX108 2...

  • Seite 83: Ir-Fernbedienungscodes

    Zusätzliche Informationen IR-Fernbedienungscodes Power Switch Freeze Enter Page- Laser Page+ Keystone Volume Men u HDMI Vi deo User1 Us er 2 User3 Source Resync Schlüssel Schlüsselcode Druckschlüsselde¿nition Beschreibung Zum Ein-/Ausschalten des Projektors Power Power on / off drücken. Zum Ein-/Ausschalten der USB-Maus Switch Switch drücken.
  • Seite 84 Zusätzliche Informationen Schlüssel Schlüsselcode Druckschlüsselde¿nition Beschreibung Volume Zum Erhöhen/Verringern der Volume Lautstärke drücken. Volume Zum Ändern des Seitenverhältnisses eines Seitenverhältnis / angezeigten Bildes drücken. Als Zifferntaste „1“ nutzen. Zum Ein- oder Ausblenden des OSD-Menüs drücken. Menu / 2 Menu Als Zifferntaste „2“ nutzen. Zur manuellen Auswahl eines mit Ihrem 3D-Inhalt übereinstimmenden 3D-Modus...

  • Seite 85: Informationen-Taste Nutzen

    Zusätzliche Informationen Informationen-Taste nutzen Die Informationen-Funktion gewährleistet eine einfache Einrichtung sowie eine problemlose Bedienung. Drücken Sie zum Öffnen des Informationen-Menüs die „i“-Taste am Bedienfeld. Die Information-Taste funktioniert nur, wenn keine Eingangsquelle erkannt wird. Information S/N-Nummer F/W-Version Stromeingangsquelle AuÀösung Bildwiederholfrequenz Lampenstd. Hell Eco.

  • Seite 86: Problemlösung

    Zusätzliche Informationen Problemlösung Falls Probleme mit dem Projektor auftreten, beachten Sie bitte folgende Informationen. Falls sich ein Problem nicht beseitigen lässt, wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundencenter. Bildprobleme Es wird kein Bild angezeigt. Überprüfen Sie, ob alle Kabel und Stromverbindungen, wie im Abschnitt „Installation“ beschrieben, richtig und fest angeschlossen sind.
  • Seite 87 Zusätzliche Informationen Bild ist invertiert Wählen Sie „SETUP --> Projektion“ im OSD-Menü und ändern die Projektionsrichtung. Verschwommene Doppelbilder Drücken Sie die „3D“-Taste und wählen Sie „Aus“; dadurch können Sie verhindern, dass normale 2D-Bilder als verschwommene Doppelbilder angezeigt werden. Zwei Bilder, side-by-side-Format Drücken Sie die „3D“-Taste und wählen bei einem zweidimensionalen HDMI 1.3 2D-Eingangssignal (1080i, nebeneinander) „Side By Side“.

  • Seite 88: Warnanzeige

    Zusätzliche Informationen Warnanzeige Wenn die Warnanzeigen (siehe unten) auÀeuchten oder blinken, schaltet sich der Projektor automatisch aus: „Lampen“-LED leuchtet rot, „Betrieb/Bereitschaft“-Anzeige blinkt rot. „Temperatur“-LED leuchtet rot, „Betrieb/Bereitschaft“-Anzeige blinkt rot. Dies zeigt an, dass der Projektor überhitzt ist. Unter normalen Bedingungen kann der Projektor anschließend wieder eingeschaltet werden.
  • Seite 89 Zusätzliche Informationen Temperaturwarnung: Achtung! TEMPERATUR ZU HOCH Bitte: 1. Stellen Sie sicher, dass die Lüftungswege frei sind. 2. Stellen Sie sicher, dass die Umgebungstemperatur unter 40 Grad C ist. Wenn das Problem durch die oben angegebenen Hinweise nicht beseitigt wird. Bitte kontaktieren Sie das Service Center.

  • Seite 90: Technische Daten

    Zusätzliche Informationen Technische Daten Optisch Beschreibung Native AuÀösung XGA / WXGA / 1080p Maximale AuÀösung 1080p/75 Hz (max. Bandbreite: 225 MHz) für HDMI Objektiv 2,5 (Weitwinkel) ± 3,26 (Tele) bei 60 Zoll - XGA: 21,76”~300,6” Bildgröße (diagonal) - WXGA: 25,66”~301,15” - 1080P: 26,2”~301,1”...
  • Seite 91 Zusätzliche Informationen Mechanisch Beschreibung Installationsausrichtung Front, Rück, Front-Decke Rück-Decke Abmessungen 369 mm (B) x 294,5 mm (T) x 123,26 mm (H) Gewicht 4,6 kg Im Betrieb: 5 ± 40 °C im Hell-Modus (normaler Modus), 10 bis 85 % Feuchtigkeit (nicht kondensierend) Umgebungsbedingungen Im Betrieb: 5 ±...

  • Seite 92: Optoma-Niederlassungen Weltweit

    Zusätzliche Informationen Optoma-Niederlassungen weltweit Bitte wenden Sie sich für Service und Kundendienst an Ihre örtliche Niederlassung. Japan 3178 Laurelview Ct. 888-289-6786 東京都足立区綾瀬3-25-18 Fremont, CA 94538, USA 510-897-8601 info@os-worldwide. 株式会社オーエ ス www.optomausa.com services@optoma.com コ ン タ ク ト セン タ ー:0120-380-495 www.os-worldwide.com...
  • Seite 93 www.optoma.com...
