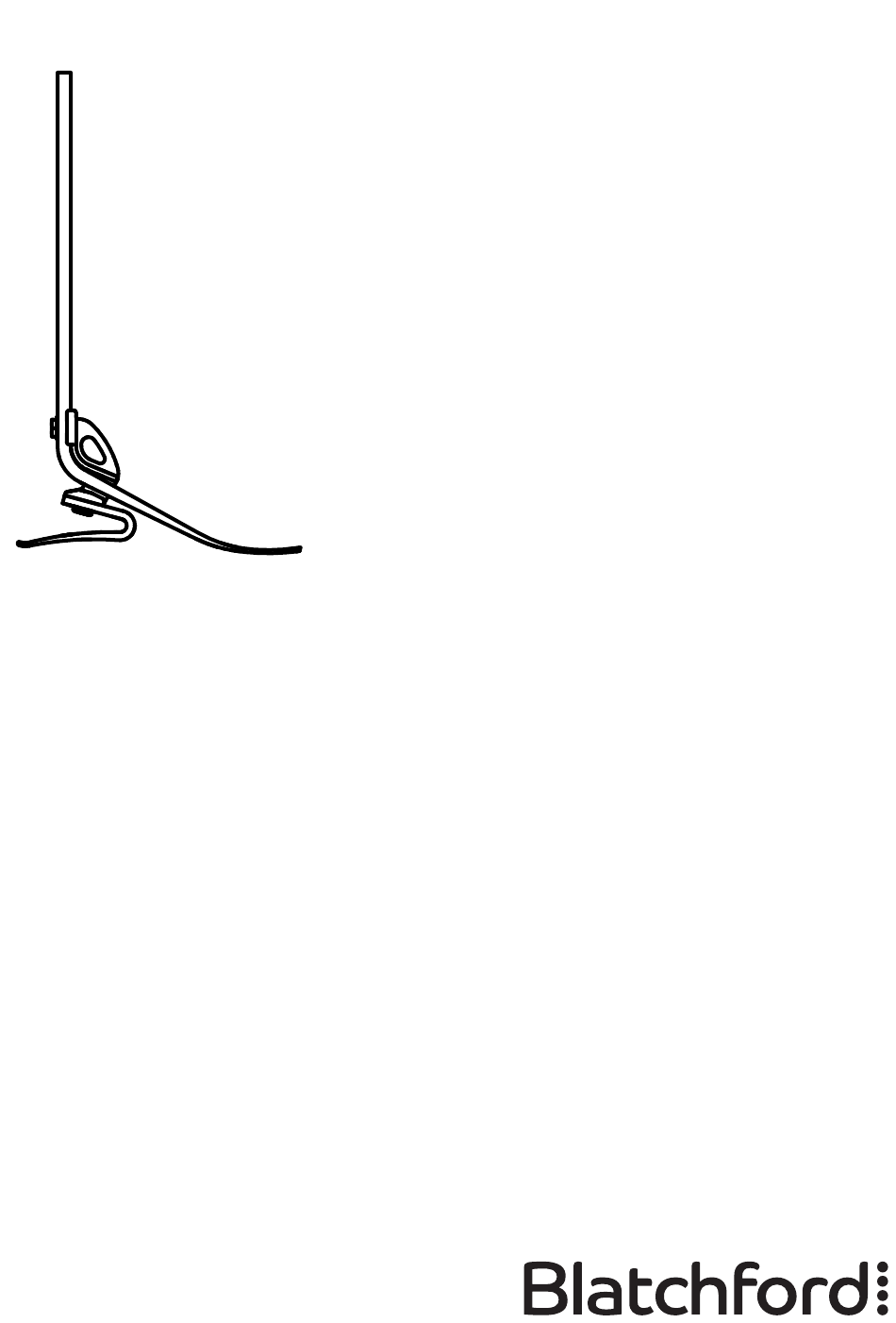

- Seite 1 Elite Blade Instructions for Use EB22L1S–EB30R9S EB22L1SD–EB30R9SD Instructions for Use Instructions D’Utilisation Gebrauchsanweisung Istruzioni per L’Uso Instrucciones de Uso Bruksanvisning Инструкция протезиста Kullanım Talimatları...
-
Seite 27: Beschreibung Und Verwendungszweck
Anwendung: Diese Gebrauchsanweisung ist für das Fachpersonal vorgesehen. Die Bezeichnung Produkt bezieht sich in dieser Gebrauchsanweisung auf den Elite Blade. Das Produktist ausschließlich als Teil einer Prothese der unteren Extremitäten einzusetzen. Ein leichter Prothesenfuß mit hoher Energierückgabe, der sich ideal für den Einsatz mit hohen Stoßbelastungen eignet –... - Seite 28 Mobilitätsklassen 3 Der Anwender besitzt die Fähigkeit oder das Potenzial, sich mit verschiedenen Gehgeschwindigkeiten fortzubewegen. Er besitzt die Fähigkeit, die meisten Umwelthindernisse zu überwinden und kann berufliche, therapeutische und sportliche Aktivitäten ausüben, die mehr von der Prothese verlangen als einfache Fortbewegung. Hinweis: Sollte die Wahl zwischen zwei Kategorien liegen, ist die jeweils nächsthöhere Federsetkategorie auszuwählen.
-
Seite 29: Funktion
Das Produkt muss fertig bearbeitet sein, damit kein Wasser in die Fußkosmetik eintreten kann. Falls dennoch Wasser in die Fußkosmetik gelangt, sollte die Prothese vor jeder weiteren Benutzung umgedreht und getrocknet werden. Nur zur Verwendung bei Temperaturen zwischen -15 °C und +50 °C vorgesehen. Wir empfehlen den Einsatz von Blatchford-Produkten mit diesem Produkt. 938295S/2-0120... -
Seite 30: Aufbaurichtlinie
6 Aufbaurichtlinie Statischer Aufbau Einstellung der Länge Hinweis: Die Blattfeder sollte senkrecht sein, wenn diese mit einer Schuhabsatzhöhe von 10 mm verwendet wird. Bei Schuhen mit einer geringeren Absatzhöhe muss möglicherweise ein Ausgleich unter der Ferse verwendet Oberschenkel werden. Die Blattfeder auf die ungefähre Länge zuschneiden und dabei 10 bis 15 mm für die Lotlinie abschließende Längelassen. -
Seite 31: Schnittlänge Der Blattfeder
7 Schnittlänge der Blattfeder Zu jeder Zeit geeignete Schutzausrüstung, einschließlich Absaugvorrichtungen, verwenden. Zu jeder Zeit darauf achten, dass Finger nicht eingeklemmt werden können. Note… Für die folgende Anleitung wird ein dreh- und verschiebbarer Pyramidenadapter verwendet. Wenn ein alternativer Adapter benötigt wird, sollte dies im Aufbauprozess berücksichtigt werden. - Seite 32 7 Schnittlänge der Blattfeder (Fortsetzung) Schaft entfernen, Befestigungsklemme in den Schraubstock platzieren und Prothesenlänge zuschneiden. Zapfenschrauben einsetzen, um Zwei Löcher mit einem Durchmessen von 8,1 in Schäden an den Komponenten zu vermeiden. die Bohrbuchsen bohren. Pyramide in das obere Gehäuse schieben (oder Ende der Blattfeder entgraten.
-
Seite 33: Entfernen Der Fußkosmetik Und Austausch Der Vorfußblatt- Und Fersenfeder
8 Entfernen der Fußkosmetik und Austausch der Vorfußblatt- und Fersenfeder Oberes Gehäuse von der Blattfeder entfernen. Untere Trägerschraube entfernen. Fersen-/Trägereinheit von der Fußkosmetik/ Blattfeder von Träger/Fußkosmetik entfernen. Gleitsocke entfernen. 940081 13 mm Neue Fersenfeder befestigen, Loctite (243) auftragen und Schrauben festziehen (15 Nm). Fersenfeder vom Träger entfernen. -
Seite 34: Entfernen Der Fußkosmetik Und Austausch Der Blattfeder
8 Entfernen der Fußkosmetik und Austausch der Blattfeder (Fortsetzung) 928017 25 Nm Blattfeder am Fersenträger befestigen. Loctite (243) auftragen und Schraube festziehen Gleitsocke anpassen und Fußkosmetik mit 928017 schmieren. (25 Nm). 928017 Gleitsocke anpassen und Fußkosmetik mit 928017 schmieren. Einheit in die Fußkosmetik einsetzen, Hebel verwenden, um die Einheit in die Vorfußfeder in die Fußkosmetik einrasten. - Seite 35 9 Hinweise zur Anpassung Federn werden in passenden Sets geliefert, d. h. die Prothesen-/Vorderfuß- und Fersenfedern wurden so entwickelt, dass sie für die meisten Anwender im Zusammenspiel einen flüssigen Gang bieten. Fersenkeil Ein Fersenkeil wird mit dem Prothesenfuß mitgeliefert. Das Einsetzen des Keils sorgt dafür, dass sich die Fersenfeder versteift.
-
Seite 36: Technische Daten
10 Technische Daten Betriebs- und -15 °C bis +50 ˚C Lagerungstemperatur: Gewicht der Komponente (Fußgröße 690 g 26): Mobilitätsklasse: Maximales Körpergewicht des 166 kg Anwenders: Separat gelieferte Aufbauhilfe ist Proximale Adaption: verfügbar Bauhöhe: 200-365 mm (siehe Diagramm unten) Absatzhöhe 10 mm Aufbauhöhe Größen 22-26 = 65 mm 365 mm... -
Seite 37: Fußkosmetik
11 Bestellinformationen Bestellbeispiel Erhältlich von Größe 22 bis Größe 30: EB22L1S bis EB30R9S EB22L1SD bis EB30R9SD Größe Seite Breite* Sandal Federset- (für dunkel „D“ hinzufügen) (L/R) (S/B) Kategorie z. B. EB25LN5S * nur Größen 25-27. Das Feld für die Breite bei anderen Größe auslassen. Federsets Fußgrößen Kategorie... -
Seite 38: Ce-Konformität
Das Produkt entspricht den Anforderungen der 93/42/EWG-Richtlinien für medizinische Produkte. Dieses Produkt wurde entsprechend der Klassifikationskriterien, die in Anhang IX der Richtlinien aufgeführt werden, als Produkt der Klasse I eingestuft. Die Konformitätserklärung wurde deshalb von Blatchford Products Limited abgegeben, mit alleiniger Verantwortung gemäß Anhang VII der Richtlinien. Garantie Die Garantie für das Produkt beträgt 36 Monate, für die Fußkosmetik 12 Monate und für die... - Seite 99 938295S/2-0120...
