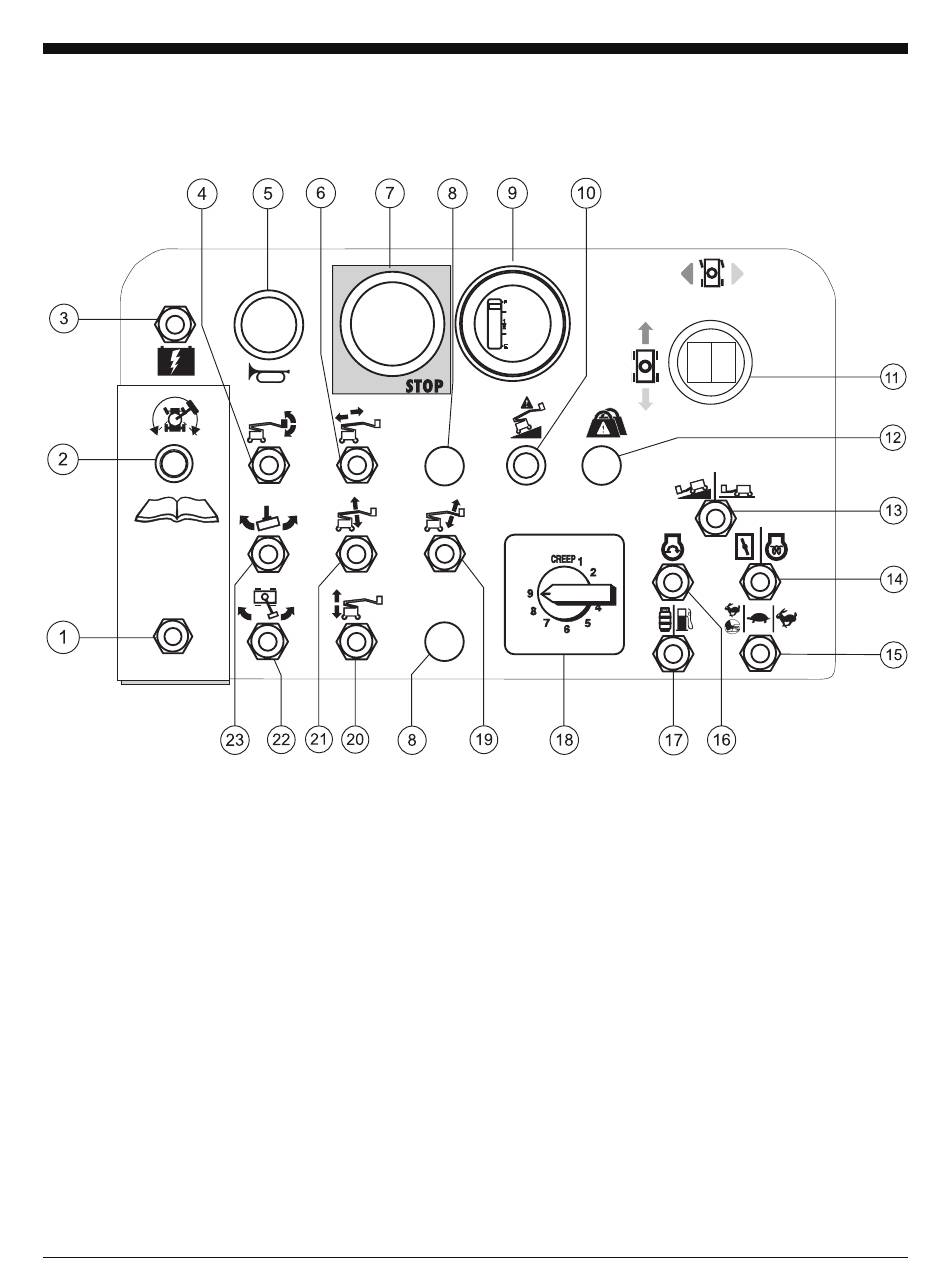

Plattformsteuerpult
1 Schalter Antriebsaktivierung
2 Anzeigelampe
Antriebsaktivierung
3 Reserveantriebsschalter
4 Schalter Plattform ausrichten
5 Hupentaster
6 Schalter Primärausleger
ausfahren/einfahren
7 Roter NOT-AUS-Taster
8 Nicht verwendet
9 Batterieladestandsanzeige
(Option)
10 Anzeigelampe Maschine nicht
horizontal (falls vorhanden)
Teile-Nr. 82594GR
11 Proportionaler Steuerhebel für
die Fahrfunktion und
Daumenwippschalter für die
Lenkfunktion
12 Anzeigelampe Plattform-
überlastung (falls vorhanden)
13 Auswahlschalter
Fahrgeschwindigkeit
14 Benzin-/Propangasmodelle:
Starthilfeschalter
Dieselmodelle:
Vorglühschalter (Option)
15 Auswahlschalter
Leerlaufdrehzahl
· Hase und Fußschalter:
durch Fußschalter aktivierte
Volllastdrehzahl
· Schildkröte: niedrige
Leerlaufdrehzahl
· Hase: Volllastdrehzahl
Genie Z-34/22 IC
Bedienungsanleitung
Steuerung
16 Schalter Motor starten
17 Benzin-/Propangasmodelle:
Auswahlschalter Benzin/
Propangas
18 Geschwindigkeitsregler der
Auslegerfunktion
19 Schalter Korbausleger heben/
senken
20 Schalter Sekundärausleger
heben/senken
21 Schalter Primärausleger
heben/senken
22 Schalter Drehtisch drehen
23 Schalter Plattform schwenken
