200S – Bedienfeld und Bildschirm

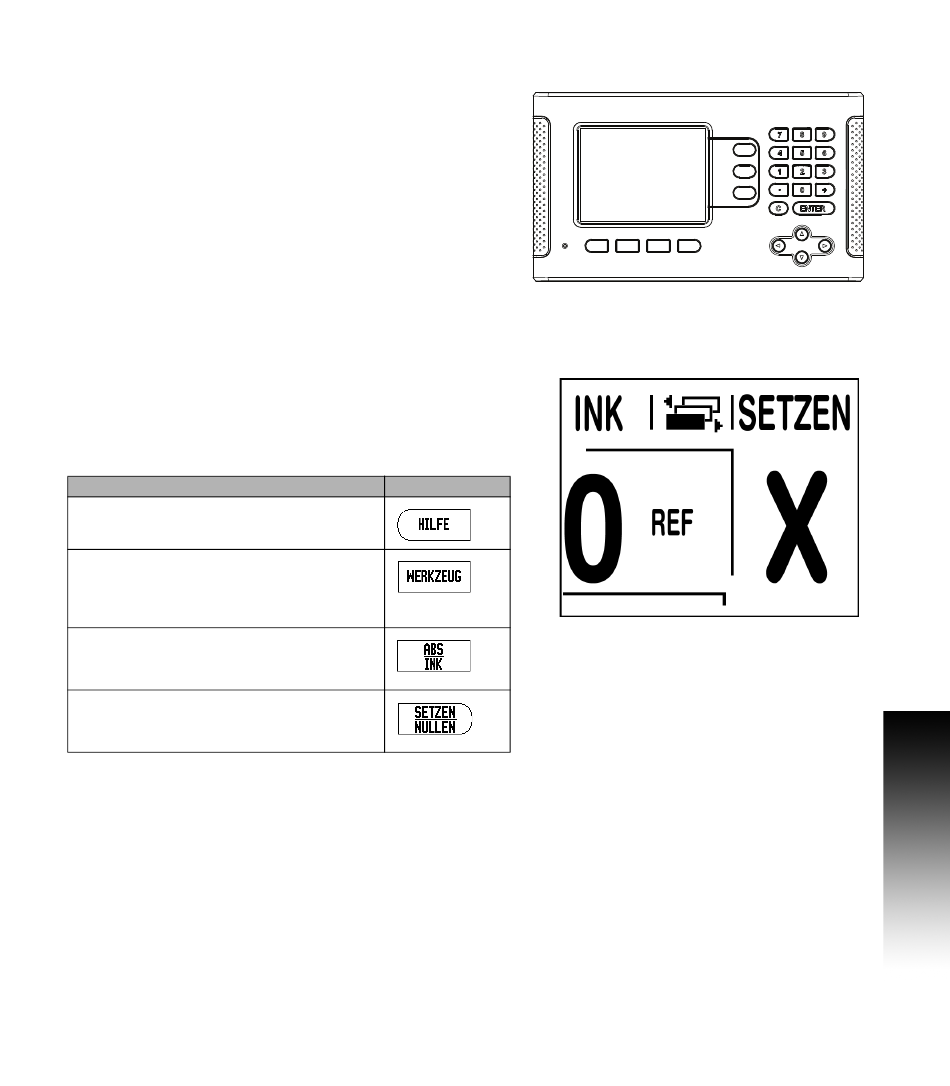

1 Anzeigebereich
2 Softkeys
3 LED Stromanzeige
4 Pfeiltasten: z. B. NACH-OBEN/NACH-UNTEN-Taste u. a. zum
Einstellen des Farbkontrasts des LCD-Bildschirms
5 Achstasten
6 Numerische Tasten
7 Taste ENTER
8 CLEAR Taste
200S – Softkeys
In beiden Betriebsarten stehen Ihnen mehrere Bildschirmseiten mit
Softkey-Funktionen zur Verfügung, durch die Sie mit der NACH-LINKS/
NACH-RECHTS-Taste [4] blättern können. Der Seitenindikator in der
Statusleiste dient zur Orientierung. Er zeigt die Anzahl der Seiten an,
wobei die Seite, auf der Sie sich gerade befinden, dunkel markiert ist.
1 Seitenindikator
2 Anzeige SETZEN/NULLEN
Softkey-Funktion (Bildschirmseite 1)
Öffnet die Online-Hilfe.
Öffnet die Werkzeugtabelle. (Informationen
über die Anwendung Fräsen finden Sie auf
Seite 21 und über die Anwendung Drehen auf
Seite 46.)
Schaltet zwischen den Betriebsarten Istwert
(absolut) und Restweg (inkremental) um.
(Siehe Seite 12.)
Schaltet zwischen den Funktionen Setzen und
Nullen um. Verwendung mit entsprechenden
Achstasten (Seite 19).
