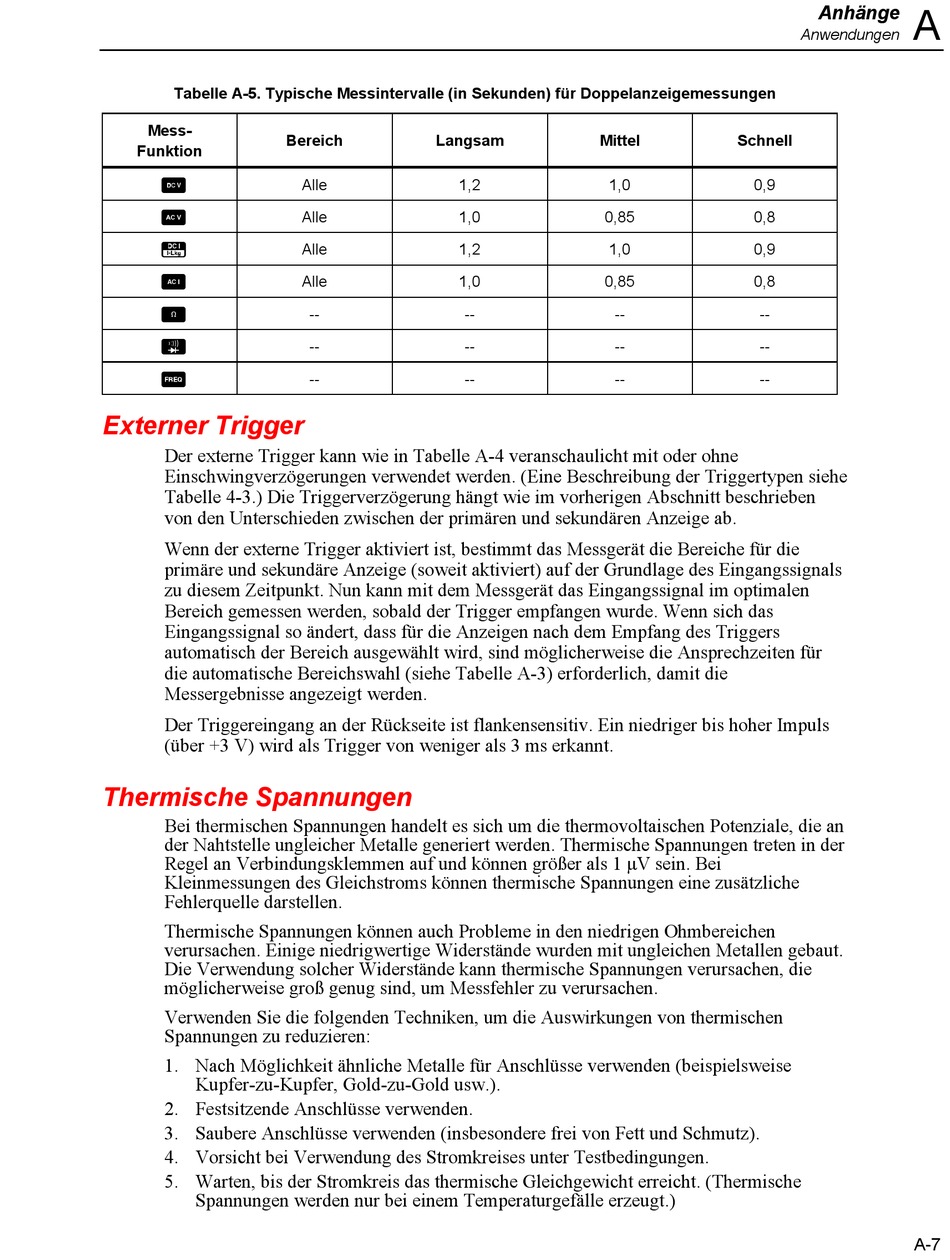

Tabelle A-5. Typische Messintervalle (in Sekunden) für Doppelanzeigemessungen
Mess-
Funktion
Externer Trigger
Der externe Trigger kann wie in Tabelle A-4 veranschaulicht mit oder ohne
Einschwingverzögerungen verwendet werden. (Eine Beschreibung der Triggertypen siehe
Tabelle 4-3.) Die Triggerverzögerung hängt wie im vorherigen Abschnitt beschrieben
von den Unterschieden zwischen der primären und sekundären Anzeige ab.
Wenn der externe Trigger aktiviert ist, bestimmt das Messgerät die Bereiche für die
primäre und sekundäre Anzeige (soweit aktiviert) auf der Grundlage des Eingangssignals
zu diesem Zeitpunkt. Nun kann mit dem Messgerät das Eingangssignal im optimalen
Bereich gemessen werden, sobald der Trigger empfangen wurde. Wenn sich das
Eingangssignal so ändert, dass für die Anzeigen nach dem Empfang des Triggers
automatisch der Bereich ausgewählt wird, sind möglicherweise die Ansprechzeiten für
die automatische Bereichswahl (siehe Tabelle A-3) erforderlich, damit die
Messergebnisse angezeigt werden.
Der Triggereingang an der Rückseite ist flankensensitiv. Ein niedriger bis hoher Impuls
(über +3 V) wird als Trigger von weniger als 3 ms erkannt.
Thermische Spannungen
Bei thermischen Spannungen handelt es sich um die thermovoltaischen Potenziale, die an
der Nahtstelle ungleicher Metalle generiert werden. Thermische Spannungen treten in der
Regel an Verbindungsklemmen auf und können größer als 1 μV sein. Bei
Kleinmessungen des Gleichstroms können thermische Spannungen eine zusätzliche
Fehlerquelle darstellen.
Thermische Spannungen können auch Probleme in den niedrigen Ohmbereichen
verursachen. Einige niedrigwertige Widerstände wurden mit ungleichen Metallen gebaut.
Die Verwendung solcher Widerstände kann thermische Spannungen verursachen, die
möglicherweise groß genug sind, um Messfehler zu verursachen.
Verwenden Sie die folgenden Techniken, um die Auswirkungen von thermischen
Spannungen zu reduzieren:
1. Nach Möglichkeit ähnliche Metalle für Anschlüsse verwenden (beispielsweise
Kupfer-zu-Kupfer, Gold-zu-Gold usw.).
2. Festsitzende Anschlüsse verwenden.
3. Saubere Anschlüsse verwenden (insbesondere frei von Fett und Schmutz).
4. Vorsicht bei Verwendung des Stromkreises unter Testbedingungen.
5. Warten, bis der Stromkreis das thermische Gleichgewicht erreicht. (Thermische
Spannungen werden nur bei einem Temperaturgefälle erzeugt.)
Bereich
Langsam
Alle
1,2
Alle
1,0
Alle
1,2
Alle
1,0
--
--
--
--
--
--
Mittel
Schnell
1,0
0,9
0,85
0,8
1,0
0,9
0,85
0,8
--
--
--
--
--
--
Anhänge
A
Anwendungen
A-7
