BEDIENUNGSANLEITUNG
Dreh- und schwenkbare Wandmontage
SICHERHEITSHINWEISE
1. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie mit der Montage und dem Aufbau beginnen.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Folgen Sie den Anleitungen.
4. Beachten Sie stets alle Sicherheitshinweise. Entfernen Sie niemals Sicherheitshinweise oder andere Infor-
mationen von dem Produkt.
5. Seien Sie beim Montieren des Produkts aufmerksam und schützen sich vor Verletzungen.
6. Dieses Produkt ist ausschließlich für den Einsatz in Innenräumen bestimmt. Der Einsatz im Außenbereich
kann zu Schäden am Produkt und zu Personenschäden führen.
7. Nehmen Sie keine Veränderungen an diesem Produkt vor.
8. Beachten Sie bei der Entsorgung die in Ihrem Land geltenden Gesetze. Trennen Sie bei der Entsorgung bitte
Kunststoff und Papier bzw. Kartonagen voneinander.
9. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.
10. Falls Sie Fragen zu dieser Anleitung oder zu den Sicherheitshinweisen haben, wenden Sie sich bitte an Ihren
Fachhändler/Vertrieb.
HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.
com/media/pdf/Manufacturers-Declarations-LDSYSTEMS_DE_EN_ES_FR.pdf
Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail Info@
adamhall.com / +49 (0)6081 / 9419-0
KORREKTE ENTSORGUNG DIESES PRODUKTS
(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem
Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht
zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch un-
kontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen
und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie
Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben
wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren
Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt
darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.
Weitere Informationen bietet die detaillierte Online-Bedienungsanleitung im Downloadbereich dieses Produktes unter: www.ld-systems.com
A
C
A
Adam Hall GmbH · Daimlerstr. 9 · 61267 Neu-Anspach · Germany
Tel.: (+49) 60 81 / 94 19 0 · Fax: (+49) 60 81 / 94 19 1000 · eMail: mail@adamhall.com
LDEB(102)G3WMB1
LDEB102G3WMB1 (GEEIGNET FÜR LDEB102G3, LDEB102AG3)
LDEBG3WMB1 (GEEIGNET FÜR LDEB122G3, LDEB122AG3, LDEB152G3, LDEB152AG3)

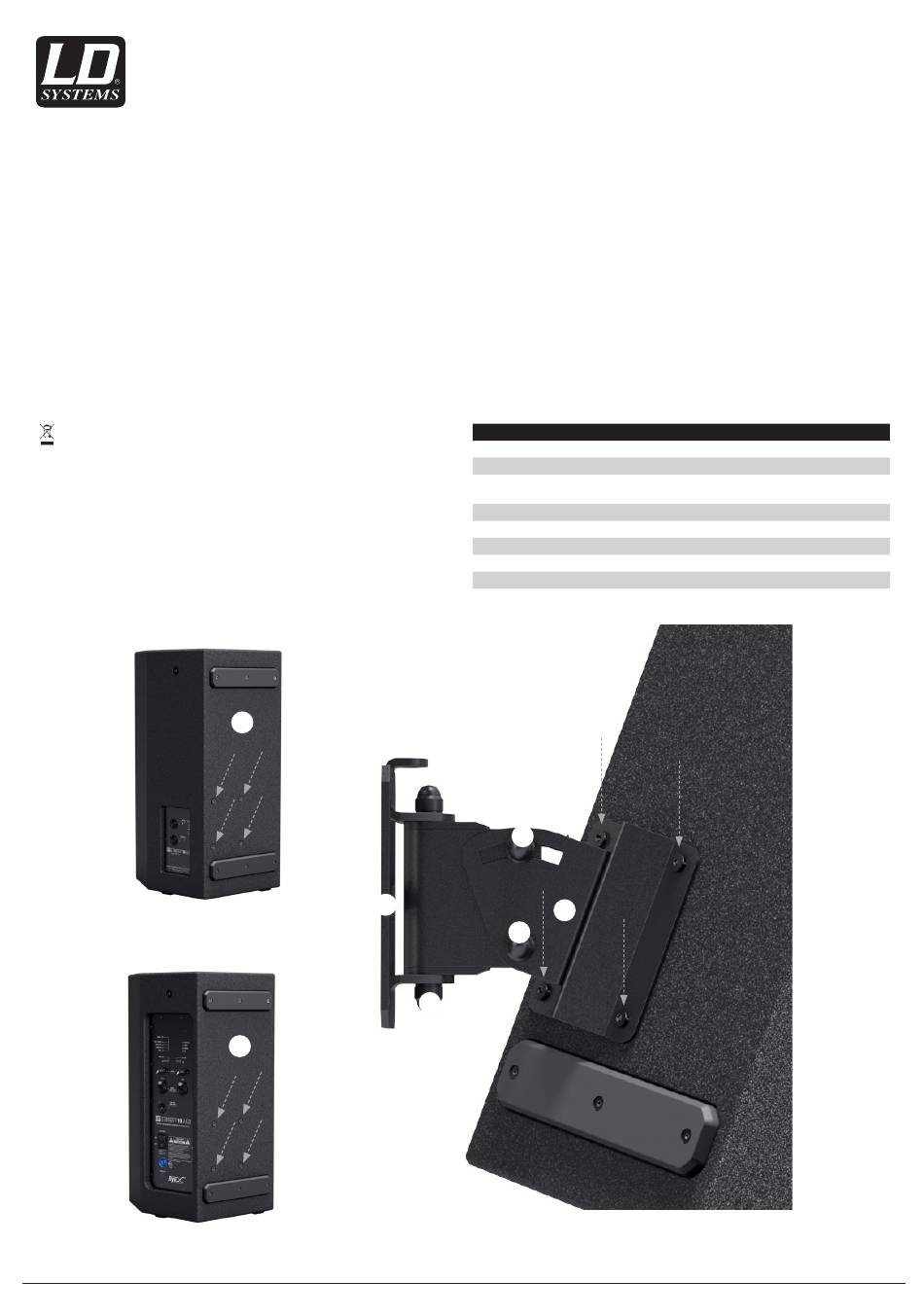

1. Entfernen Sie die vier M6 Schrauben A auf der Rückseite des Lautsprechers.
2. Lösen Sie die Schraube E der Wandhalterung leicht (nicht entnehmen), lösen Schraube D vom Kipp- &
Schwenkarm, entnehmen sie und heben den U-Bügel mit Halteplatte B aus der Halterung. Schrauben Sie den
U-Bügel mit Halteplatte B mit Hilfe der mitgelieferten Schrauben auf der Rückseite des Lautsprechers fest.
3. Schrauben Sie die Montageplatte C mit der Sicherungsöse nach oben an einer geeigneten Stelle
senkrecht an eine tragfähige Wand (4 Schrauben LDEB102G3WMB1 / 8 Schrauben LDEBG3WMB1).
Verwenden Sie geeignete Schrauben und Dübel etc. und achten auf festen Halt.
4. Setzen Sie nun den Lautsprecher mit dem montierten U-Bügel mit Halteplatte B auf die Halterung an
der Wand, setzen die Schraube D wieder an der dafür vorgesehenen Stelle ein und befestigen sie mit
Hilfe der zuvor entfernten Schraubenmutter.
5. Den Lautsprecher können Sie vertikal neigen, indem Sie die Schraubenmutter E leicht lösen, den
gewünschten Winkel einstellen und die Schraubenmutter wieder festziehen. Horizontal können Sie den
Lautsprecher verstellen, indem Sie die Schraubenmutter F leicht lösen (Plastikkappe vorher entfernen),
den Winkel nach Wunsch einstellen und die Schraubenmutter wieder festziehen.
TECHNISCHE DATEN
Modellbezeichnung:
Typ:
Teil:
Passend für:
Material:
Oberfläche:
Farbe:
Max. Belastbarkeit
Abmessungen (B x H x T):
Gewicht:
E
B
D
F
LDEB102G3WMB1
LDEBG3WMB1
PA-Lautsprecher-Zubehör
PA-Lautsprecher-Zubehör
Wandhalterung
Wandhalterung
LDEB102G3, LDEB102AG3
LDEB122G3, LDEB122AG3
LDEB152G3, LDEB152AG3
Stahl
Stahl
pulverbeschichtet
pulverbeschichtet
Schwarz
Schwarz
20 kg
30 kg
100 mm x 157 mm x 160 mm
120 mm x 220 mm x 160 mm
1,4 kg
1,8 kg
DE
