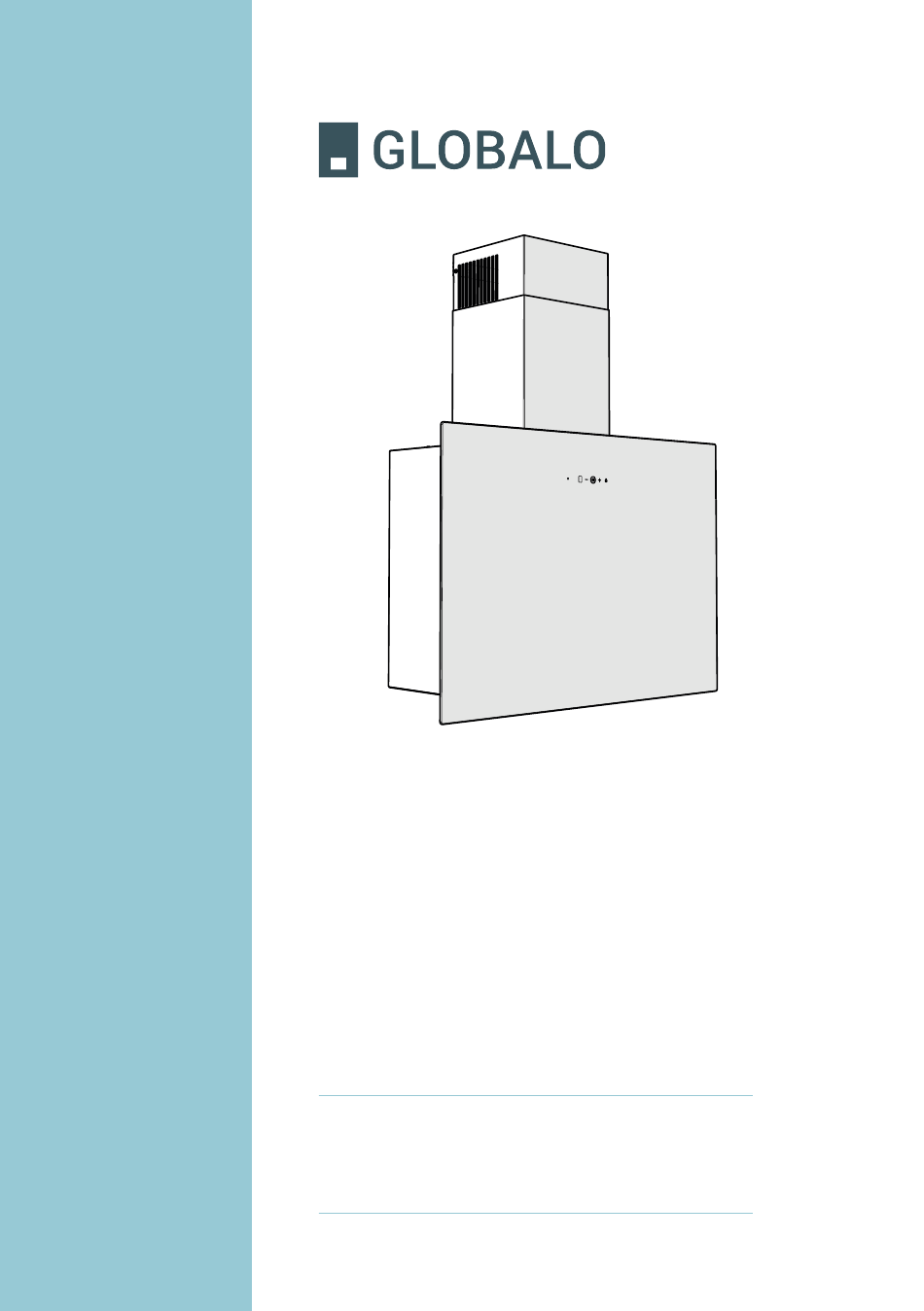

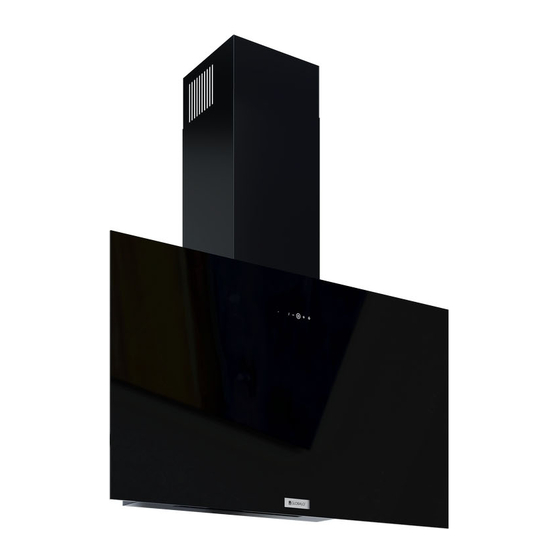

- Seite 1 PL Okap kuchenny EN Wall Hood DE Wandhaube LONIS Lonis 75 Lonis 90 PL Instrukcja montażu i użytkowania EN Operating and installation instructions DE Gebrauchs- und Montageanleitung...
- Seite 22 Table of GENERAL INFORMATION ON SAFETY AND INSTALLATION contents ENVIRONMENTAL PROTECTION TECHNICAL SPECIFICATION 26-27 INSTALLATION AND OPERATION OPERATING MODE WITH EXHAUST OR CLOSED AIR CIRCULATION PREPARATION BEFORE HOOD INSTALLATION 30-33 HOOD INSTALLATION LIGHT BULB REPLACEMENT POWER SUPPLY CONNECTION CLEANING AND MAINTENANCE CARBON FILTER 34-35 ANTI-GREASE FILTER...
- Seite 42 Inhaltsverzeichnis 44-45 ALLGEMEINE SICHERHEITS- UND MONTAGEBEDINGUNGEN UMWELTSCHUTZ TECHNISCHE DATEN 46-47 MONTAGE UND BETRIEB ABLUFTBETRIEB ODER UMLUFTBETRIEB VORBEREITUNGEN ZUR INSTALLATION DER DUNSTABZUGSHAUBE 50-53 INSTALLATION DER DUNSTABZUGSHAUBE GLÜHLAMPENWECHSEL ELEKTRISCHER ANSCHLUSS REINIGUNG UND WARTUNG KOHLEFILTER FETTFILTER 56-57 STEUERUNG DER DUNSTABZUGSHAUBE WAS IST BEI PROBLEMEN ZU TUN? ENERGIEETIKETT METHODEN ZUR REDUZIERUNG DER UMWELTEINWIRKUNG DES KOCHPROZESSES KUNDENDIENST...
- Seite 43 ZUGSHAUBE. FÜR IHRE SICHERHEIT SIND DIE MIT DIESEM SYMBOL GEKENNZEICHNETEN HINWEISE UNBEDINGT ZU BERÜCKSICHTIGEN! Hauptsitz der Firma GLOBALO Maków 10 Str. 38-500 Sanok Polen Tel.: +48 13 49 27 560 https://globalo.pl e-mail: biuro@globalo.pl Kundendienst: Tel.: +48 13 49 27 560 App. 3 Mobile: +48 609 055 660 e-mail: serwis@globalo.pl https://globalo.pl/serwis/...
-
Seite 44: Allgemeine Sicherheits- Und Montagebedingungen
ALLGEMEINE SICHERHEITS- UND MONTAGEBEDINGUNGEN • Bewahren Sie diese Gebrauchsanleitung auf, um sie jederzeit nutzen zu können. • Lesen Sie den Inhalt dieser Gebrauchsanleitung, die detaillierte Informationen zur Installation, Montage und Wartung der Dunstabzugshaube enthält. • Die Dunstabzugshaube kann von der in Zeichnungen dieser Gebrauchsanleitung dargestellten Dunstabzugshaube abweichen, aber die Empfehlungen für Betrieb, Wartung und Montage bleiben jedoch unverändert. -
Seite 45: Umweltschutz
• Kinder dürfen nicht mit dem Gerät spielen. • Reinigung und Wartung dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden. ACHTUNG! DIE ZUGÄNGLICHEN TEILE KÖNNEN WÄHREND DES HERDBETRIEBS HEISS SEIN. WENN SCHRAUBEN ODER BEFESTIGUNGELEMENTE NICHT NACH VORGABEN DER GEBRAUCHS- UND MONTAGEANLEITUNG VERWENDET WERDEN, BESTEHT EINE STROMSCHLAGGEFAHR UMWELTSCHUTZ Das Gerät ist aus hochwertigen Materialien hergestellt, die wiederverwendet werden können. -
Seite 46: Technische Daten
Die in dieser Gebrauchsanleitung und auf den der Dunstabzugshaube beigelegten Etiketten ge- nannten technischen Daten wurden aufgrund der nach den EU-Verordnungen Nr. 65/2014 und Nr. 66/2014 durchgeführten Messungen und Berechnungen ermittelt. LONIS 75 / 90 Spannung: 220 – 240V Frequenz:... - Seite 47 ACHTUNG! VERWENDEN SIE SCHRAUBEN UND BEFESTIGUNGSELEMENTE GEMÄSS DER GEBRAUCHSANLEITUNG. ANDERNFALLS BESTEHT EINE STROMSCHLAGGEFAHR: Bei der aufgehängten Dunstabzugshaube darf der Mindestabstand zwischen der Herdfläche (Gasherd, Elektroherd) und der am niedrigsten gelegenen Teil der Dunstabzugshaube (siehe Bild unten) nicht weniger als 40 cm bei den mit Strom und nicht weniger als 50 cm bei den mit Gas betriebenen Herden betragen.
-
Seite 48: Abluftbetrieb Oder Umluftbetrieb
ABLUFTBETRIEB ODER UMLUFTBETRIEB Beim Abluftbetrieb (Abb. 4) werden die Kochdünste über das Abluftrohr und das Abluftsystem nach draußen abgeleitet. Abb. 4 Beim Umluftbetrieb werden die Kochdünste von Fettpartikeln und Gerüchen befreit und dem Küchenraum wieder zugeführt (Abb. 5). Damit die Gerüche durch die Dunstabzugshaube absor- biert werden, ist obligatorisch ein Aktivkohlefilter zu verwenden. -
Seite 49: Vorbereitungen Zur Installation Der Dunstabzugshaube
• Prüfen Sie, ob an denjenigen Stellen, wo Bohrungen durchzuführen sind, keine (elektrische, hydraulische u.dgl.) Installationsleitungen vorhanden sind. • Halten Sie folgende Werkzeuge bereit: Zollstock, Bleistift, Bohrmaschine / Handschrauber, Bohrer Ø8 mm, Schraubenzieher, Wasserwaage. ACHTUNG! MIT VORSICHT VORGEHEN: DIE DUNSTABZUGSHAUBE NICHT ANKRATZEN. LONIS 75 LONIS 90 Abb. 6... -
Seite 50: Installation Der Dunstabzugshaube
INSTALLATION DER DUNSTABZUGSHAUBE 1. Das Montageprofil des Schachts entfernen. Der Schacht ist höhenverstellbar. Abb. 7 2. Bauen Sie den Aluminium-Fettfilter aus. Abb. 8... - Seite 51 3. Zwei Ø8 mm-Löcher über dem Herd bohren und Dübel einführen. Dunstabzugshaube einhän- gen. Die Dunstabzugshaube mit Wasserwaage und Justierung A nivellieren. Ø +350 Abb. 9 ELETKROHERDE MIN. 40 CM GASHERDE MIN. 50 CM 4. Stellen für die Befestigung der Haube an der Wand mit Bleistift markieren. Die Haube von der Wand nehmen.
- Seite 52 5. Die Haube mittels Schrauben und der vorgenannten Löchern stabil an die Wand anschrauben. Abb. 11 6. Das Abluftrohr an den Flansch des Motors montieren. Die Schachthöhe anpassen. Abb. 12...
- Seite 53 7. Bohrstellen für den Montageprofil des Schachts an der Wand markieren (1). An den markier- ten Stellen Löcher bohren und Dübel einführen (2). Das Profil an die Wand anschrauben, den oberen Teil des Schachts an das Profil ansetzen und mit zwei Schrauben an das Profil an- schrauben (3).
-
Seite 54: Glühlampenwechsel
GLÜHLAMPENWECHSEL ACHTUNG! • VOR DEM AUSTAUSCH DER GLÜHLAMPEN DIE STROMZUFUHR ZUR MOTORHAUBE UNTERBRECHEN. • DIE GLÜHLAMPEN DÜRFEN NICHT BERÜHRT WERDEN, SOLANGE SIE HEISS SIND. • DARAUF ACHTEN, DASS DIE EINGESETZTE GLÜHBIRNE NICHT DIREKT MIT DEN HÄNDEN BERÜHRT WIRD. GLÜHLAMPENEINBAU GLÜHLAMPENAUSBAU GU10 DER BENUTZER KANN DIE GLÜHBIRNEN IN DER TRAUFE... -
Seite 55: Kohlefilter
KOHLEFILTER Die Dunstabzugshaube kann mit einem Kohlefilter ausgestattet werden. Verwenden Sie diesen Filter ausschließlich dann, wenn die Dunstabzugshaube an die Lüftungsleitung nicht angeschlos- sen ist. Bauen Sie den Filter im Turbinengehäuse ein wie es auf dem Bild 16 zu sehen ist. Wech- seln sie den Filter jede 3-6 Monate aus. -
Seite 56: Steuerung Der Dunstabzugshaube
STEUERUNG DER DUNSTABZUGSHAUBE (TASTEN AUF DER DUNSTABZUGSHAUBE ODER FERNBEDIENUNG) LED-Anzeige Die ausgewählte Drehgeschwindigkeitsstufe (1,2,3,4), wird mit Hilfe einer Drehgeschwindigkeitsstufe-Anzeige und der numerischen Anzeige angezeigt. Einstellung der Geschwindigkeit Die Betätigung der „–” -Taste bewirkt eine Reduzierung der Drehgeschwindigkeit der Turbine. Die Betätigung der „+” -Taste bewirkt eine Erhöhung der Drehgeschwindigkeit der Turbine. -
Seite 57: Was Ist Bei Problemen Zu Tun
-Mitteilung auf dem LED-Display Die -Mitteilung erscheint auf dem Display ca. nach 35 Betriebsstunden des Gerätes. Dies bedeu- tet, dass Sie die Fettfilter aus Metall reinigen müssen. Nachdem Sie es gemacht haben, löschen Sie die Mitteilung, indem Sie ca. 6 Sekunden lang die „–”-Taste gedrückt halten. -
Seite 58: Energieetikett
Ihnen gekauften Gerätes fest, wenden Sie sich bitte an unsere Serviceabteilung, wo Sie jederzeit professionelle Hilfe bekommen können. Das Servicepersonal steht für Sie von Montag bis Freitag von 9.00 Uhr bis 17.00 Uhr zur Ver- fügung: Tel.-Nr.: +48 13 49 27 560 App. 3 und Mobil: +48 609 055 660 oder E-Mail: serwis@globalo.pl. -
Seite 59: Lösung Der Probleme
Modell: ___________________ Serien-Nr: ___________________ Diese Informationen sind dem Datenschild zu entnehmen. Er ist im Inneren der Dunstabzugshaube vorhanden und ist zu sehen, nachdem Sie das Metallfilter ausbauen. Modell LONIS 75 Motorleistung 275 W Beleuchtungsleistung 2x3 W Gesamtleistung 281 W Spannung /... - Seite 60 Symptome Ursachen Reparaturmethoden Auf dem Display wird eine der Drehgeschwindigkeitsstufen angezeigt, Die Dunstabzugshaube ist für ca. 15 Voraussichtlich ist das Bedienfeld die Dunstabzugshaube reagiert nicht, Sekunden vom Netz zu trennen und dann abgestürzt. wenn die Steuerungsschaltflächen wieder einzuschalten. betätigt werden*. Die Dunstabzugshaubeturbine schaltet Um die Zeitschaltuhr zu deaktivieren, ist nach 15 Minuten Betrieb aus, auf dem...
-
Seite 61: Informationen Über Die Garantie
INFORMATIONEN ÜBER DIE GARANTIE In einem Zeitraum von 2 Jahren ab Verkaufsdatum des Produkts übernimmt GLOBALO alle Kosten für die Reparatur von Fehlern, die eindeutig auf Herstellungsfehler zurückzuführen sind. Ausge- schlossen von der Garantie sind Glühbirnen, Sicherungen und Filter sowie alle Arten von Schäden, die durch unsachgemäße Montage und mangelhafte Belüftungsinstallation verursacht werden. - Seite 64 Maków 10 38-500 Sanok Polska / Poland / Polen Tel.: +48 13 49 27 560 https://globalo.pl e-mail: biuro@globalo.pl Serwis / Service / Kundendienst: Tel.: +48 13 49 27 560 wew. 3 Kom.: +48 609 055 660 e-mail: serwis@globalo.pl https://globalo.pl/serwis/...
