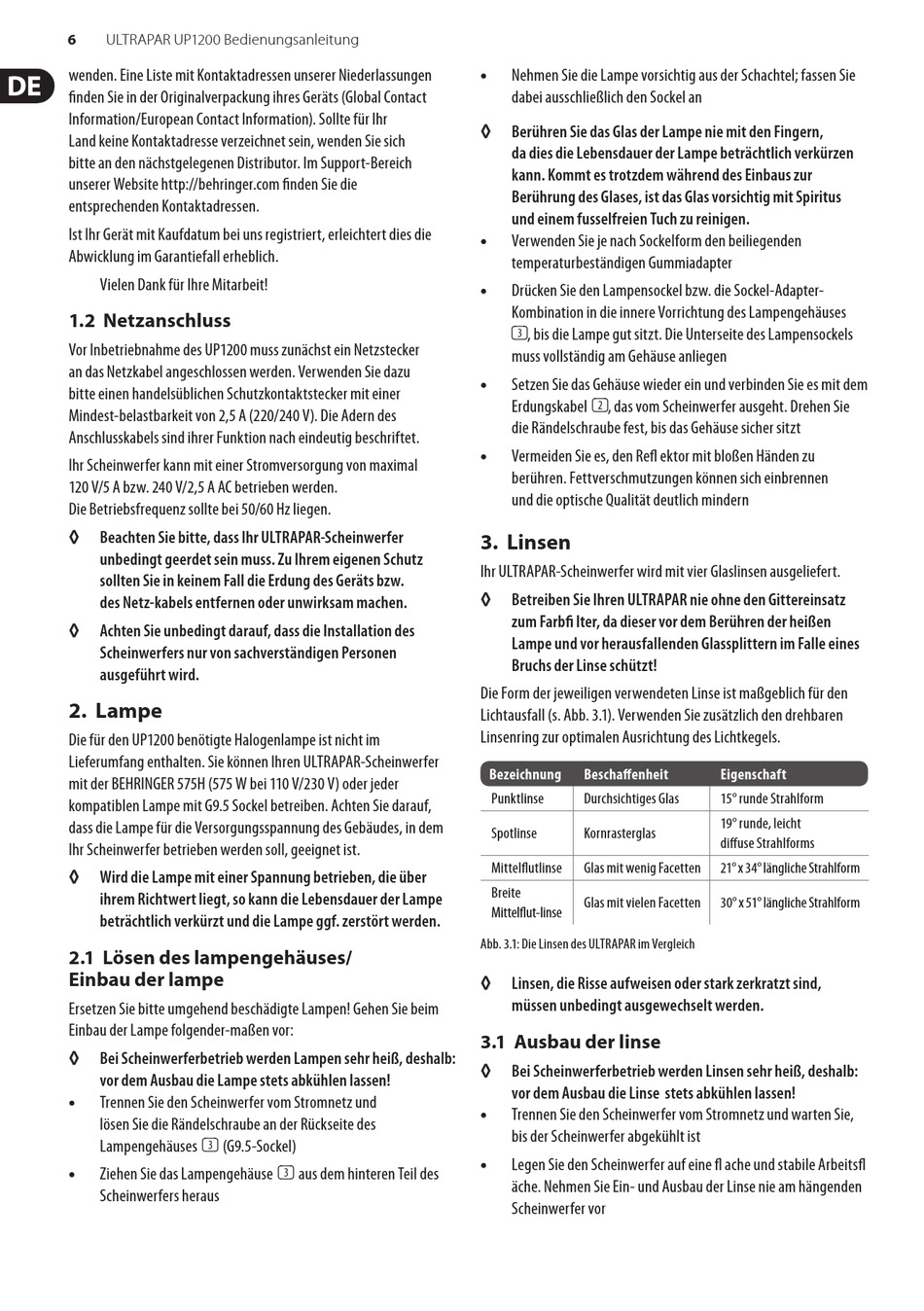

6
ULTRAPAR UP1200 Bedienungsanleitung
wenden. Eine Liste mit Kontaktadressen unserer Niederlassungen
finden Sie in der Originalverpackung ihres Geräts (Global Contact
Information/European Contact Information). Sollte für Ihr
Land keine Kontaktadresse verzeichnet sein, wenden Sie sich
bitte an den nächstgelegenen Distributor. Im Support-Bereich
unserer Website http://behringer.com finden Sie die
entsprechenden Kontaktadressen.
Ist Ihr Gerät mit Kaufdatum bei uns registriert, erleichtert dies die
Abwicklung im Garantiefall erheblich.
Vielen Dank für Ihre Mitarbeit!
1.2 Netzanschluss
Vor Inbetriebnahme des UP1200 muss zunächst ein Netzstecker
an das Netzkabel angeschlossen werden. Verwenden Sie dazu
bitte einen handelsüblichen Schutzkontaktstecker mit einer
Mindest-belastbarkeit von 2,5 A (220/240 V). Die Adern des
Anschlusskabels sind ihrer Funktion nach eindeutig beschriftet.
Ihr Scheinwerfer kann mit einer Stromversorgung von maximal
120 V/5 A bzw. 240 V/2,5 A AC betrieben werden.
Die Betriebsfrequenz sollte bei 50/60 Hz liegen.
◊
Beachten Sie bitte, dass Ihr ULTRAPAR-Scheinwerfer
unbedingt geerdet sein muss. Zu Ihrem eigenen Schutz
sollten Sie in keinem Fall die Erdung des Geräts bzw.
des Netz-kabels entfernen oder unwirksam machen.
◊
Achten Sie unbedingt darauf, dass die Installation des
Scheinwerfers nur von sachverständigen Personen
ausgeführt wird.
2. Lampe
Die für den UP1200 benötigte Halogenlampe ist nicht im
Lieferumfang enthalten. Sie können Ihren ULTRAPAR-Scheinwerfer
mit der BEHRINGER 575H (575 W bei 110 V/230 V) oder jeder
kompatiblen Lampe mit G9.5 Sockel betreiben. Achten Sie darauf,
dass die Lampe für die Versorgungsspannung des Gebäudes, in dem
Ihr Scheinwerfer betrieben werden soll, geeignet ist.
◊
Wird die Lampe mit einer Spannung betrieben, die über
ihrem Richtwert liegt, so kann die Lebensdauer der Lampe
beträchtlich verkürzt und die Lampe ggf. zerstört werden.
2.1 Lösen des lampengehäuses/
Einbau der lampe
Ersetzen Sie bitte umgehend beschädigte Lampen! Gehen Sie beim
Einbau der Lampe folgender-maßen vor:
◊
Bei Scheinwerferbetrieb werden Lampen sehr heiß, deshalb:
vor dem Ausbau die Lampe stets abkühlen lassen!
•
Trennen Sie den Scheinwerfer vom Stromnetz und
lösen Sie die Rändelschraube an der Rückseite des
Lampengehäuses
(G9.5-Sockel)
(3)
•
Ziehen Sie das Lampengehäuse
Scheinwerfers heraus
aus dem hinteren Teil des
(3)
•
Nehmen Sie die Lampe vorsichtig aus der Schachtel; fassen Sie
dabei ausschließlich den Sockel an
◊
Berühren Sie das Glas der Lampe nie mit den Fingern,
da dies die Lebensdauer der Lampe beträchtlich verkürzen
kann. Kommt es trotzdem während des Einbaus zur
Berührung des Glases, ist das Glas vorsichtig mit Spiritus
und einem fusselfreien Tuch zu reinigen.
•
Verwenden Sie je nach Sockelform den beiliegenden
temperaturbeständigen Gummiadapter
•
Drücken Sie den Lampensockel bzw. die Sockel-Adapter-
Kombination in die innere Vorrichtung des Lampengehäuses
, bis die Lampe gut sitzt. Die Unterseite des Lampensockels
(3)
muss vollständig am Gehäuse anliegen
•
Setzen Sie das Gehäuse wieder ein und verbinden Sie es mit dem
Erdungskabel
, das vom Scheinwerfer ausgeht. Drehen Sie
(2)
die Rändelschraube fest, bis das Gehäuse sicher sitzt
•
Vermeiden Sie es, den Refl ektor mit bloßen Händen zu
berühren. Fettverschmutzungen können sich einbrennen
und die optische Qualität deutlich mindern
3. Linsen
Ihr ULTRAPAR-Scheinwerfer wird mit vier Glaslinsen ausgeliefert.
◊
Betreiben Sie Ihren ULTRAPAR nie ohne den Gittereinsatz
zum Farbfi lter, da dieser vor dem Berühren der heißen
Lampe und vor herausfallenden Glassplittern im Falle eines
Bruchs der Linse schützt!
Die Form der jeweiligen verwendeten Linse ist maßgeblich für den
Lichtausfall (s. Abb. 3.1). Verwenden Sie zusätzlich den drehbaren
Linsenring zur optimalen Ausrichtung des Lichtkegels.
Bezeichnung
Beschaffenheit
Punktlinse
Durchsichtiges Glas
Spotlinse
Kornrasterglas
Mittelflutlinse
Glas mit wenig Facetten
Breite
Glas mit vielen Facetten
Mittelflut-linse
Abb. 3.1: Die Linsen des ULTRAPAR im Vergleich
◊
Linsen, die Risse aufweisen oder stark zerkratzt sind,
müssen unbedingt ausgewechselt werden.
3.1 Ausbau der linse
◊
Bei Scheinwerferbetrieb werden Linsen sehr heiß, deshalb:
vor dem Ausbau die Linse stets abkühlen lassen!
•
Trennen Sie den Scheinwerfer vom Stromnetz und warten Sie,
bis der Scheinwerfer abgekühlt ist
•
Legen Sie den Scheinwerfer auf eine fl ache und stabile Arbeitsfl
äche. Nehmen Sie Ein- und Ausbau der Linse nie am hängenden
Scheinwerfer vor
Eigenschaft
15° runde Strahlform
19° runde, leicht
diffuse Strahlforms
21° x 34° längliche Strahlform
30° x 51° längliche Strahlform
