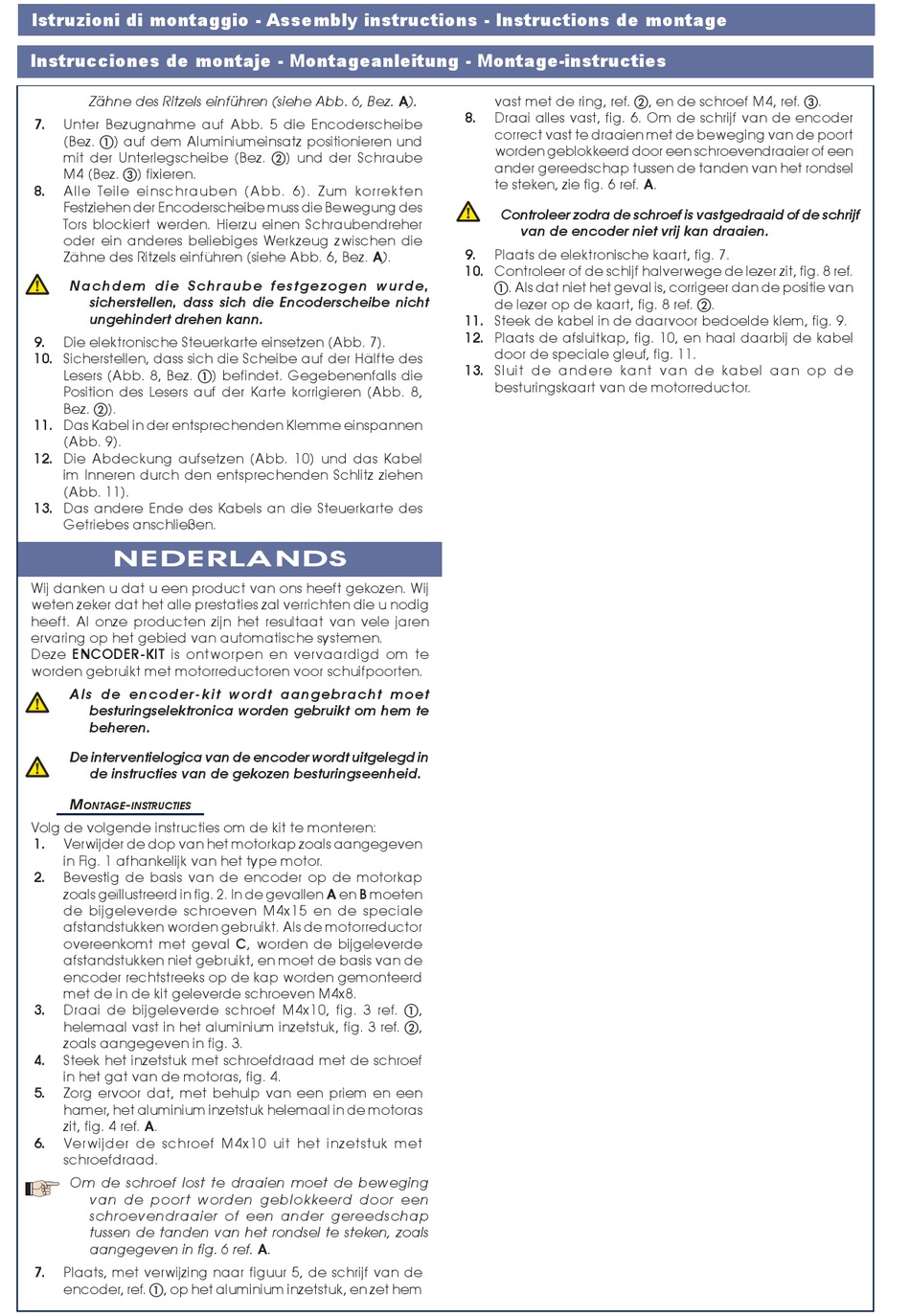

FAAC KIT ENCODER Montageanleitung Seite 6

Istruzioni di montaggio - Assembly instructions - Instructions de montage
Instrucciones de montaje - Montageanleitung - Montage-instructies
Zähne des Ritzels einführen (siehe Abb. 6, Bez. A). .
7. Unter Bezugnahme auf Abb. 5 die Encoderscheibe
(Bez. a) auf dem Aluminiumeinsatz positionieren und
mit der Unterlegscheibe (Bez. b) und der Schraube
M4 (Bez. c) fixieren.
Alle Teile einschrauben (Abb. 6). Zum korrekten
8.
Festziehen der Encoderscheibe muss die Bewegung des
Tors blockiert werden. Hierzu einen Schraubendreher
oder ein anderes beliebiges Werkzeug zwischen die
Zähne des Ritzels einführen (siehe Abb. 6, Bez. A).
Nachdem die Schraube festgezogen wurde,
sicherstellen, dass sich die Encoderscheibe nicht
ungehindert drehen kann.
9. Die elektronische Steuerkarte einsetzen (Abb. 7).
10. Sicherstellen, dass sich die Scheibe auf der Hälfte des
Lesers (Abb. 8, Bez. a) befindet. Gegebenenfalls die
Position des Lesers auf der Karte korrigieren (Abb. 8,
Bez. b).
11. Das Kabel in der entsprechenden Klemme einspannen
(Abb. 9).
12. Die Abdeckung aufsetzen (Abb. 10) und das Kabel
im Inneren durch den entsprechenden Schlitz ziehen
(Abb. 11).
13. Das andere Ende des Kabels an die Steuerkarte des
Getriebes anschließen.
NEDERLANDS
Wij danken u dat u een product van ons heeft gekozen. Wij
weten zeker dat het alle prestaties zal verrichten die u nodig
heeft. Al onze producten zijn het resultaat van vele jaren
ervaring op het gebied van automatische systemen.
Deze ENCODER-KIT is ontworpen en vervaardigd om te
worden gebruikt met motorreductoren voor schuifpoorten.
Als de encoder-kit wordt aangebracht moet
besturingselektronica worden gebruikt om hem te
beheren.
De interventielogica van de encoder wordt uitgelegd in
de instructies van de gekozen besturingseenheid.
m -
ontage InstructIes
Volg de volgende instructies om de kit te monteren:
1. Verwijder de dop van het motorkap zoals aangegeven
in Fig. 1 afhankelijk van het type motor.
2. Bevestig de basis van de encoder op de motorkap
zoals geïllustreerd in fig. 2. In de gevallen A en B moeten
de bijgeleverde schroeven M4x15 en de speciale
afstandstukken worden gebruikt. Als de motorreductor
overeenkomt met geval C, worden de bijgeleverde
afstandstukken niet gebruikt, en moet de basis van de
encoder rechtstreeks op de kap worden gemonteerd
met de in de kit geleverde schroeven M4x8.
3. Draai de bijgeleverde schroef M4x10, fig. 3 ref. a,
helemaal vast in het aluminium inzetstuk, fig. 3 ref. b,
zoals aangegeven in fig. 3.
4. Steek het inzetstuk met schroefdraad met de schroef
in het gat van de motoras, fig. 4.
5. Zorg ervoor dat, met behulp van een priem en een
hamer, het aluminium inzetstuk helemaal in de motoras
zit, fig. 4 ref. A.
6. Verwijder de schroef M4x10 uit het inzetstuk met
schroefdraad.
Om de schroef lost te draaien moet de beweging
van de poort worden geblokkeerd door een
schroevendraaier of een ander gereedschap
tussen de tanden van het rondsel te steken, zoals
aangegeven in fig. 6 ref. A.
Plaats, met verwijzing naar figuur 5, de schrijf van de
7.
encoder, ref. a, op het aluminium inzetstuk, en zet hem
vast met de ring, ref. b, en de schroef M4, ref. c.
8. Draai alles vast, fig. 6. Om de schrijf van de encoder
correct vast te draaien met de beweging van de poort
worden geblokkeerd door een schroevendraaier of een
ander gereedschap tussen de tanden van het rondsel
te steken, zie fig. 6 ref. A.
Controleer zodra de schroef is vastgedraaid of de schrijf
van de encoder niet vrij kan draaien.
9. Plaats de elektronische kaart, fig. 7.
10. Controleer of de schijf halverwege de lezer zit, fig. 8 ref.
a. Als dat niet het geval is, corrigeer dan de positie van
de lezer op de kaart, fig. 8 ref. b.
11. Steek de kabel in de daarvoor bedoelde klem, fig. 9.
12. Plaats de afsluitkap, fig. 10, en haal daarbij de kabel
door de speciale gleuf, fig. 11.
13. Sluit de andere kant van de kabel aan op de
besturingskaart van de motorreductor.
