Flanschmutter (3/8 Zoll) an dem Mähwerk,
von dem Sie sie in Schritt 1 von Entfernen der
Abdeckungsbefestigungshalterung (Seite 3) entfernt
haben; siehe Bild 6.
7. Fluchten Sie die Klippmutter entsprechend dem Loch
an der Spitze der CE-Riemenabdeckungshalterung aus
und drücken Sie die Klippmutter auf die Halterung
(Bild 6).
6
Installieren des oberen
CE-Schutzes
Für diesen Arbeitsschritt erforderliche
Teile:
1 CE-Schaftschutz
1 Vorderer CE-Schutz
1 CE-Spannerschutz

Installieren des CE-Schaftschutzes

1. Fluchten Sie den CE-Schaftschutz an den 3 Schrauben
und 3 Muttern aus, die Gehäuse des Oberlagers
festhalten (Bild 7) aus.
2
3
4
5
6

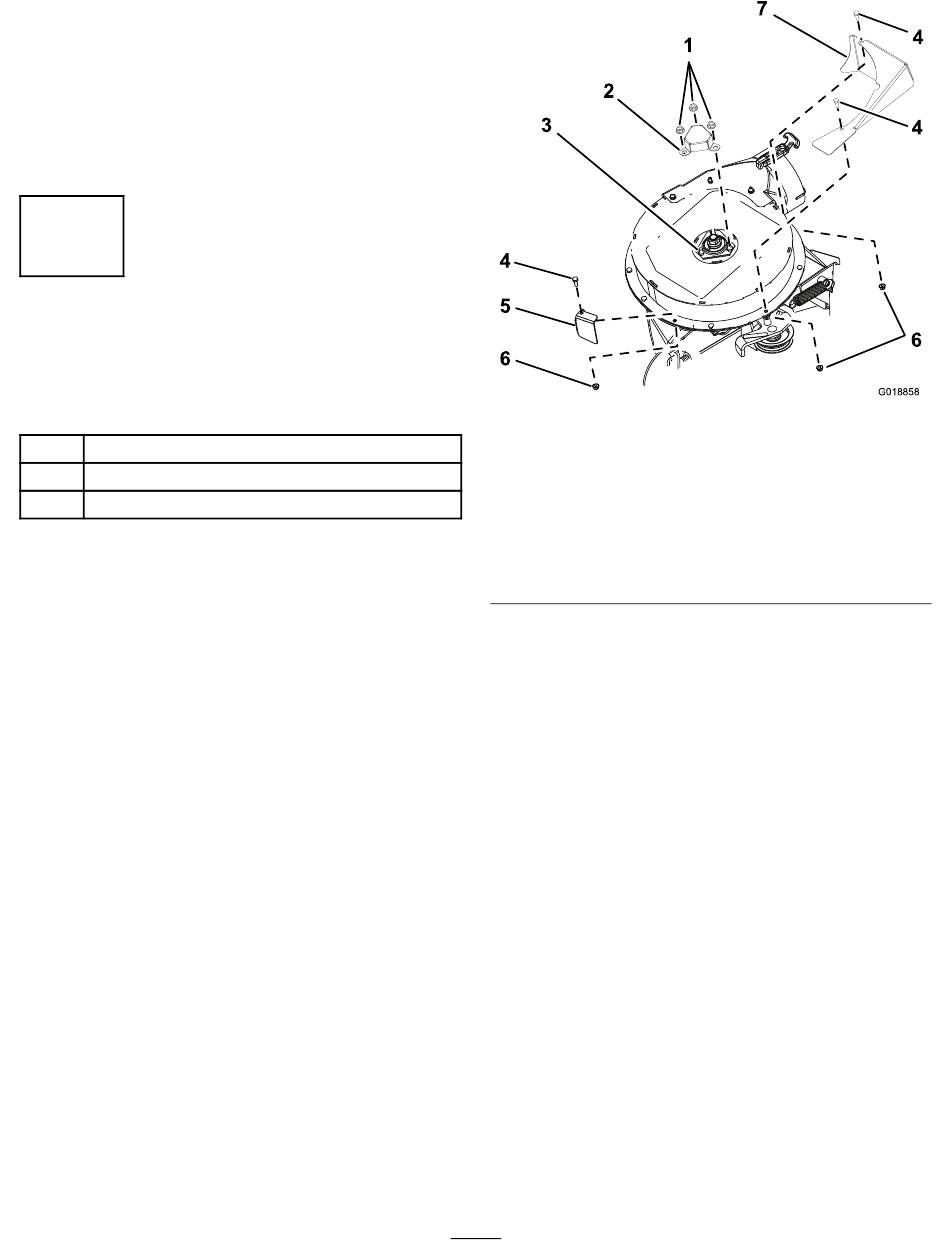

1. Gezackte Mutter (5/16 Zoll)
2. CE-Schaftschutz
3. Schraube und Mutter (Gehäuse des Oberlagers)
4. Sechskantschraube (1/4 x 3/4")
5. Vorderer CE-Schutz
6. Sicherungsmutter (1/4 Zoll)
7. CE-Spannerschutz
2. Befestigen Sie den CE-Schaftschutz mit den 3
gezackten Muttern am Gebläse, die sie in Schritt 1 von
Entfernen der OEM-Schaftabdeckung und Hardware
(Seite 4) entfernt haben; siehe (Bild 7).

Installieren des oberen CE-Schutzes

1. Fluchten Sie den vorderen CE-Schutz am oberen
Gebläsegehäuse aus (Bild 7).
2. Befestigen Sie den vorderen CE-Schutz mit
einer Sechskantschraube (1/4 x 3/4 Zoll) und
einer Sicherungsmutter (1/4 Zoll) am oberen
Gebläsegehäuse, die Sie in Schritt 3 von Entfernen
der OEM-Schaftabdeckung und Hardware (Seite 4)
entfernt haben; siehe Bild 7).
3. Richten Sie den CE-Spannerschutz am oberen
Gebläsegehäuse aus (Bild 7).
4. Befestigen Sie den CE-Spannerschutz mit 2
Sechskantschrauben (1/4 x 3/4 Zoll) und
2 Sicherungsmuttern (1/4 Zoll) am oberen
Gebläsegehäuse, die Sie in Schritt 3 von Entfernen
der OEM-Schaftabdeckung und Hardware (Seite 4)
entfernt haben; siehe Bild 7.
6
7
1
Bild 7
4
4
6
G018858
