5
Installieren des
CE-Rollenschutzes und der
Riemenabdeckungshalterung
Für diesen Arbeitsschritt erforderliche
Teile:
1 CE-Rollenschutz
1 CE-Riemenabdeckungshalterung
1 Schlossschraube (1/4 x 1)
1 Sechskantschraube (3/8 x 1 Zoll)
1 Klippmutter
Installieren des CE-Rollenschutzes und
der Riemenabdeckungshalterung
1. Fluchten Sie die Löcher des CE-Rollenschutzes
entsprechend den Löchern an der vorderen
Deflektorhalterung und den Außenlöchern in der
vorderen Deckflansch aus (Bild 6).
Hinweis: Die CE-Rollenhalterung umgibt den
Außenrand der Deflektorhalterung
1. CE-Rollenschutz
2. Sicherungsmutter (1/4
Zoll, Gebläse-Kit)
3. CE-Riemenabdeckungs-
halterung
4. Sechskantschraube (3/8 x
1 Zoll, CE-Kit)
5. Loch im Mähwerk
6. Klippmutter
2. Fluchten Sie die CE-Riemenabdeckungshalterung
entpsrechend den Löchern auf der Rückseite der
Vordermähwerkflansch aus (Bild 6).
3. Befestigen Sie den CE-Rollenschutz und
die Riemenabdeckungshalterung an die
Vordermähwerkflansch an dem Loch auf der
Außenseite mit der Schlossschraube (1/4 x 1 Zoll,
CE-Kit) und der Sicherungsmutter (1/4 Zoll,
Gebläse-Kit), die Sie bei Schritt 1 von Entfernen der
Riemenabdeckungshalterung (Seite 3) entfernt haben;
siehe Bild 6.
4. Befestigen Sie die Riemenabdeckungshalterung an
die Vordermähwerkflansch an dem Loch auf der
Innenseite mit einer Schlossschraube (1/4 x 3/4 Zoll,
Gebläse-Kit) und der Sicherungsmutter (1/4 Zoll,
Gebläse-Kit), die Sie bei Schritt 1 von Entfernen der
Riemenabdeckungshalterung (Seite 3) entfernt haben;
siehe Bild 6.
5. Fluchten Sie das Loch in der hinteren Flansch
der CE-Riemenabdeckungshalterung entsprechend
dem Loch im Mähwerk, an dem Sie die
OEM-Riemenabdeckungshalterung in Schritt 1von
Entfernen der Abdeckungsbefestigungshalterung (Seite
3) entfernt haben, aus; siehe Bild 6.
6. Befestigen Sie die hintere Flansch der
CE-Riemenabdeckungshalterung mit einer
Sechskantschraube (3/8 x 1 Zoll) und der
5

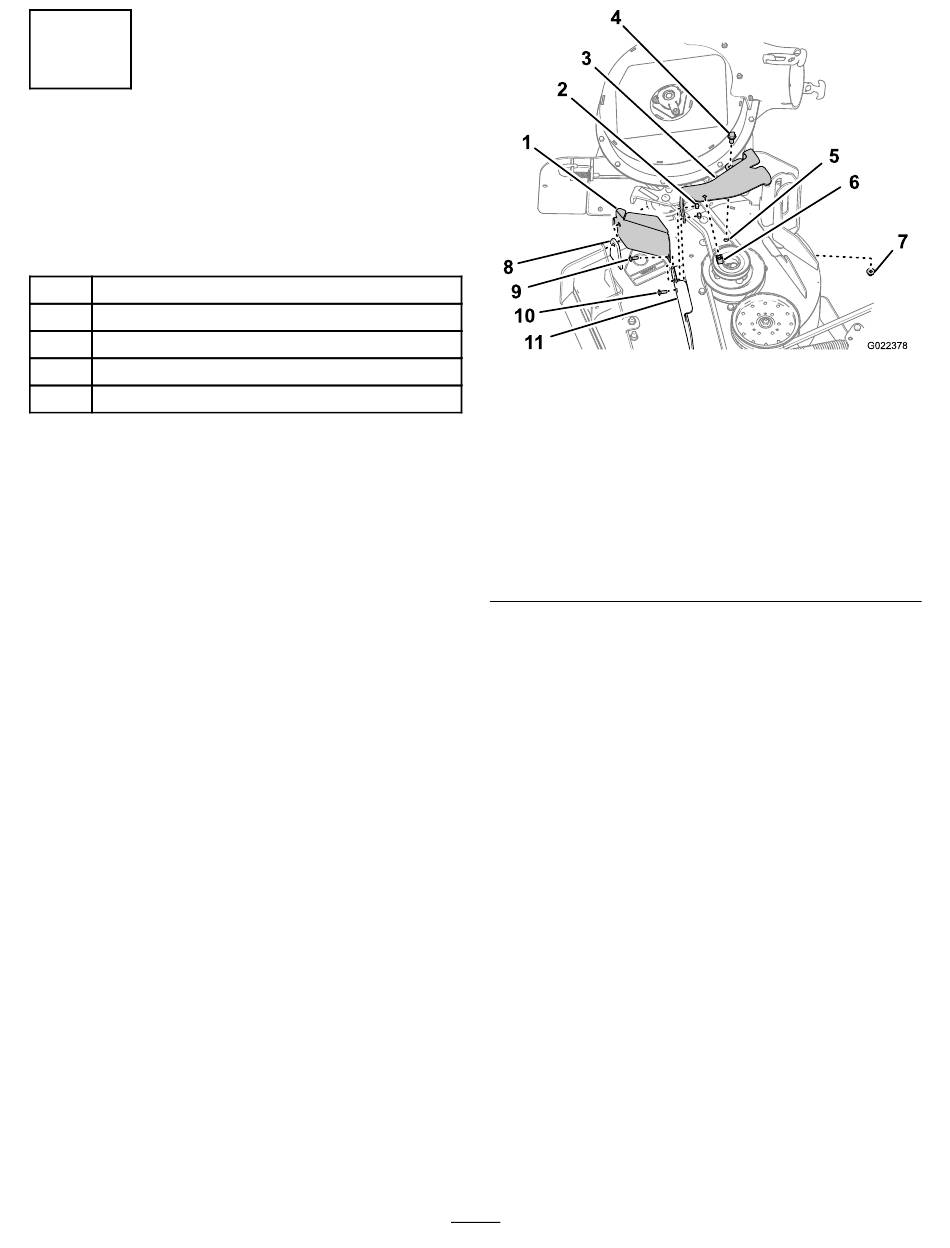

Bild 6
7. Flanschmutter (3/8 Zoll,
OEM)
8. Deflektorhalterung (vorne)
9. Sechskantschraube (1/4 x
1 Zoll, CE-Kit)
10. Schlossschraube (1/4 x
3/4 Zoll, Gebläse-Kit)
11. Mähwerkflansch (vorne)
