1. 2-Stift-Stecker
(Maschinenkabelbaum)
2. 2-Buchsen-Stecker
(Stromspulenkabelbaum,
Differenzial)
3. Stromspule
2. Entfernen Sie die zwei Sicherungsbundmuttern,
mit denen die Differenzialstütze an der
Differenzialhalterung befestigt ist
Wichtig: Entfernen Sie die zwei Schrauben nicht
von der Differenzialstütze und der Halterung.
Hinweis: Bewahren Sie die Sicherungsbundmuttern
für das Befestigen in Schritt

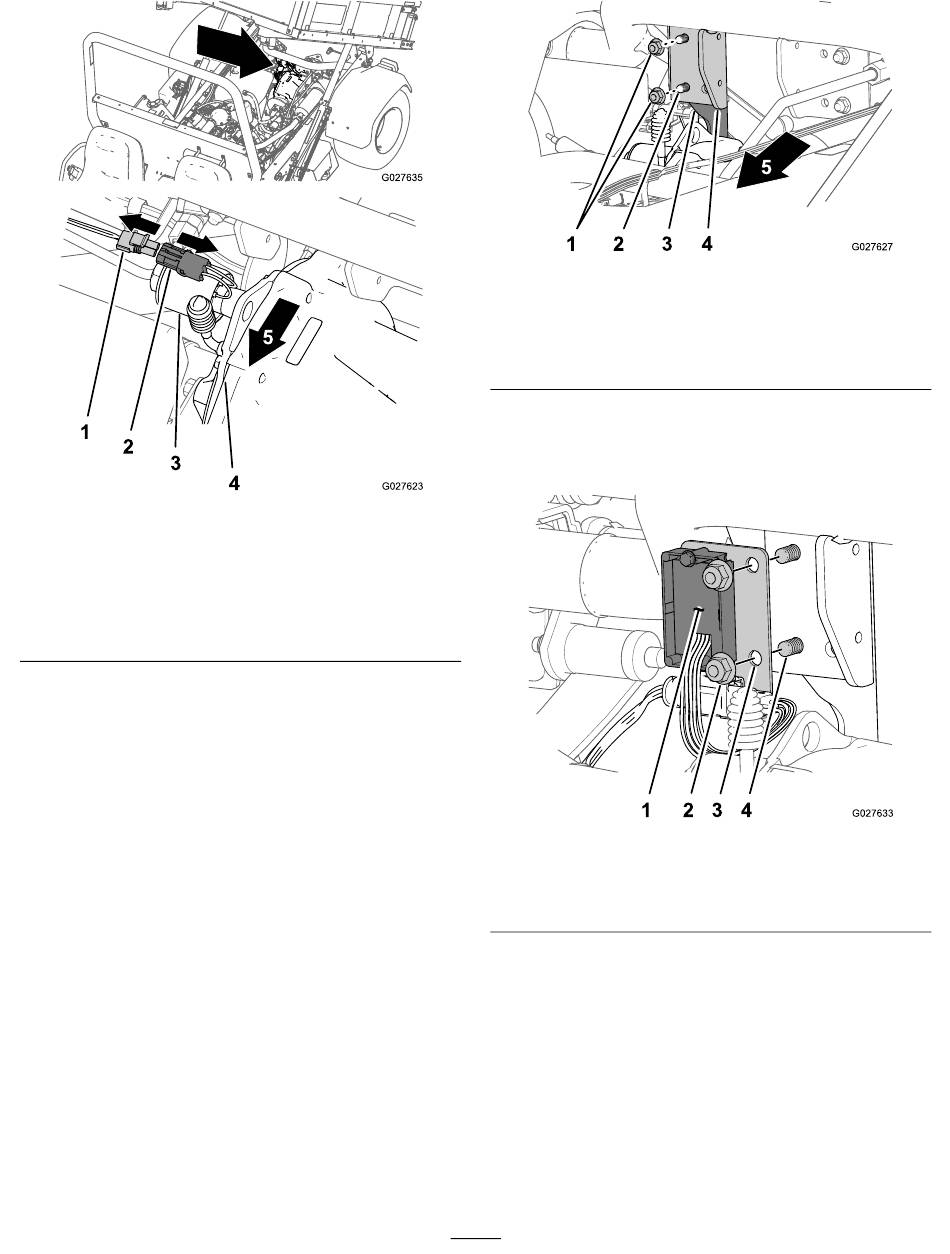

Bild 6
4. Differenzial
5. Vorderseite der Maschine
(Bild 7).
4 auf.
1. Sicherungsbundmuttern
2. Schrauben (nicht
entfernen)
3. Differenzialhalterung
3. Fluchten Sie die Löcher in der Halterung für das
Relaissteuergerät und den Adapterkabelbaum über den
zwei Schrauben aus, mit denen die Differenzialstütze
an der Differenzialhalterung befestigt ist
1. Relaissteuergerät
2. Sicherungsbundmutter
4. Befestigen Sie die Halterung mit den Schrauben und
Sicherungsbundmuttern an der Stütze und Halterung
(Bild 8).
5. Ziehen Sie die Sicherungsbundmuttern mit 37-45 Nm
an.
Anschließen des Relaissteuergeräts
und des Adapterkabelbaums an der
Maschine
1. Schließen Sie den 2-Stift-Stecker, den Sie in Schritt
von Befestigen Sie das Relaissteuergerät und den
3
Bild 7
4. Differenzialstütze
5. Vorderseite der Maschine
(Bild
Bild 8
3. Halterung
(Relaissteuergerät)
4. Schraube
8).
