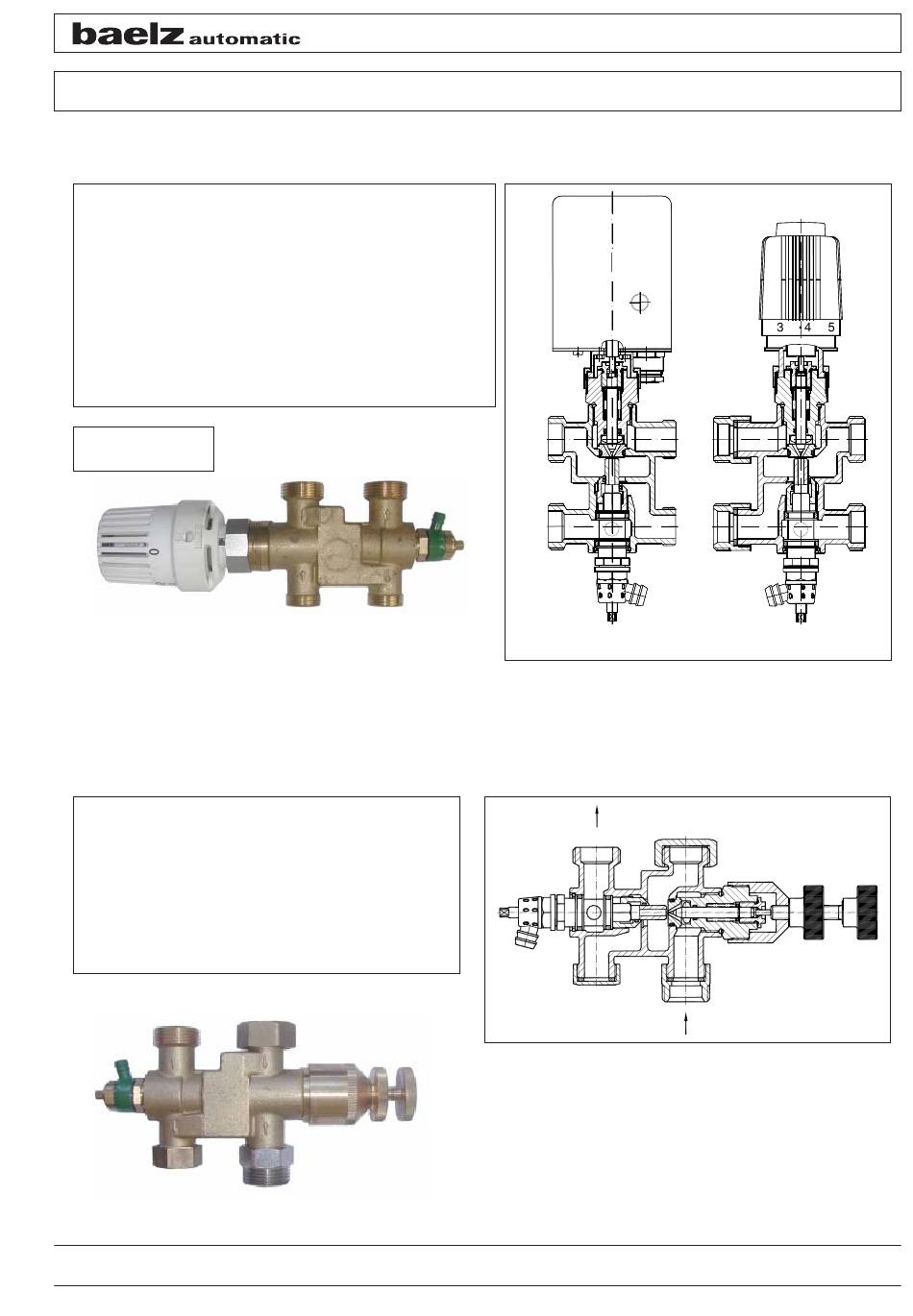

Betriebsanleitung
Vierwege-Heizkörper-Strahlpumpe ¾" PN 16
baelz 474 - RT
- Gehäuse aus Ms 63 (Gußmessing) nach DIN 1709
- Innenteile Niro
- Anschlüsse:
2 x M 22 x 1,5
2 x G ¾
- mit 2 Adapter-Übergangsstücke ¾" auf M 22 x 1,5
- Tmax = 120°C
- Entleerungsmöglichkeit im Heizkörpervorlauf
- Drossel für Rücklauf (Einstellung des ∆t)
- Diffusor 360° drehbar
- herausnehmbarer Diffusor
Abdichtung: zwei O-Ringe wechselbar
- Strahlpumpe mit unterschiedlichen Düseneinsätzen
Weitere Hinweise
siehe AB 474
Abb. 8
baelz 474
mit Thermostat
Mindestmengeninjektionsventil ¾" PN 16
baelz 474 - MMJV
als Überströmventil mit Handeingriff
- mit eingeschraubten Oberteil:
- Gehäuse aus Ms 63 (Gußmessing) nach DIN 1709
- Innenteile Niro
- Anschlüsse:
1x M 22 x 1,5
1x G ¾
- mit 1 Adapter-Übergangsstück ¾" auf M 22 x 1,5
- Tmax = 120°C
- Drossel im Rücklauf
- Entleerungsmöglichkeit im Heizkörpervorlauf
Technische Änderungen vorbehalten
W. Bälz & Sohn GmbH & Co.
Telephone +49 (0)7131 15 00 0
Stellglieder und Stellantriebe
Versorgung 01 + 02
Heizkörper
04 + 03
Eingang 01
Ausgang 04
Abb. 10
baelz 474-MMJV
Koepffstrasse 5
Telefax +49 (0)7131 15 00 21
000s2611.wmf
Abb. 9
baelz 474-373-E05
Ausgang 04
G3/4
00004873.wmf
Eingang 01
M 22x1.5
Abb. 11
baelz 474-MMJV
74076 Heilbronn
www.baelz.de
Seite 9/42
BA baelz 471...480
000s2614.wmf
baelz 474 mit Thermostat
Urheberschutz DIN 34 beachten
