Betriebsanleitung
Der Jetomat baelz 475
mit elektromotorischem Stellantrieb baelz 373-ESI...
hat folgende Eigenschaften:
- Stellkraft 100 N
- Automatische Erkennung des Ventilhubs
- Direktmontage ohne Werkzeug mittels
Überwurfmutter
- Grundtypen mit steckbarem Anschlusskabel 1,5 m
- Zusatztypen für spezielle Kabellängen
- Handverstellung und Stellungsanzeige
- Parallelschaltung mehrerer Antriebe möglich
- Hilfsschalter AC 250 V / 1(0,5) A integriert in den
Antrieben baelz 373-ESI-31.1 und ESI-81.1
- Demontageschutz optional
Weitere Hinweise
siehe AB 475-373-ESI
Strahlpumpenreihe Wasser/Wasser
baelz 475-373-E05
mit Motorhubantrieb
baelz 373-E05
Checkliste:
DN: 3/4"
PN: 16
Standardgehäuse: Rotguss Rg5
Temperaturen:
min.: -10°C
max.: +110°C
mit Außengewinde, mit Überwurf-
mutter aus Messing und Anschweiß-
tüllen oder Gewindehülsen
Betriebsbedingungen:
Treibseite Saugseite Gemisch
Temperatur [°C]
Menge [kg/h] m
max. sekundärer Druckverlust h
min. primärer Differenzdruck H
Kurzdarstellung aller
elektrischen und
pneumatischen Antriebe
siehe BPD 18
Technische Änderungen vorbehalten
W. Bälz & Sohn GmbH & Co.
Telephone +49 (0)7131 15 00 0
01 03 04
: ....... bar bei m04
max
: ........ bar
min
Koepffstrasse 5
Telefax +49 (0)7131 15 00 21
Stellglieder und Stellantriebe
00004813.wmf

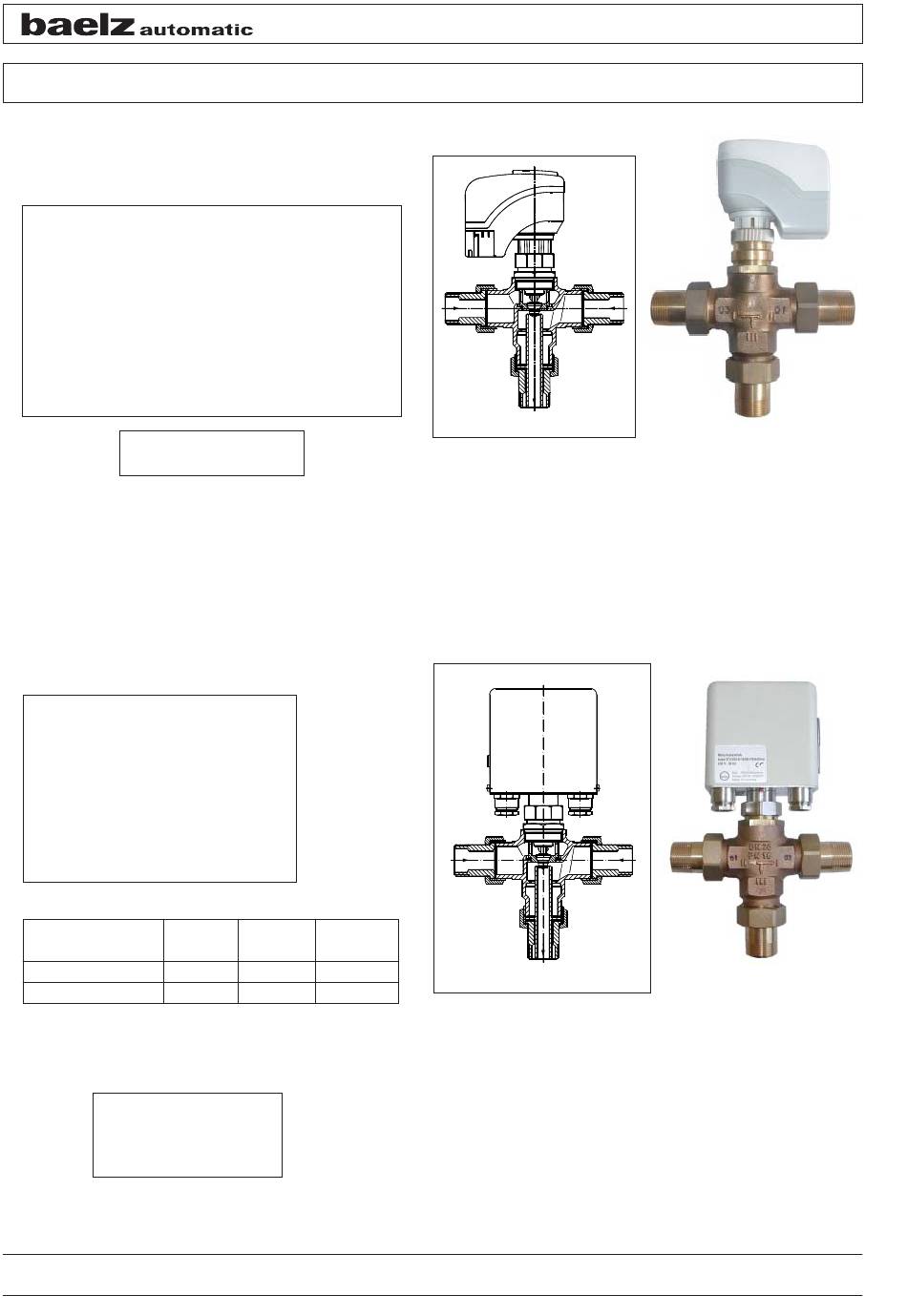

Abb. 12
baelz 475-373-ESI
mit Gewindehülsen
00003960.wmf
Abb. 14
baelz 475-373-E05
mit Gewindehülsen
BA baelz 471...480
Abb. 13
baelz 475-373-ESI
mit Gewindehülsen
Abb. 15
baelz 475-373-E05
mit Gewindehülsen
