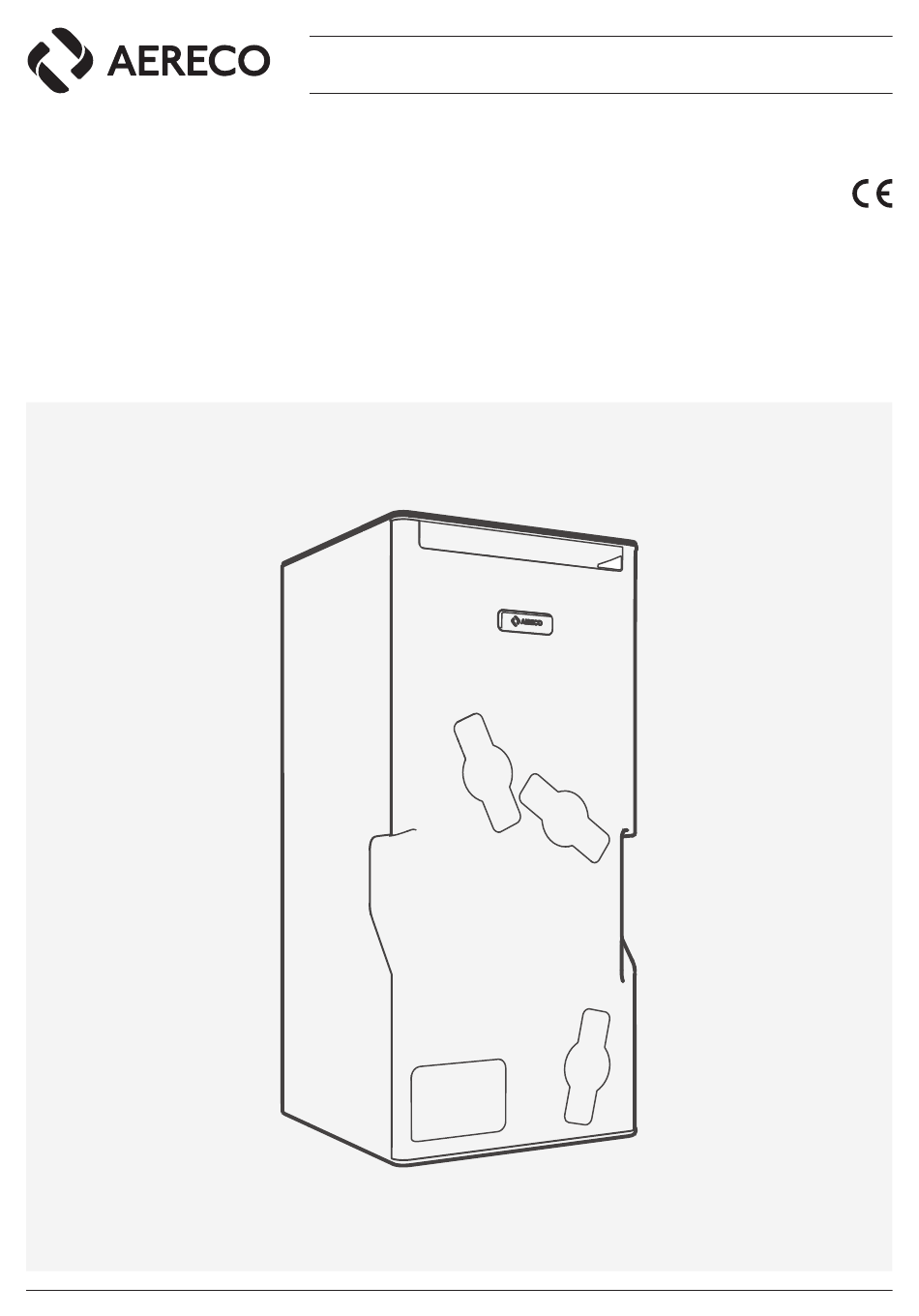

- Seite 1 INSTALLATIONS- UND MONTAGEANLEITUNG dx system DXA 230 EVOLUTION MB Zu- und Abluftsystem mit WRG für die Wandmontage MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 2 9. Empfehlungen zur Luftdichtheit und Isolation der Anlage 9.1. Isolation der Anlage 9.2. Luftdichtheit der Anlage 10. Zu- und Abluftelemente 10.1. Zuluftelemente 10.2. Feuchtegeführte Abluftelemente 10.3. Frischlufteinlass und Fortluftauslass 11. Entsorgung 12. Garantie 13. Konformität 14. Technische Spezifikationen MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 3 Erfahrung und Kenntnisse geeignet, es sei denn, sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt oder hinsichtlich der Bedienung des Geräts eingewiesen. Zur Vermeidung jeglicher Risiken dürfen diese Personen nicht mit dem Gerät unsachgemäß umgehen. MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 4 Temperaturbedingungen eine Auffrischung oder Erwärmung der Wohnung ermöglichen. - Standby Modus. In diesem Modus kann die Lüftung ausgeschaltet werden. Für die Einhaltung des Bautenschutzes empfiehlt es sich, die Lüftung nur für kurze Zeit (z.B. Arbeiten in der Wohnung) auszuschalten.. MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 5 5 / 36 2I2O Zuluftseite Abluftseite Typische mit dem DXR-Evolution-System ausgestattete Wohnung DXA Einheit Luftverteilbox (nicht Aereco spezifisch) Lüftungsgerät mit Wärmerückgewinnung Luftverteilbox für Zu- und Abluft 10 mA max 5V DC OUT 1 OUT 2 IN 2 IN 1 0 Volt...

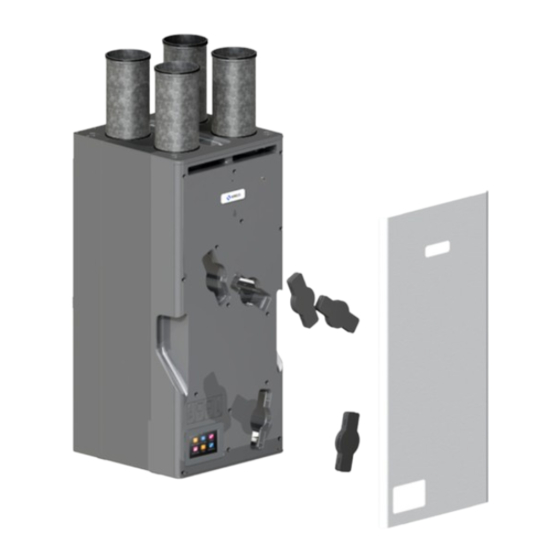

- Seite 6 Ziehen Sie die Heftklammern vorsichtig mit einem Schraubendreher heraus, bevor Sie die 4 Schutzkappen entfernen, um das EPP-Material nicht zu beschädigen. Die Stutzen müssen nicht mehr abgedichtet werden, sobald sie in die Ein- und Auslässe des DXA gedrückt wurden. Montage Anschlusskanalstutzen MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 7 Die DXA-Einheit muss vertikal positioniert sein (max. 1 ° Toleranz). Die Nichteinhaltung dieser Anforderung kann zu schwerwiegenden Problemen bei der Kondensatabführung führen. D = 5 mm Wand (Draufsicht) D = 5 mm Wand (Seitenansicht) Positionierung der DXA Einheit MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 8 3.2.3. BEFESTIGUNG DER DXA EINHEIT Die DXA-Einheit wird von zwei Aereco spezifischen Metallhalterungen an einer Wand befestigt. Die erste Halterung ist an der DXA befestigt, während die zweite Halterung in der Wand eingeschraubt wird. Die beiden Halterungen werden ineinander gehakt...
- Seite 9 9 / 36 Installation des Befestigungssystems für die DXA-Einheit. Ø6 mm Einheit Einheit Hinweis: Für Gipskartonwände können anstelle der mitgelieferten Kunststoffanker Molly-Metallanker verwendet werden. MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 10 Hauptraum (Wohnzimmer, Schlafzimmer ...) zu Zuluftelement erreichen. Dies kann durch die Verwendung von manuellen Registern, Schaumblöcken oder Außenluft Tellerventilern erfolgen, die es ermöglichen, die Zuluftelement Luftströme in jedem Hauptraum einzustellen. Empfehlung für Kanaldurchmesser und Art der Kanäle. MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 11 Kondensatpumpe (Aereco spezifisch) Eine vertikale Höhe von 8 Metern darf zwischen der Pumpe und dem Abwasserkanal nicht überschritten werden.Hinweis: Die von Aereco vorgeschlagene Pumpe wurde speziell für das DX-System getestet und validiert. Die Verwendung einer anderen Pumpe kann zu ernsthaften Funktionsproblemen führen und die Sicherheit des Systems beeinträchtigen.
- Seite 12 2. Den roten Knopf betätigen und die Abdeckung wieder anschrauben. Hinweis: · Die DXA-Einheit wurde speziell für den Betrieb mit dem Vorheizregister von Aereco entwickelt (spezifisches Abtaugerät für das DX-System mit passendem Durchmesser). Zudem wurde der Ansicht Vorheizregister montiert Vorheizregister mit der DXA- Einheit nach CEM zertifiziert.
- Seite 13 230V 3x1,5mm Modbus-Kappe in die zweite RJ45-Steckdose des Smart to circuit breaker Modbus cap 2x0,75mm wires Modbus Moduls eingesteckt werden. (or toward smart interface Wi-Fi ON output 1 out 1 2I2O out 2 in 2 in 1 MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 14 -fortluftauslasses muss so ausgeführt werden, dass in Bezug auf Hydraulik, Thermodynamik und Akustik das Lüftungssystem eine gute Systemleistung erbringt (siehe Empfehlungen für die Installation). 3.7. BRANDSCHUTZ Die Installation der Anlage muss den im jeweiligen Land geltenden Brandschutznormen entsprechen. MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 15 Trennen Sie die Spannungsversorgung vor allen Arbeiten und stellen Sie sicher, dass die DXA-Einheit nicht versehentlich gestartet werden kann. Für die Installation der DXA-Einheit dürfen nur von Aereco bereitgestellte Kabel verwendet werden. Wenn Sie andere Kabel verwenden, kann Aereco die ordnungsgemäße Funktion des Geräts nicht garantieren.
- Seite 16 16 / 36 4.1. ELEKTRISCHE ANSCHLÜSSE AN DER DXA EINHEIT Wi-Fi ON DX ModBus (RJ 45) Ethernet 230VAC, 50/60Hz, 180W max ON / OFF 230VAC 1.5mm² 230VAC 1.5mm² 230VAC 1.5mm² Sicherung Die Hauptspannungsversorgung befindet sich an der DXA Lüftungseinheit. MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 17 Installationsland geltenden Normen entsprechen. Planen Sie eine Kontakttrennvorrichtung mit einem Öffnungsabstand von mindestens 3 mm an jedem Pol. Hinweis: Beim Vorheizregister EHR von Aereco wird kein Alarmsignal übergeben. 4.3. ELEKTRISCHER ANSCHLUSS DER KONDENSATPUMPE Alle DX sind standardmäßig mit einem Siphon ausgestattet. Nach dem Siphon kann noch eine Kondensatpumpe angeschlossen werden.
- Seite 18 · Das Kennwort für das DXA Wi-Fi lautet: 12345678 In der Adressleiste des Internetbrowsers des Geräts (Android, Chrome, Safari…) ermöglichen die folgenden Adressen den Zugriff auf die Einstellungen und die Benutzerhomepage der DXA- Oberfläche: · http://DXR-mb.lan/ um auf die Homepage zu gelangen, MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 19 - Innentemperatursollwert zur Steuerung des Bypasses (20 ° C = Werkseinstellung), um eine freie Kühlung oder eine freie Erwärmungslüftung zu starten. - Der G4-Minimaldruck ist der Druckabfall am G4-Filter bei 230 m3 / h, wenn der G4-Filter neu ist. MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 20 Automatik Modus, Die DXA-Einheit treibt den Abluftventilator so an, dass ein konstanter Unterduck in der Abluft vorliegt (-80 Pa, -100 Pa, -110 Pa oder -120 Pa). Bei der Zuluft läuft der Zuluftventilator so, dass die gesamten Abluftströme und die Menge der Zuluftströme jederzeit ausgeglichen sind. MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 21 Gehen Sie mit einer Ethernet-Verbindung über den Internetbrowser des Computers zur WEB-Seite http://169.254/1/20/webupgrade USER : (Nur durch Aereco Servicetechnik) PASSWORD : (Nur durch Aereco Servicetechnik) Laden Sie dann die Dateien herunter, um das gesamte Gerät auf den neuesten Stand zu bringen.
- Seite 22 · Überprüfen und reinigen Sie, ob die schützenden Gitter der Ventilatoren verstopft sind. 6.2. SCHUTZ DER STROMVERSORGUNG UND DES MOTORMATERIALS Bei einer Funktionsstörung des Geräts werden diese Schutzfunktionen aktiviert. Anschließend muss das Gerät 30 Sekunden lang vom Netz getrennt werden, um die DXA-Einheit neu zu starten. MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 23 Wi-Fi ON 1. DX Lüftungsgerät ausschalten. 2. Entfernen Sie die 3 Filterklappen, 3. Entfernen Sie jeden Filter, indem Sie ihn fest an durch ziehen an den seiner Kante festhalten und nach unten aus dem Befestigungslaschen Filterschlitz herausziehen. MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 24 Sie sich, Anschlag eingeschoben wurden. dass diese luftdicht abgeschlossen sind. wurden. 3. Schalten Sie das Hauptgerät wieder ein. Wi-Fi ON 4) Setzen Sie die Filter im Menü Wartung: Wartung / Filterstatus / Filter Reset zurück MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 25 - Um alle Parameter zu löschen, führen Sie einen Reset unter Wartung / Systemparameter / Reset Starten der Assistentenanwendung durch. Wie setze ich das Gerät zurück? geändert werden (Parameter bleiben Starten Sie dann die Wisard-Anwendung. Die Parameter müssen erneut eingestellt werden (Druck- / unverändert). T ° -Sollwerte, Dauer, K-Faktoren usw.) MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 26 Frisch- und Fortluftleitung (isoliert und Ø 160 mm) Abluft-Ausgleichseinheit im Überströmraum positioniert Zuluft-Ausgleichseinheit im Korridor oder im Wohnzimmer Keine Verschmutzungen im Abluftkanalnetz Keine Verschmutzungen im Zuluftkanalnetz ELEKTROMODUL Anmerkungen Versorgungsspannung Erdungsanschlüsse Separater Netzanschluss für das Elektromodul (Vorheizregister, DXR-Einheit) INBETRIEBNAHME Anmerkungen Funktionstüchtigkeit der Steuereinheit MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 27 Leitungsabschnitten) und sachgerecht abgestützt sein. Andernfalls kann die Dichtungsmasse infolge von Durchhang einreißen. Warmluftleitungen, die im Freien oder durch unbeheizte Bereiche verlaufen, müssen mit einer 50 mm starken Dämmung aus Glaswolle oder einem gleichwertigen Material geschützt werden. MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 28 System in Betracht gezogen werden, dass eine vergleichbare Stabilität, jedoch auch die Möglichkeit bietet, das Gerät zu demontieren. Eine Spezialkomponente mit einer Metallplatte an der Außenwand und ein spezieller Dichtkleber können verwendet werden, um die Luftdichtheit der Wanddurchführung zu gewährleisten. Spezielles flexibles Dichtungsband Metalplatte MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 29 29 / 36 Empfehlungen zur Stabilitätsprüfung der Dachdurchführung: Dachhaube Dichtmasse Dachfensterrahmen Abdichtung mit Dampfsperrklebeband oder Anbringen einer Muffe mit Dichtband Dampfsperre Dichtmasse Luftdichtheit des Dachauslasses Empfehlungen zur Stabilitätsprüfung der Wanddurchführung: Isolation Dichtmasse Rohr Luftdichtheit des wandmontierten Auslasses MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 30 Der Luftdurchsatz muss an den Einheiten nicht eingestellt werden, denn er wird automatisch gesteuert. Warmluftleitungen, die im Freien oder durch unbeheizte Bereiche verlaufen, müssen mit einer 50 mm starken Isolation aus Glaswolle oder einem gleichwertigen Material geschützt werden. MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 31 · Befindet sich mehr als 0,40 m von einer Innenecke oder einem anderen Hindernis entfernt, um behinderten Menschen mit Rollstuhl den Zugang zu ermöglichen. Bei motorisierten Geräten: Andere mechanische Geräte (wie Abzugshauben, Wäschetrockner oder motorisierte Abluftventilatoren) dürfen nicht an den gleichen Abluftkanal angeschlossen werden. MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 32 Diese Garantie gilt für einen Zeitraum von zwei Jahren ab ursprünglichem Kaufdatum Ihres Geräts für Mängel, die auf eine fehlerhafte Konstruktion des Geräts zurückzuführen sind. Unter diesen Bedingungen garantiert Aereco den Umtausch des mangelhaften Geräts nach einer Inspektion desselben durch seinen Kundendienst. In keinem Fall werden durch diese Garantie zusätzliche Arbeits-, Transport- oder jegliche Art von Entschädigungskosten abgedeckt.
- Seite 33 DIN EN 60335-1 (VDE 0700-1):2012-10; EN 60335-1:2012 Niederspannungs- DIN EN 60335-2-40 (VDE 0700-40):2010-03 richtlinie /LVD EN 62233 (VDE 0700-366):2008-11 14. TECHNISCHE SPEZIFIKATIONEN EPP Gehäuse Wärmetauscher Kondensatpumpe Kondensatbehälter Siphon Anschlussstutzen Ventilatoren Versorgungseinheit Bypass Filterklappen F7 Filter Frontabdeckung (optional) G4 Filter MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 34 100 % / durch Außen- und Innentemperatur gesteuert, auch für das Free-cooling verwendet Vorerwärmung (optional) über elektrisches Heizregister in der Zuluftleitung (Zubehörteil) Kondensatablauf Kondensatpumpe Siphon Temperatureinsatzbereich Aufstellungsort +5°C < T°< +50°C Nutzungsbereich Lüftungsgerät -5°C < T° < +50°C ohne EHR -26°C < T° < +50°C mit EHR MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
- Seite 35 DXA Unit maximal airflow setting : 80 m 200 m a = 49 dB c = 59 dB 80 m 200 m 140 m 230 m 140 m 230 m b = 54 dB d = 60 dB MA_6790B_DXA_230_MB_Evolution Aereco GmbH...
