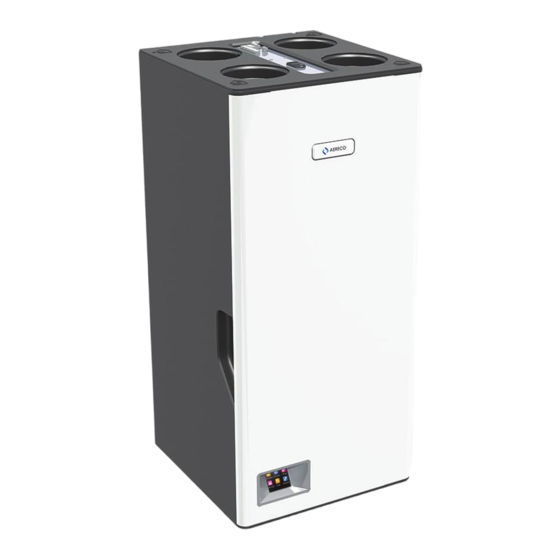

- Seite 1 INSTALLATIONS- UND WARTUNGSANLEITUNG dx system DXA 230 PREMIUM Zu- und Abluftsystem mit WRG und mit Bedarfssteuerung für die Wandmontage MA_TF6400_A_DE_DXA_Premium Aereco GmbH...
-
Seite 2: Inhaltsverzeichnis
9. Besondere Empfehlungen zur Luftdichtheit und Isolation der Anlage 9.1. Isolation der Anlage 9.2. Luftdichtheit der Anlage 10. Zu- und Abluftelemente 10.1. Zuluftelemente 10.2. Abluftelemente 10.3. Frischlufteinlass und Fortluftauslass 11. Entsorgung 12. Garantie 13. Konformität und Normen 14. Spezifikationen MA_TF6400_A_DE_DXA_Premium Aereco GmbH... -
Seite 3: Einleitung
Betrieb gesetzt werden kann. · Um Unfälle zu vermeiden, darf jegliche Modifikation oder das Auswechseln des Netzkabels nur von qualifiziertem Personal oder dem Kundendienst vorgenommen werden. · Kinder müssen beaufsichtigt werden, damit sie unsachgemäß mit dem Gerät umgehen. MA_TF6400_A_DE_DXA_Premium Aereco GmbH... -
Seite 4: Beschreibung
Abluft die Wärme entzogen und der wird ein Mittelwert berechnet, um den Gesamtbedarf Zuluft zugeführt wird. / Zuluftstrom zu bestimmen. Wenn der Bedarf höher ist als der momentane Abluftstrom, wird das Abluft- Kompensationsventil aktiviert, um den Zuluftstrom ebenfalls zu verstärken. MA_TF6400_A_DE_DXA_Premium Aereco GmbH... -
Seite 5: Komponenten Der Anlage
Passive Luftverteilbox für die Zuluft ZLTV 125 DX-CO2 DX-PRE Zulufteinheit Sensor Präsenzsensor DX-KV EHR 01 Serie 80 Serie 80 Abluftkompensationsventil Vorheizregister Abluftelement Abluftelement für die Kompensation Frisch- und Fortluftauslass RJ 12 - RJ 45 Kabel Touch-Interface Schalldämpfer Komponenten der Anlage MA_TF6400_A_DE_DXA_Premium Aereco GmbH... -
Seite 6: Bauart / Abmessungen
· Flexible Leitung zum Abfließen von Kondensat. ø160 ø160 R2,50 Abmessungen 2.3. MONTAGE DER DXA-EINHEIT Die DXA-Einheit wird mit 4 luftdichten Anschlüssen geliefert. Vor Entfernen der 4 Kunststoffkappen ziehen sie die Klammern mit einem Schraubenzieher vorsichtig heraus. Montage der Anschlüsse an der DXA-Einheit MA_TF6400_A_DE_DXA_Premium Aereco GmbH... -
Seite 7: Installation
· Gewicht der DXA-Einheit = 23 kg Die DXA Einheit muss exakt vertikal ausgerichtet sein (max 1° Toleranz). Die Nichteinhaltung dieser Anforderung kann zu schwerwiegenden Problemen bei der Kondensatabführung führen. D = 5 mm Wand (Draufsicht) D = 5 mm Wand (Seitenansicht) MA_TF6400_A_DE_DXA_Premium Aereco GmbH... -
Seite 8: Zugang
3.2.3. BEFESTIGUNG DER DXA-EINHEIT The DXA Unit is fixed on a wall thanks to the use of two metal brackets, specific to Aereco. The first bracket is fixed in the DXA while the second bracket is screwed in the wall. The two brackets are assembled one within the other. - Seite 9 9 / 34 Installation des Befestigungssystem der DXA-Einheit. Ø6 mm Beachte : Dübelauswahl erfolgt in Abhängigkeit der Wand. MA_TF6400_A_DE_DXA_Premium Aereco GmbH...
-
Seite 10: Luftleitungsanschlüsse An Der Dxa-Einheit
(zur Lärmvermeidung im Raum) Abluft: starre Leitung (zur Vermeidung von Druckabfall) oder halbstarre Leitung Lufteinlass: isolierte starre Leitung (zur Ver- meidung von Druckabfall und Kondensation) Luftauslass: isolierte starre Leitung (zur Vermeidung von Druckabfall und Kondensation) Leitungsdurchmesser und Empfehlung zum Leitungstyp MA_TF6400_A_DE_DXA_Premium Aereco GmbH... -
Seite 11: Kondensatabführung
· Zwischen der Kondensatpumpe und der Abflussleitung dürfen nicht mehr als 8 Meter vertikaler Höhenunterschied liegen. Hinweis: Die Kondensatpumpe von Aereco wurde speziell für das DX-System geprüft und validiert. Der Einsatz einer anderen Kondensatpumpe kann schwerwiegende Funktionsprobleme nach sich ziehen und die Alle Anschlüsse müssen wasserdicht sein. -
Seite 12: Abluftkompensationsventil (Dx-Kv)
Das Ventil befindet sich in der Leitung, die zur Abluft-Ausgleichseinheit führt. Daher besitzt es einen Ø von 125 mm. Dieses Produkt wurde speziell für Systeme von Aereco entwickelt. Das Ventil kann an jeglicher Stelle positioniert werden, wobei seine maximale Länge von 232 mm zu berücksichtigen ist. -
Seite 13: Frostschutzstrategie
2. Den roten Knopf betätigen und die Abdeckung wieder anschrauben. Hinweis: · Die DXA-Einheit wurde speziell für den Betrieb mit dem Vorheizregister von Aereco entwickelt (spezifisches Positionierung des Vorheizregisters im Verhältnis Abtaugerät für das DX-System mit passendem Durchmesser). Zudem wurde der Vorheizregister mit der DXA- zur DXA-Einheit Einheit nach CEM zertifiziert. -
Seite 14: Sensoren
- Präsenz- und CO -Sensoren können kombiniert eingesetzt werden. - An das System können maximal 5 Sensoren angeschlossen werden. - Der Anschluss an das System erfolgt über RJ12-Kabel. Es dürfen nur die spezifischen Kabel von Aereco verwendet werden. 3.5.1. PRÄSENZSENSOREN (DX-PRE) Der DX-PRE Präsenzdetektor erkennt Bewegungen in einem Raum über Infrarotstrahlung. -
Seite 15: Dxa Steuereinheit
Boost ventilation Free cooling Settings System status Energy Maintenance Settings Free cooling Boost ventilation Energy Maintenance System status Maintenance System status Energy Boost ventilation Free cooling Settings System status Energy Maintenance Anschluss der Steuereinheit an die DXA-Einheit MA_TF6400_A_DE_DXA_Premium Aereco GmbH... -
Seite 16: Besondere Anforderungen An Die Luftleitungen
Die Zu- und Abluftelemente sowie der Frischlufteinlass und der Fortluftauslass müssen so installiert werden, dass sowohl in Sachen thermischen und akutischem Komfort eine optimale Systemleistung gewährleistet ist. 3.8. BRANDSCHUTZ Die Installation muss mit den im betreffenden Land geltenden Brandschutzvorschriften übereinstimmen. MA_TF6400_A_DE_DXA_Premium Aereco GmbH... -
Seite 17: Elektrische Anschlüsse
Vor jeglichen Arbeitseingriffen ist die elektrische Spannungsversorgung zu trennen und sicherzustellen, dass die Einheit nicht unbeabsichtigt in Betrieb gesetzt werden kann. Zur Installation der DXA-Einheit dürfen nur Kabel von Aereco eingesetzt werden. Werden andere Kabel verwendet, übernimmt Aereco keinerlei Haftung für den einwandfreien Betrieb des Geräts. -
Seite 18: Elektrische Anschlüsse An Der Dxa-Einheit
Der Hauptnetzanschluss befindet sich an der DXA-Einheit. Die Verbindung zu Sensoren, Steuereinheit, DX-Hub und Abluft-Kompensationsventil erfolgt über den Kommunikationsbus. Optionale Abluftelementen können über ein Zweileiterkabel mit einem Mindestquerschnitt von 0,75 mm² und einer Länge von maximal 25 Metern angeschlossen werden. MA_TF6400_A_DE_DXA_Premium Aereco GmbH... -
Seite 19: Elektrischer Anschluss Des Vorheizregisters
Normen durchgeführt werden. Es ist eine Kontakt-Trennvorrichtung mit einem Kontaktöffnungsabstand von mindestens 3 mm an jedem Pol vorzusehen. Hinweis: Im Vorheizregister von Aereco ist keine Alarmfunktion integriert. 4.3. ELEKTRISCHER ANSCHLUSS DER KONDENSATPUMPE (OPTIONAL) Die DXA-Einheit wird mit einem integrierten Siphon ausgeliefert. Es ist jedoch möglich eine... -
Seite 20: Inbetriebnahme Und Konfiguration Der Dxa-Einheit
· die Schutzgitter der Lüfter überprüfen und reinigen, falls sie verstopft sind 6.2. SICHERUNGEN Externe Sicherung · 250V T1.6A / Ø5x20 mm Interne Sicherungen: · Sicherung F1: Sicherung T1A / Ø 5x20 mm · Sicherung F2: Sicherung T630 mA / Details der internen Steuerkarte Ø 5x20 m MA_TF6400_A_DE_DXA_Premium Aereco GmbH... -
Seite 21: Stromversorgung Und Motorschutz
F7 Filter Entfernen Die Einheit ausschalten. Die drei Filterklappen durch Ziehen an Den jeweiligen Filter an seiner Vorderkante festhalten den Laschen entfernen. und nach vorne aus dem Filterschacht ziehen (der Filter ist nur eingeschoben und nicht befestigt). MA_TF6400_A_DE_DXA_Premium Aereco GmbH... -
Seite 22: Fehlerbehebung
2) Zugang zur elektronischen Karte der Steuereinheit schaffen Einstellwerte eingegeben worden sind, 3) Resetknopf 3 Sekunden lang drücken Reset des Geräts ist ein Reset der Anlage dennoch 4) Steuereinheit wieder einsetzen möglich. 5) Anlage einschalten 6) Installation der Anlage gemäß Anforderungen erneut durchführen MA_TF6400_A_DE_DXA_Premium Aereco GmbH... -
Seite 23: Installations-Abnahmeprotokoll
Falls Messverfahren im Projekt vorgesehen sind, empfiehlt sich, diese zur Abnahme der Installationsarbeiten zu überprüfen: · Luftdurchsatz- und Druckwerte an den Zu- und Abluftelementen, · Luftdurchsatz für Frischlufteinlass und am Fortluftauslass, · ggf. Geräuschpegel in den Haupträumen und sehr nahe an den Lüftern, · Überprüfung der Luftstromregelung. MA_TF6400_A_DE_DXA_Premium Aereco GmbH... -
Seite 24: Besondere Empfehlungen Zur Luftdichtheit Und Isolation Der Anlage
Leitungsabschnitten) und sachgerecht abgestützt sein. Andernfalls kann die Dichtungsmasse infolge von Durchhang einreißen. Warmluftleitungen, die im Freien oder durch unbeheizte Bereiche verlaufen, müssen mit einer 50 mm starken Isolation aus Glaswolle oder einem gleichwertigen Material geschützt werden. MA_TF6400_A_DE_DXA_Premium Aereco GmbH... -
Seite 25: Isolation Der Anlage
System in Betracht gezogen werden, das eine vergleichbare Stabilität, jedoch auch die Möglichkeit bietet, das Gerät zu demontieren. Eine Spezialkomponente mit einer Metallplatte an der Außenwand und ein spezieller Dichtkleber können verwendet werden, um die Luftdichtheit der Wanddurchführung zu gewährleisten. Abdichtung einer Außenwanddurchführung Spezielles flexibles Dichtungsband Metallplatte MA_TF6400_A_DE_DXA_Premium Aereco GmbH... - Seite 26 Luftdichtheit des Dachauslasses Empfehlungen zur Stabilitätsprüfung der Wanddurchführung: Isolation Dichtmasse Rohr Luftdichtheit des wandmontierten Auslasses Empfehlungen zur Stabilitätsprüfung der Einheit: Luftdichter Bundkragen Abluftelement Serie 80 mit umlaufender Dichtung (mitgeliefert) Anschluss der Leitung an die Einheit durch Verbindungsvorrichtung mit Dichtung MA_TF6400_A_DE_DXA_Premium Aereco GmbH...
-
Seite 27: Zu- Und Abluftelemente
50 mm starken Isolation aus Glaswolle oder einem gleichwertigen Material geschützt werden. Die DXA-Ablufteinheit funktioniert bei einem konstanten Druck von 60 Pa. Dies erfordert, die Abluftelemente in die richtige Position zu stellen (über die integrierte Verstellmöglichkeit), um die erwünschten Luftdurchsätze zu gewährleisten (vgl. Installationsanleitung Abluftelemente Serie 80). MA_TF6400_A_DE_DXA_Premium Aereco GmbH... -
Seite 28: Zuluftelemente
Angeschlossene Abluftelemente: Es besteht die Möglichkeit, bis zu 3 Abluftelemente an die DXA- Einheit anzuschließen (vgl. Abschnitt 4.1. Elektrische Anschlüsse an der DXA-Einheit). In diesem Fall ist sicherzustellen, dass die Abluftelemente über eine angemessene Spannungsversorgung verfügen (erfordert einen speziellen Transformator mit der Kennung CAL261EX). MA_TF6400_A_DE_DXA_Premium Aereco GmbH... -
Seite 29: Frischlufteinlass Und Abluftauslass
Mängel, die auf eine fehlerhafte Konstruktion des Geräts zurückzuführen sind. Unter diesen Bedingungen garantiert Aereco den Umtausch des mangelhaften Geräts nach einer Inspektion desselben durch seinen Kundendienst. In keinem Fall werden durch diese Garantie zusätzliche Arbeits-, Transport- oder jegliche Art von Entschädigungskosten abgedeckt. -
Seite 30: Eigenschaften
DIN EN 60335-1 (VDE 0700-1):2012-10; EN 60335-1:2012 Niederspannung / LVD DIN EN 60335-2-40 (VDE 0700-40):2010-03 EN 62233 (VDE 0700-366):2008-11 14. EIGENSCHAFTEN Gehäuse Wärmeübertrager Kondensatpump Kondensatbehälter Siphon Anschlüsse Ventilatoren Steuerungsmodul Bypass Filterzugangsklappen F7 Filter Frontblende G4 Filter Anschlussblende (optional, Bezeichnung : ADX1448) MA_TF6400_A_DE_DXA_Premium Aereco GmbH... - Seite 31 2,8’’ Touchscreen-Display, Anschluss an DXA-Lüftungsgerät Bypass zuluftseitig: 100 % / durch Außen- und Innentemperatur gesteuert, auch für das Free-cooling verwendet Vorerwärmung über elektrisches Heizregister in der Zuluftleitung (Zubehörteil) Frostschutz durch Vorerwärmung der Außenluft Kondensatablauf 2 Versionen - Kondensatpumpe / Siphon MA_TF6400_A_DE_DXA_Premium Aereco GmbH...
-
Seite 32: Masszeichnung
32 / 34 MASSZEICHNUNG DXA-Lüftungsgerät Draufsicht - Angaben in mm Fortluft Außenluft Zuluft Abluft Frontansicht - Angaben in mm Seitenansicht - Angaben in mm MA_TF6400_A_DE_DXA_Premium Aereco GmbH... - Seite 33 33 / 34 Notes: MA_TF6400_A_DE_DXA_Premium Aereco GmbH...
