Betriebsanleitung SL QUADRATHERM D.A
VORSICHT
Verbrennungsgefahr an heißer Oberfläche
Erreichbare Höchsttemperaturen:
- Max. 160°C bei T3 Heizungen
- Max. 100°C bei T4 Heizungen
- Max. 70°C bei T5 Heizungen
- Max. 50°C bei T6 Heizungen
Gerät während des Betriebes nicht berühren! Vor Arbei-
ten am Gerät dieses erst abkühlen lassen.
5
Technische Daten
Schutzart
Bemessungsspannung
zul. Betriebsspannung
Bemessungsstrom: (unter
Beachtung von VDE 0298)
Umgebungstemperatur
Max. zul. Einsatztemperatur
Schaltleistung des Ausfall-
melders (AM)
Anschlusskabel
Anschlusskabel AM
Material
Mittlere Betriebsdauer
(MTBF)
Lagertemperatur
Profiltyp "K" Länge x Breite
x Höhe
Profiltyp "L" Länge x Breite
x Höhe
INFO
Die genauen technischen Daten Ihres Geräts entneh-
men Sie dem Typenschild. Informationen zur Heiz-
leistung finden Sie auf dem Datenblatt.
Seite 4 / 8
INTERTEC-Hess GmbH · Raffineriestr. 8 · 93333 Neustadt/Donau · Germany ·
IP66/IP68 1bar/30min
max. 265 V AC
max. 275 V AC
max. 10 A
- 60 bis + 60 °C
- 60 bis + 180 °C
10 A / 275 V AC
Silikonschlauchleitung,
kerb- und ölfest, 3 x 1,5
mm²
Silikonschlauchleitung,
kerb- und ölfest, 5 x 1,0
mm², Ø8,5 mm
Aluminium, seewasser-
fest, schwarz eloxiert
50.000 h
- 60 bis + 80°C
90 x 95 x 30
mm
105 x 95 x 30
mm
Temperaturklasse
Nennspannung/Betriebsspannung

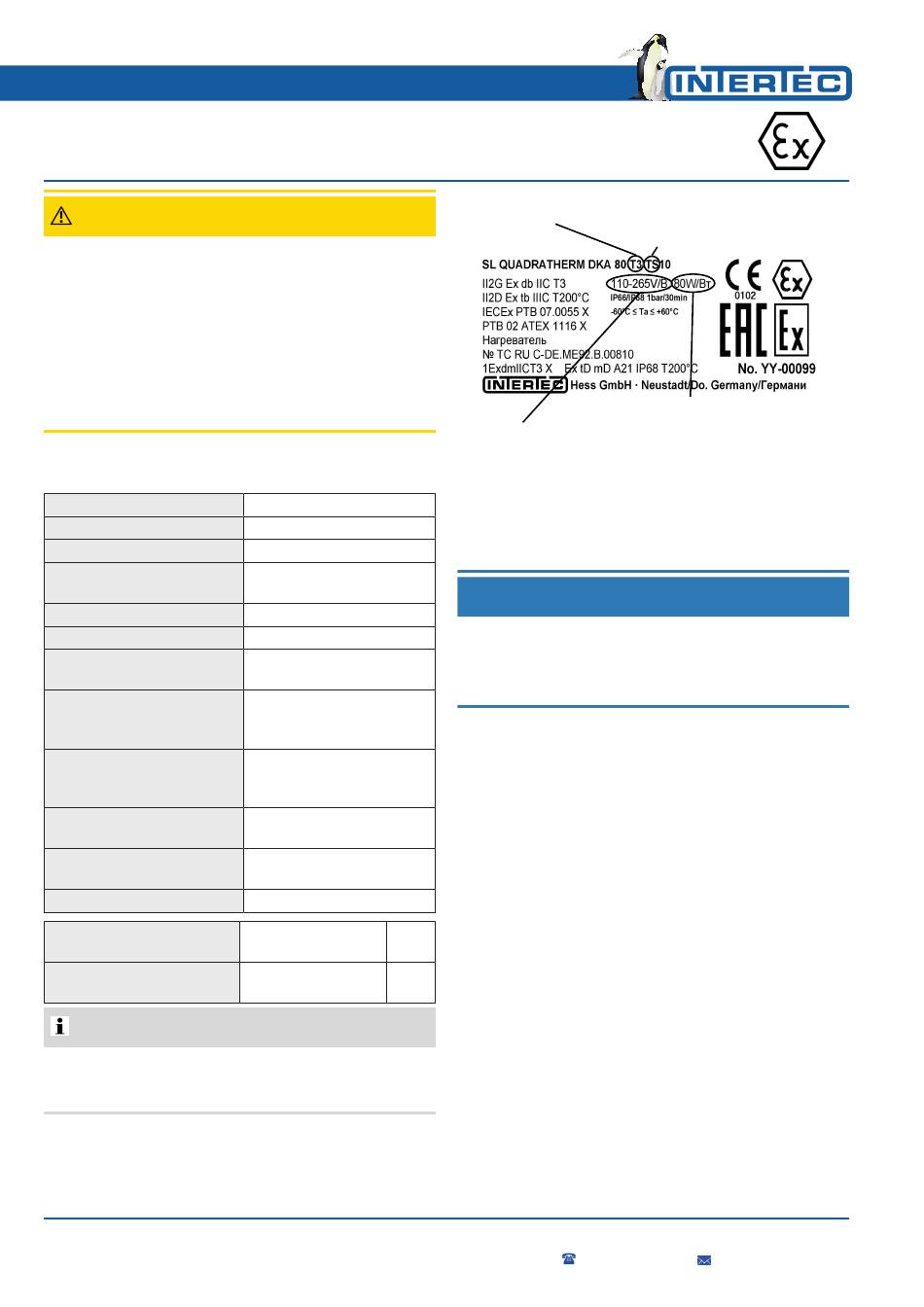

Abb. 1: Beispiel: Typenschild SL QUADRATHERM DKA 80 T3
TS10
6
Einbau
HINWEIS
Vorsichtig entnehmen
Bei der Entnahme aus der Verpackung und beim Trans-
port darf die Anschlussleitung nicht belastet und geknickt
werden.
Die freie Konvektion darf nicht behindert werden. Die
Mindestabstände und Einbaulage finden Sie in der nach-
folgenden Abbildung.
Das Typenschild muss lesbar bleiben.
Es ist darauf zu achten, dass die absolute Wärmedurch-
gangszahl des umgebenden Gehäuses nicht kleiner ist
als 0,5 W/K.
Aus Gründen der Betriebssicherheit darf die Heizung nur
bei Bedingungen betrieben werden, bei denen ausge-
schlossen ist, dass die Ansprechtemperatur des Begren-
zers überschritten wird.
Die Einsatztemperaturen sind zu beachten.
Die Anschlussleitung ist bis zum Eingang in die bauseiti-
ge Abzweigdose unter Berücksichtigung des zulässigen
Biegeradius = 5 x Außendurchmesser fest zu verlegen.
Im Staub-Ex-Bereich sind die zutreffenden Anforderun-
gen der EN 60079-14 zu beachten.
+49 9445 9532-0 ·
Thermostat
Nennleistung
HOM63801227Ide-6
