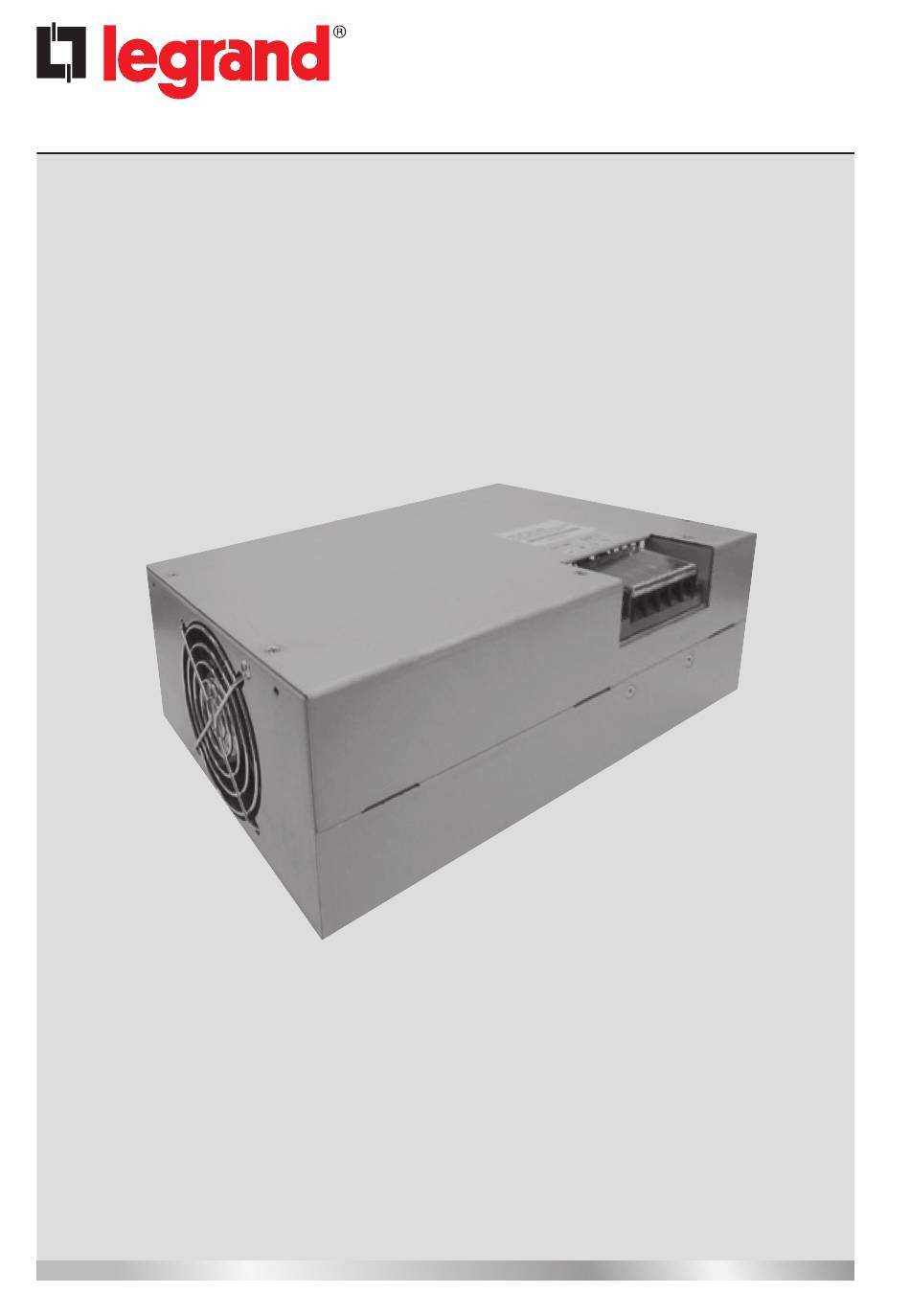

- Seite 1 Chargeurs 24, 36, 48 et 72V Manuel d’installation • Installation manual Part. LE09122AA-12/15-01 GF...
- Seite 2 Chargeurs 24, 36, 48 et 72V FRANÇAIS ENGLISH ITALIANO DEUTSCH ESPAÑOL...
- Seite 3 Chargeurs 24, 36, 48 et 72V Table des matières 1 Introduction 2 Conditions d’utilisation 3 Installation 4 Caractéristiques 5 Garantie...
- Seite 4 Il est recommandé de lire soigneusement le présent manuel et la fiche des consignes de sécurité fournie avec le chargeur avant de procéder à son installation. Se rendre sur le site www.ups.legrand.com pour télécharger la dernière version du manuel et pour découvrir les gamme des UPS Legrand.
- Seite 5 Chargeurs 24, 36, 48 et 72V 3 Installation Contenu de l’emballage * Câble type L1 +A3 : utilisé pour brancher Keor LP (inclus uniquement avec les produits référence 310958, 310960 et 310961) * Câble type L2 +A2 : utilisé pour brancher Daker DK (inclus uniquement avec les produits référence 310959 et 310961) Guide de branchement et d’installation ATTENTION Seul un électricien qualifié...
- Seite 6 3 Installation 5. Brancher le chargeur aux batteries à l’aide du câble CC L1 ou L2 (figures 4 et 5). Picture 4 - KEOR LP Picture 5 - DAKER DK 6. Veiller à la sécurité de l’installation pour l’utilisateur final en appliquant à la terminaison de l’armoire de batteries une isolation et des protections de câble.
- Seite 7 Chargeurs 24, 36, 48 et 72V 3 Installation Installation Montage mural Montage à plat Application Exemple de branchement Chargeurs en parallèle : Max. 3 Unités pour 310958, standard 4 Unités pour 310959~310961 Courant max. en entrée : 10A Courant max. de charge : 310958 : 28A / 310959 : 25A / 310960 : 19A / 310961 : 12A ATTENTION - Câbles recommandés (max.
- Seite 8 5 Garantie Les conditions de garantie peuvent varier en fonction du pays dans lequel le chargeur est vendu ; s’informer auprès de l’agent commercial Legrand pour la validité et la durée de ces conditions.
- Seite 9 Battery Chargers 24,36,48,72V Index 1 Introduction 2 Conditions of use 3 Installation 4 Specifications 5 Warranty...
- Seite 10 • In a domestic environment this product may cause radio interference in which case the user may be required to take adequate measures. CAUTION Legrand reserve at any time the right to modify the content of this manual and to communicate in any form and modality, the changes brought to the same.
- Seite 11 Battery Chargers 24,36,48,72V 3 Installation Package Contents * Cable type L1 +A3 : used to connect Keor LP , it is inclueded only in the references 310958,310960,310961 * Cable type L2 +A2 : used to connect Daker DK, it is included only in the references 310959,310961 Wiring installation guide CAUTION Only a licensed and expert electrician is authorized to install the Battery Charger BOX.
- Seite 12 3 Installation 5. Connect the battery charger to the battery bank through the DC cable L1 or L2 (picture 4,5). Picture 4 - KEOR LP Picture 5 - DAKER DK 6. Ensure the installation is safe for the final user applying to the battery cabinet terminal block insulating cover and cables glands.
- Seite 13 Battery Chargers 24,36,48,72V 3 Installation Installation Wall Mounted Flat plane Application Standard Connection example Battery chargers in parallel : Max 3 Units for 310958, 4 Units for 310959~310961 Max Input current : 10A Max charging current : 310958: 28A / 310959: 25A / 310960: 19A / 310961: 12A CAUTION - Recommended cables (max 2 battery chargers in parallel) : UL 1015 14AWG - Recommended cables (max 3/4 battery chargers in parallel) : UL 1015 12AWG...
- Seite 14 In a different environment-installation restrictions or additional measures may be needed to prevent disturbances 5 Warranty The guarantee conditions may vary depending on the country where the battery charger is sold so please check with your local Legrand sale representative for validity and duration.
- Seite 15 Caricabatterie 24,36,48,72V Indice 1 Introduzione 2 Condizioni d’uso 3 Installazione 4 Specifiche 5 Garanzia...
- Seite 16 • In ambiente domestico questo dispositivo potrebbe causare interferenze radio per le quali l’uti- lizzatore potrebbe essere tenuto ad adottare adeguate misure. ATTENZIONE Legrand si riserva il diritto di variare in qualsiasi momento i contenuti del presente stampato e di comunicare, in qualsiasi forma e modalità, i cambiamenti apportati.
- Seite 17 Caricabatterie 24,36,48,72V 3 Installazione Contenuto della confezione *Tipo di cavo L1 +A3 : utilizzato per collegare il Keor LP, è incluso soltanto con gli articoli 310958,310960,310961 *Tipo di cavo L2 +A2 : utilizzato per collegare il Daker DK, è incluso soltanto con gli articoli 310959,310961 Guida per il cablaggio ATTENZIONE Solamente elettricisti esperti e autorizzati possono installare il Dispositivo Caricabatterie.
- Seite 18 3 Installazione 5. Collegare il caricabatterie al gruppo di batterie con il cavo DC L1 o L2 (Figura 4, 5). Picture 4 - KEOR LP Picture 5 - DAKER DK 6. Accertarsi che l’installazione risulti sicura per l’utilizzatore finale, applicando alla morsettiera dell’armadio delle batterie adeguata copertura isolante e pressacavi.
- Seite 19 Caricabatterie 24,36,48,72V 3 Installazione Installazione A parete Superficie piana Applicazioni Esempio di collegamento Caricabatterie in parallelo: standard Max 3 Unità per 310958, 4 Unità per 310959~310961 Corrente massima in ingresso: 10A Corrente massima di caricamento : 310958: 28A / 310959: 25A / 310960: 19A / 310961: 12A ATTENZIONE - Cavi raccomandati (max 2 caricabatterie in parallelo) : UL 1015 14AWG - Cavi raccomandati (max 3/4 caricabatterie in parallelo) : UL 1015 12AWG...
- Seite 20 5 Garanzia Le condizioni di garanzia possono variare in base alla nazione dove il caricabatterie viene venduto quindi si prega di verificare validità e durata con il vostro funzionario di vendita Legrand locale.
- Seite 21 Batterie-Ladegerät 24,36,48,72V Inhaltsverzeichnis 1 Einleitung 2 Gebrauchsbedingungen 3 Installation 4 Spezifikationen 5 Garantie...
- Seite 22 • In einer Wohnumgebung kann dieses Produkt Funkstörungen erzeugen; in diesem Fall muss der Betreiber angemessene Maßnahmen ergreifen. ACHTUNG Legrand behält sich das Recht vor, den Inhalt dieses Handbuchs jederzeit zu ändern und die Änderungen in einer beliebigen Form und Weise mitzuteilen.
- Seite 23 Batterie-Ladegerät 24,36,48,72V 3 Installation Packungsinhalt *Kabeltyp L1 +A3 : zur Verbindung einer Keor LP, nur bei den Ausführungen 310958,310960,310961 enthalten *Kabeltyp L2 +A2 : zur Verbindung einer Daker DK, nur bei den Ausführungen 310959,310961 enthalten Anweisungen zur Verkabelung ACHTUNG Das Batterie-Ladegerät darf ausschließlich von einem erfahrenen Elektriker installiert werden. Bild 1 Bild 3 1.
- Seite 24 3 Installation 5. Verbinden Sie das Batterie-Ladegerät mit den Batterieblöcken mit Hilfe des DC-Kabels L1 oder L2 (Abbildung 4,5). Bild 4 - KEOR LP Bild 5 - DAKER DK 6. Stellen Sie sicher, dass die Installation für den Endverbraucher sicher ist, indem Sie die Batte- rieblöcke abdecken und verschrauben.
- Seite 25 Batterie-Ladegerät 24,36,48,72V 3 Installation Installation Wandinstallation Ebene Fläche Anwendung Beispiel einer Standard- Batterie-Ladegeräte parallel geschaltet: verbindung Max 3 Einheiten für 310958, 4 Einheiten für 310959~310961 Max Eingangsstrom : 10A Max Ladestrom : 310958: 28A / 310959: 25A / 310960: 19A / 310961: 12A ACHTUNG - Empfohlenes Kabel (max.
- Seite 26 Bereich. In einer anderen Umgebung sind zusätzliche Maßnahmen erforderlich, um Störungen zu vermeiden 5 Garantie Die Garantiebedingungen können je nach Land, in dem das Ladegerät verkauft wird, unterschiedlich sein.. Bitte überprüfen Sie mit Ihrem lokalen Legrand Verkaufsvertreter die Gültigkeit und Dauer.
- Seite 27 Cargadores de batería de 24, 36, 48, 72V Índice 1 Introducción 2 Condiciones de uso 3 Instalación 4 Características 5 Garantía...
- Seite 28 Se ruega leer detenidamente este manual y esta hoja de instrucciones de seguridad incluidos en el embalaje antes de instalar el cargador de batería. Entre en el sitio web www.ups.legrand.com para bajarse la última versión del manual y descubrir la oferta completa de SAI Legrand 2 Condiciones de uso •...
- Seite 29 Cargadores de batería de 24, 36, 48, 72V 3 Instalación Contenido del paquete *Tipo de cable L1 +A3: usado para conectar Keor LP, incluido solamente en las referencias 310958,310960,310961 *Tipo de cable L2 +A2: usado para conectar Daker DK, incluido solamente en las referencias 310959,310961 Guía para instalación del cableado PELIGRO Solamente un electricista cualificado y experto puede instalar la caja del cargador de batería.
- Seite 30 3 Instalación 5. Conecte el cargador de batería a las baterías mediante el cable CC L1 o L2 (figura 4,5). Figura 4 - KEOR LP Figura 5 - DAKER DK 6. Asegúrese de que la instalación sea segura para el usuario final aplicando la tapa de aislamiento del bloque terminal del armario de la batería y las protecciones de los cables.
- Seite 31 Cargadores de batería de 24, 36, 48, 72V 3 Instalación Instalación Mural Superficie plana Aplicación Ejemplo de conexión estándar Cargadores de batería en paralelo: Máx. 3 unidades para 310958, 4 unidades para 310959~310961 Corriente entrada máxima: 10A Corriente de carga máxima: 310958: 28A / 310959: 25A / 310960: 19A / 310961: 12A ATENCIÓN - Cables recomendados (máximo 2 cargadores de batería en paralelo):...
- Seite 32 4 Especificaciones MODELO 310958 310959 310960 310961 Entrada AC Tensión de entrada 100V-240V Corriente entrada máxima 2.7A Max. Frecuencia entrada nominal 50Hz/60Hz±10% Factor de potencia entrada >0.9 Fases entrada Monofásica SALIDA CC Tensión salida CC nominal 27.3Vdc±1% 40.95Vdc±1% 54.6Vdc±1% 81.9Vdc±1% (Sin Carga) Corriente salida CC nominal 10,42A...
- Seite 36 LEGRAND Pro and Consumer Service BP 30076 - 87002 LIMOGES CEDEX FRANCE www.legrand.com Legrand se réserve le droit de modifier à tout moment le contenu de cet imprimé et de communiquer, sous n’importe quelle forme et modalité, les changements apportés.
