Montage und Anschluss
Stellen Sie vor Einbau des Gerätes und vor Arbei-
ten an den Anschlüssen des Gerätes sicher, dass
die Anlage spannungsfrei ist.
Wird dies nicht beachtet, so besteht für das Perso-
nal die Gefahr eines elektrischen Schlages.
Außerdem drohen Sachschäden an der elektri-
schen Anlage und die Zerstörung des Gerätes.
Montage
MK2418C ist in verschiedenen Versionen für Montage Unterputz,
Aufputz oder in Wandkanälen erhältlich (siehe Bestellangaben).

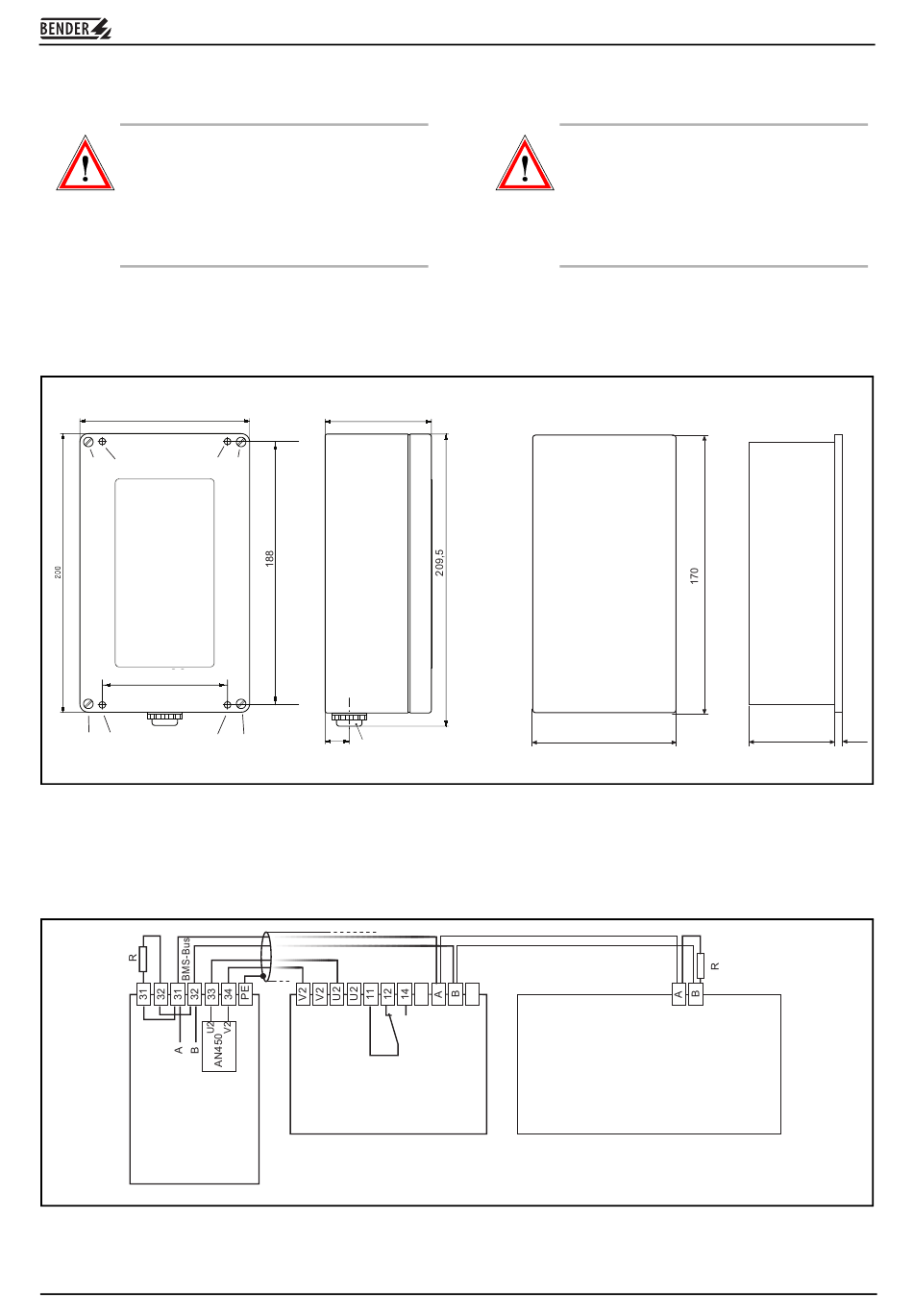

Maßbild
120
B A
88
B A
MK2418CA
Alle Maße in mm;
A = Befestigungsbohrungen; B = Deckelbefestigung;
MK2418C und MK2418CK: Schalttafelausbruch 160 x 75 mm

Anschluss

Anschluss über BMS-Bus
BMS-Bus
®
MEDICS -System
UMC…
USC…
UFC…
LFC…
LTIC…
oder/or 107TD47
MK2418C-12 zeigt Meldungen von Medics®-Systemen an
202008 / 10.2004
75
A B
17
A B
PG 13,5
Sammelmeldung
Common alarm
MK2418C-12

Installation and connection

Prior to installation and before work activities are
carried out on the connecting cables, make sure
that the mains power is disconnected.
Failure to comply with this safety information
may personnel expose to electric shock. Further-
more, substantial damage to the electrical instal-
lation and destruction of the device can occur.
Installation
The MK2418C is available in several versions for flush-mounting, sur-
face mounting and cable-duct mounting (refer to ordering details).
Dimension diagram
85
MK2418C, MK2418CK
All dimensions in mm;
A = Mounting holes; B = Front cover fixing;
MK2418C and MK2418CK: switchboard cut-out 160 x 75 mm
Connection
Connection via BMS bus
weitere Geräte mit BMS-Bus (Option)
further devices with BMS bus (option)
MK2418C-12 displays messages of Medics® systems
MK2418C, MK2418CP
54 5
3
