Einrichtung
1. Interface
RJ-45 Anschluss
Daten werden über ein Cat5-Kabel mit einer typischen Länge von 100 Metern übertragen.
Er verfügt über die Funktion, Durchgangsleitung und Querverbindung automatisch zu
erkennen
Glasfaser-Anschluss
Die Glasfaser-Schnittstelle unterstützt den Duplex-Modus und verfügt über zwei Anschlüsse,
TX und RX. Wenn zwei optische Transceiver angeschlossen sind oder die Glasfaser-
Schnittstelle mit einem Switch verbunden ist, befindet sich die Glasfaser-Schnittstelle immer
im Querverbindungs-Modus, nämlich "TX-RX", "RX-TX" (direkte Steckverbindung für
Glasfaserkabel).
2. Verbindung
Das Netzwerkgerät (Workstation, Hub oder Switch) mit RJ-45 Schnittstelle wird mit der RJ-45-
Buchse des Media-Konverters per Twisted-Pair verbunden. Das Glasfaser-Endgerät wird an
der Glasfaser-Schnittstelle des Media-Konverters angeschlossen. Schalten Sie es dann ein.
Die entsprechende LED leuchtet auf und signalisiert korrekten Anschluss. (Siehe Tabelle
unten für die LED-Anzeige)

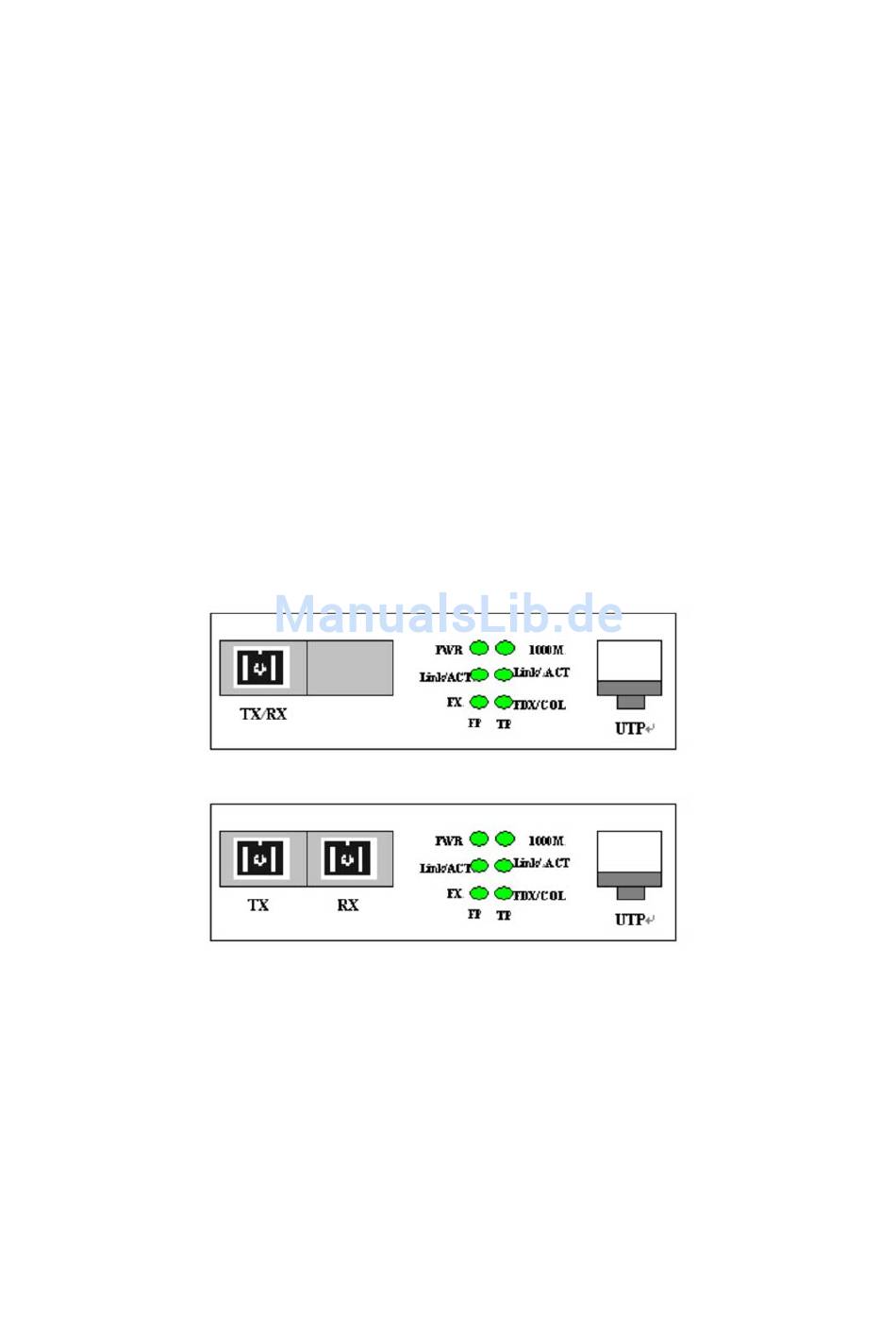

Tabelle 1: Vorderseite des Einfach-Glasfaser Media-Konverters
Tabelle 2: Vorderseite des Doppel-Glasfaser Media-Konverters
