Gigabit Glasfaser-zu-Ethernet Konverter
10/100/1000Base-T/TX zu 1000Base-SX/LX
Benutzerhandbuch
Übersicht

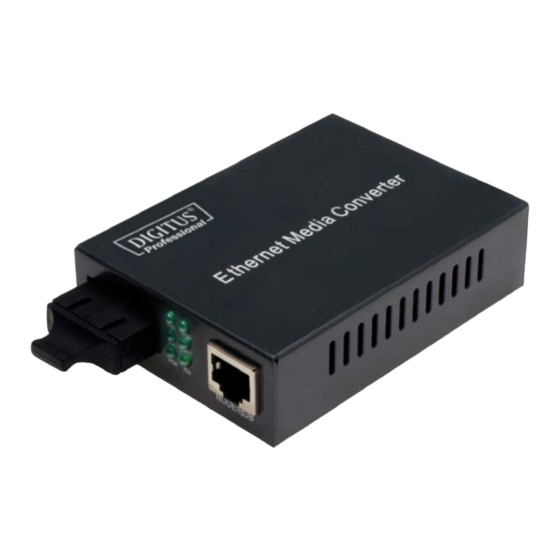

Der Gigabit Glasfaser-zu-Ethernet Konverter ist ein 10/100/1000 MBit/s Media-Konverter mit
automatischer Verbindungsaushandlung. Der Kupferanschluss handelt automatisch die
Geschwindigkeit des angeschlossenen Gerätes und den Duplexmodus aus: 10/100/1000 Mbit/s
Halbduplex oder 10/100/1000 Mbit/s Vollduplex. Der Glasfaseranschluss wird immer mit 1000
Mbit/s betrieben. Die maximale Entfernung beträgt im Multi-Modus 0,5 oder 2 km und im Single-
Modus 10/20/40/60 km oder 80 km.
Es ist auch ein 10/100/1000Base-T nach SFP (Mini-GBIC) Medienkonverter verfügbar. Der SFP-
Steckplatz unterstützt sowohl Mehrfach- (SX) als auch Einzelmodus (LX) LWL-Standards für
Übertragungsentfernungen von bis zu 80 km. Gigabit Ethernetanschluss Auto-Negotiate
zwischen 100 und 1000 Mbit/s Übertragungsgeschwindigkeit. Hinweis: DN--82131 unterstützt
nur 1000Base-T.
Werbung
Verwandte Anleitungen für Digitus 10Base-T
Inhaltszusammenfassung für Digitus 10Base-T
- Seite 1 Gigabit Glasfaser-zu-Ethernet Konverter 10/100/1000Base-T/TX zu 1000Base-SX/LX Benutzerhandbuch Übersicht Der Gigabit Glasfaser-zu-Ethernet Konverter ist ein 10/100/1000 MBit/s Media-Konverter mit automatischer Verbindungsaushandlung. Der Kupferanschluss handelt automatisch die Geschwindigkeit des angeschlossenen Gerätes und den Duplexmodus aus: 10/100/1000 Mbit/s Halbduplex oder 10/100/1000 Mbit/s Vollduplex. Der Glasfaseranschluss wird immer mit 1000 Mbit/s betrieben.
- Seite 2 Einrichtung 1. Interface RJ-45 Anschluss Daten werden über ein Cat5-Kabel mit einer typischen Länge von 100 Metern übertragen. Er verfügt über die Funktion, Durchgangsleitung und Querverbindung automatisch zu erkennen Glasfaser-Anschluss Die Glasfaser-Schnittstelle unterstützt den Duplex-Modus und verfügt über zwei Anschlüsse, TX und RX.
- Seite 3 Erläuterung zur LED-Anzeige Die LED-Anzeige dient zur Geräteüberwachung und als Fehleranzeige. Im Folgenden wird die Bedeutung jeder einzelnen LED-Leuchte erläutert. Funktion Status Beschreibung Das Gerät ist eingeschaltet Betriebs-LED Keine Stromversorgung. LED signalisiert Laser empfängt. Signal am Kein Laser-Eingang. Glasfaser-Port Glasfaserverbindung ok. Glasfaser-Port Daten werden empfangen FX-LINK/ACT...
- Seite 4 Technische Daten: 1. Standard-Protokoll: IEEE802.3 10 Base-T Standard IEEE 802.3u 100Base-TX/FX Standard IEEE 802.3z 1000Base-TX/FX Standard 2. Anschluss: ein UTP RJ-45 Anschluss, ein SC/ST/SFP Anschluss 3. Betriebsart: Vollduplex-Modus oder Halbduplex-Modus 4. Umgebungstemperatur: 0℃-60 ℃ 5. Relative Luftfeuchtigkeit: 5 % - 90 % 6.
