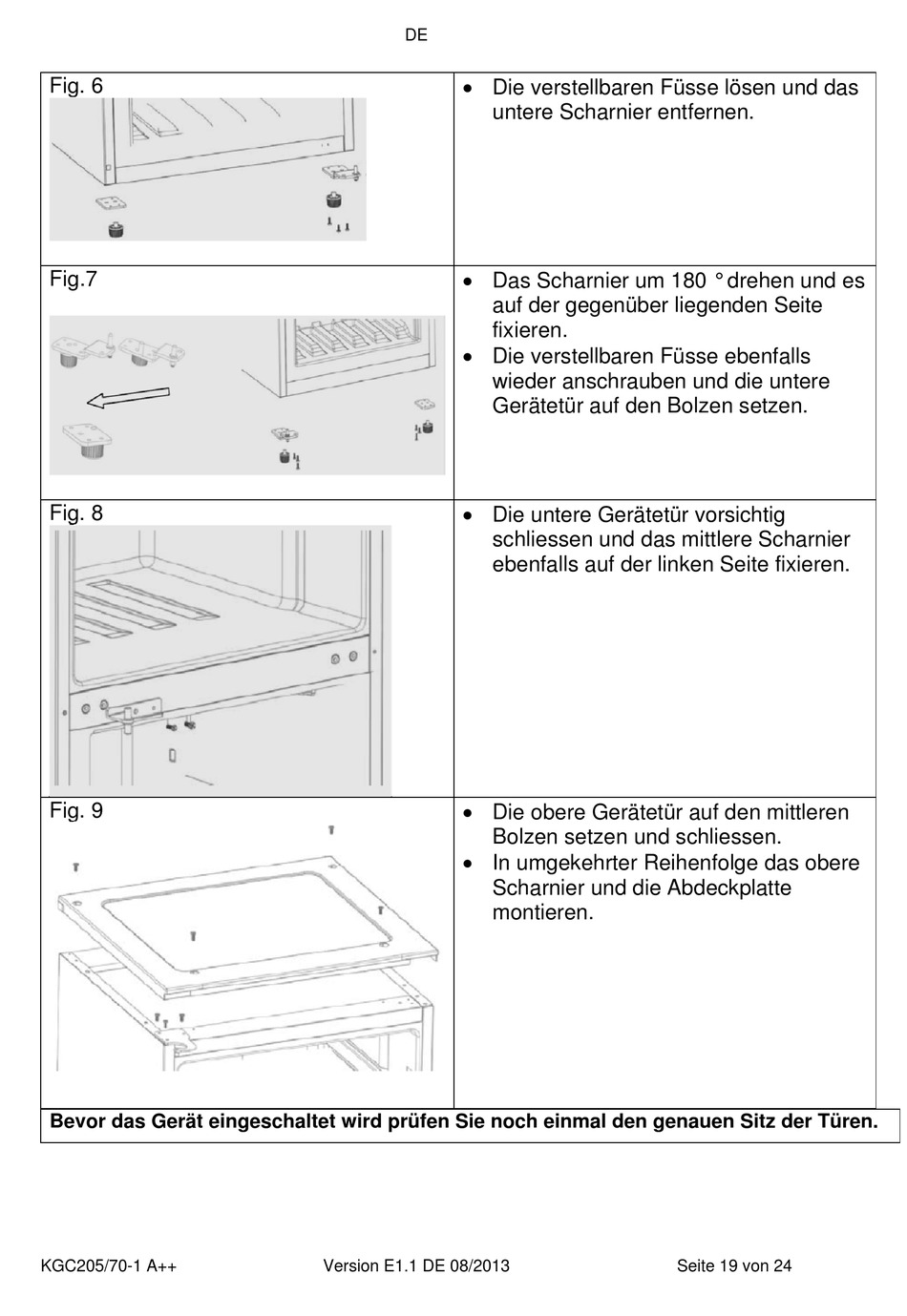

Fig. 6
Fig.7
Fig. 8
Fig. 9
Bevor das Gerät eingeschaltet wird prüfen Sie noch einmal den genauen Sitz der Türen.
KGC205/70-1 A++
DE
 Die verstellbaren Füsse lösen und das
untere Scharnier entfernen.
 Das Scharnier um 180 ° drehen und es
auf der gegenüber liegenden Seite
fixieren.
 Die verstellbaren Füsse ebenfalls
wieder anschrauben und die untere
Gerätetür auf den Bolzen setzen.
 Die untere Gerätetür vorsichtig
schliessen und das mittlere Scharnier
ebenfalls auf der linken Seite fixieren.
 Die obere Gerätetür auf den mittleren
Bolzen setzen und schliessen.
 In umgekehrter Reihenfolge das obere
Scharnier und die Abdeckplatte
montieren.
Version E1.1 DE 08/2013
Seite 19 von 24
