Robus RVE01440DM-01 Bedienungsanleitung

VEGA 14W IP65 BULKHEAD 4000K, PLAIN DIFFUSER,
MICROWAVE SENSOR, GREY & BLACK
RVE01440DM-01, RVE01440DM-04,
RVE01440DM-24
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION AND RETAIN
FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property. If in any
doubt about the installation or use of this product, consult a competent electrician
Note:
Product technical information and specification may change over time without prior
notification. For the latest technical information please visit our web site
www.ledgrouprobus.com or robusdirect.com
-20°C < Ta < +45°C, 220-240V~50/60Hz, Class II, IP65
Installation
1. Ensure mains supply is switched off before commencing work
2. Ensure there is at least 100mm of free space around the
luminaire location
3. Remove diffuser and LED plate from base of the fitting
4. Drill cable entry and mounting holes in the base
5. Mark appropriate fixing hole positions on wall, check location of
buried cables, pipes and other building services before drilling.
6. Feed supply cables to cable entry hole and attach base to surface
7. Connect supply cables Live and Neutral to fitting terminals
8. Attached LED plate to the base: align the centre point of the
unlock & lock indicator on the tray with the location mark on the
base, rotate clockwise so that it is secure
9. Refit trim/ diffuser to base. ( note: ensure that trim and base are
aligned )
Mounting height Max.6m, Detection range diameter Max.10m.
Walk testing can then be carried out to determine detection area
with slow walking pace. When the sensor detects movement, the
load will be switched on for the preset time. For the walk test set
detection range to 100 or 50 or 10%, set delay time to 5s and disable
daylight sensor. When finished, set controls to desired levels.
Note: Once sensor has been triggered, subsequent detection
restarts timing period from beginning, so light stays on until set time
elapses after last triggering

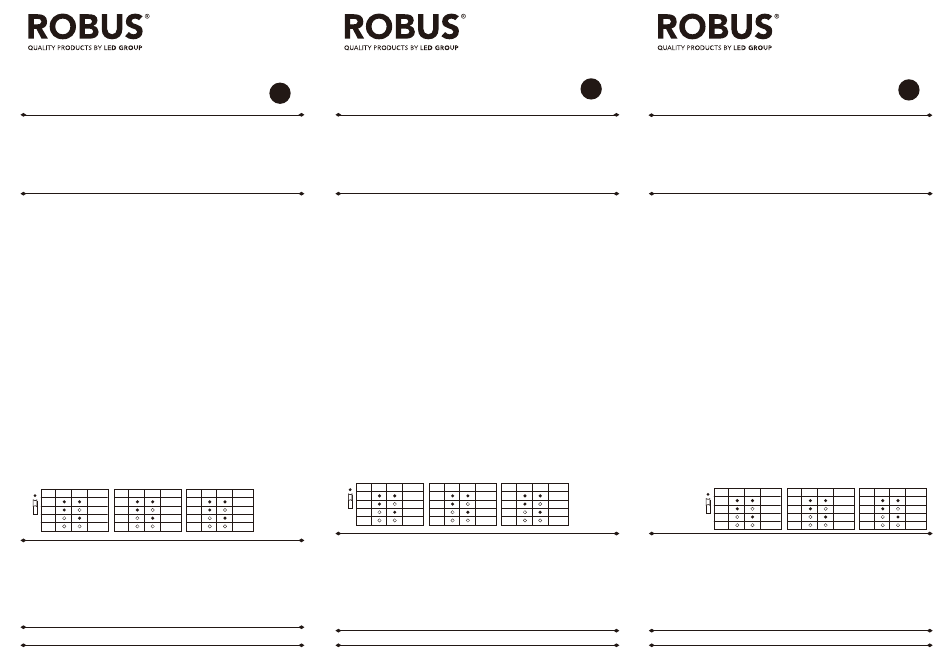

Setting sensor table
Sensitivity Hold-time Daylight sensor
1 2 3 4
I I I
100% 5s
II II II
75% 90s
III III III
50% 5min
IV 10% IV 15min IV
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic Equipment separately from
household waste (WEEE marked with crossed out wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning this product at end of life
to a collection centre for waste electrical equipment or a Civic Amenity site, or to a retail outlet from
which you are purchasing a replacement.
3. This equipment may contain substances that are hazardous to health and the environment if disposed
of carelessly. It is important that it is separated from normal household waste and recycled in the
WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment must not be disposed of in
normal household waste, but should be disposed of according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Issue 3 111016
VEGA 14W IP65 LED SCHOTTEN,
MICROGOLFSENSOR, 4000K
EN
RVE01440DM-01, RVE01440DM-04,
RVE01440DM-24
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN HOU DIT
BIJDEHAND VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of eigendommen
beschadigen. Als u twijfelt over de installatie of het gebruik van dit product,
raadpleeg dan een erkende elektricien
Technische gegevens en specificaties van dit product kunnen zonder voorafgaande
kennisgeving wijzigen. Ga voor de meest recente technische gegevens naar onze
website www.ledgrouprobus.com of robusdirect.com
-20°C < Ta < +45°C, 220-240V~50/60Hz, Klasse II, IP65
Installatie
1. Zorg dat het lichtnet is uitgeschakeld voordat u begint.
2. Zorg dat u minstens 100 mm vrije ruimte hebt rond het installatiepunt.
3. Verwijder de de diffusor en LED-plaat van de basis van het armatuur.
4. Boor een kabelingang en monteergaten in de basis.
5. Markeer de geschikte plaats van de bevestigingsgaten op de muur en zorg dat
u geen verborgen kabels, leidingen en andere voorzieningen van het gebouw
kunt beschadigen voordat u begint met boren.
6. Steek de stroomkabels door de kabelingang en bevestig de basis aan het
oppervlak.
7. Sluit de stroomkabels Stroom en Neutraal aan op de aansluitklemmen
van het armatuur.
8. Bevestigde LED-plaat op de basis: zorg dat het middelpunt van het merkteken
losmaken & vergrendelen op de plaat samenvalt met het merkteken op de
basis en draai met de wijzers van de klok mee zodat deze goed vast zit.
9. Plaats de sierrand / diffusor opnieuw op de basis. Opmerking: zorg dat
de sierrand en de basis goed zijn uitgelijnd.
Montagehoogte max 6m, diameter detectiebereik max 10m.
Om het detectiebereik te bepalen, kunt u langzaam voorbij wandelen. Wanneer
de sensor beweging detecteert, wordt de belasting ingeschakeld gedurende de
vooraf ingestelde tijdsduur. Stel het detectiebereik voor de wandeltest
in op 100 of 50 of 10% en de tijdsduur op 5s en schakel de daglichtsensor uit.
Stel wanneer u klaar bent de gewenste waarden in.
Opmerking: Wanneer de sensor wordt geactiveerd, wordt de tijdsduur bij
bewegingsdetectie herhaald, dus de lamp blijft branden tot de ingestelde
tijdsduur verstreken is na de laatste activering.
Tabel instellingen sensor
Gevoeligheid
1
5 6
I
Disable
II
50Lux
III
10Lux
IV
5Lux
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische en elektronische
apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA, pictogram van een kliko met een kruis
erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product aan het einde van zijn
levenscyclus in te leveren bij een inleverpunt voor elektronisch afval, een milieupark of een winkel waar u een
nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het milieu indien ze
onachtzaam wordt weggegooid. Het is belangrijk dat ze gescheiden gehouden wordt van het normaal
huishoudelijk afval en gerecycled wordt in het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit apparaat niet samen met
het gewone huishoudelijk afval mag worden weggegooid, maar dat het dient te worden verwijderd in
overeenstemming met de lokale regelgeving voor AEEA (afgedankte elektrische en elektronische apparatuur).
De installatie dient te worden uitgevoerd door een elektricien
Opmerkingen:
Wachttijd Daglichtsensor
2 3 4 5 6
I I
100% 5s Disable
II II
75% 90s 50Lux
III III
50% 5min 10Lux
10% IV 15min IV 5Lux
VEGA 14W LED BULKHEAD, IP65, 4000K,
MIKROWELLENSENSOR
NL
RVE01440DM-01, RVE01440DM-04,
RVE01440DM-24
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION BEGINNEN, UND
BEWAHREN SIE SIE FÜR DIE SPÄTERE VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder Sachschaden
verursachen. Bei Zweifeln hinsichtlich der Installation oder des Gebrauchs konsultieren
Sie einen qualifizierten Elektriker.
Hinweis:
Technische Produktinformationen und Angaben können sich im Lauf der Zeit ohne
weitere Mitteilung ändern. Besuchen Sie unsere Webseite www.ledgrouprobus.com
oder robusdirect.com für aktuelle technische Informationen.
-20°C < UT < +45°C, 220-240V~50/60Hz, Klasse II, IP65
Installation
1. Vergewissern Sie sich, dass die Stromzufuhr ausgeschaltet ist, bevor Sie mit
der Installation beginnen.
2. Achten Sie darauf, dass rund um den Installationsbereich mindestens 100 mm
Platz sind.
3. Diffusor und LED-Platine vom Boden der Leuchte abnehmen.
4. Bohren Sie Kabeleingang und Montagelöcher in die Bodenplatte.
5. Markieren Sie passende Löcher für die Montage an der Wand und überprüfen
Sie vor dem Bohren die Lage von unter Putz liegenden Kabel, Rohre oder
andere Versorgungstechnik.
6. Stromkabel durch den Kabeleingang führen und die Bodenplatte an der
vorgesehenen Stelle befestigen.
7. Spannungsführendes und neutrales Kabel an die Anschlussklemmen
anschließen.
8. LED-Platine an der Bodenplatte befestigen: Richten Sie den zentralen Punkt
der Verriegelungsanzeige auf dem Träger mit der Positionierungsmarkierung
auf der Bodenplatte aus und drehen Sie im Uhrzeigersinn.
9. Befestigen Sie Verkleidung und Diffusor wieder an der Bodenplatte. Hinweis:
Achten Sie darauf, dass Bodenplatte und Verkleidung bündig sitzen.
Montagehöhe max. 6m, Erfassungsbereich Durchmesser max. 10m.
Jetzt können Sie mit langsamen Schritten die Bewegungszone bestimmen. Sobald der
Sensor eine Bewegung wahrnimmt, schaltet sich die Ladung für die voreingestellte
Zeit ein. Stellen Sie für die Bestimmung der Bewegungszone den Erfassungsbereich
auf 100, 50 oder 10%, die Verzögerungszeit auf 5 s und deaktivieren Sie den
Tageslichtsensor.Nach Fertigstellung Steuerungen auf die gewünschten Stufen
einstellen. Hinweis: Wenn der Sensor ausgelöst ist, startet der Zeitraum der
Erfassung wieder neu, sodass das Licht bis nach Ablauf der eingestellten Zeit
nach der letzten Auslösung eingeschaltet bleibt.
Einstellungstabelle Sensor
Empfindlichkeit
1 2
I
II
III
IV
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten getrennt vom
Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer durchgestrichenen Tonne
gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie dieses Produkt am
Ende der Nutzungsdauer bei einer Sammelstelle für Elektronikaltgeräte oder einer städtischen
Müllkippe, oder einer Verkaufsstelle, wo Sie einen Ersatz besorgen, entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind, falls sie achtlos
entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll getrennt und in der Kette der
Elektro-Altgeräte recycelt wird
4. Das „durchgestrichene Tonnen-Symbol" auf einem Produkt bedeutet, dass dieses Gerät nicht mit dem
normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften für Elektro-Altgeräte entsorgt werden
muss
Die Installation muss von einem Elektriker vorgenommen werden
DE
Haltezeit Tageslichtsensor
3 4 5 6
I I
100% 5s Disable
II II
75% 90s 50Lux
III III
50% 5min 10Lux
10% IV 15min IV 5Lux
