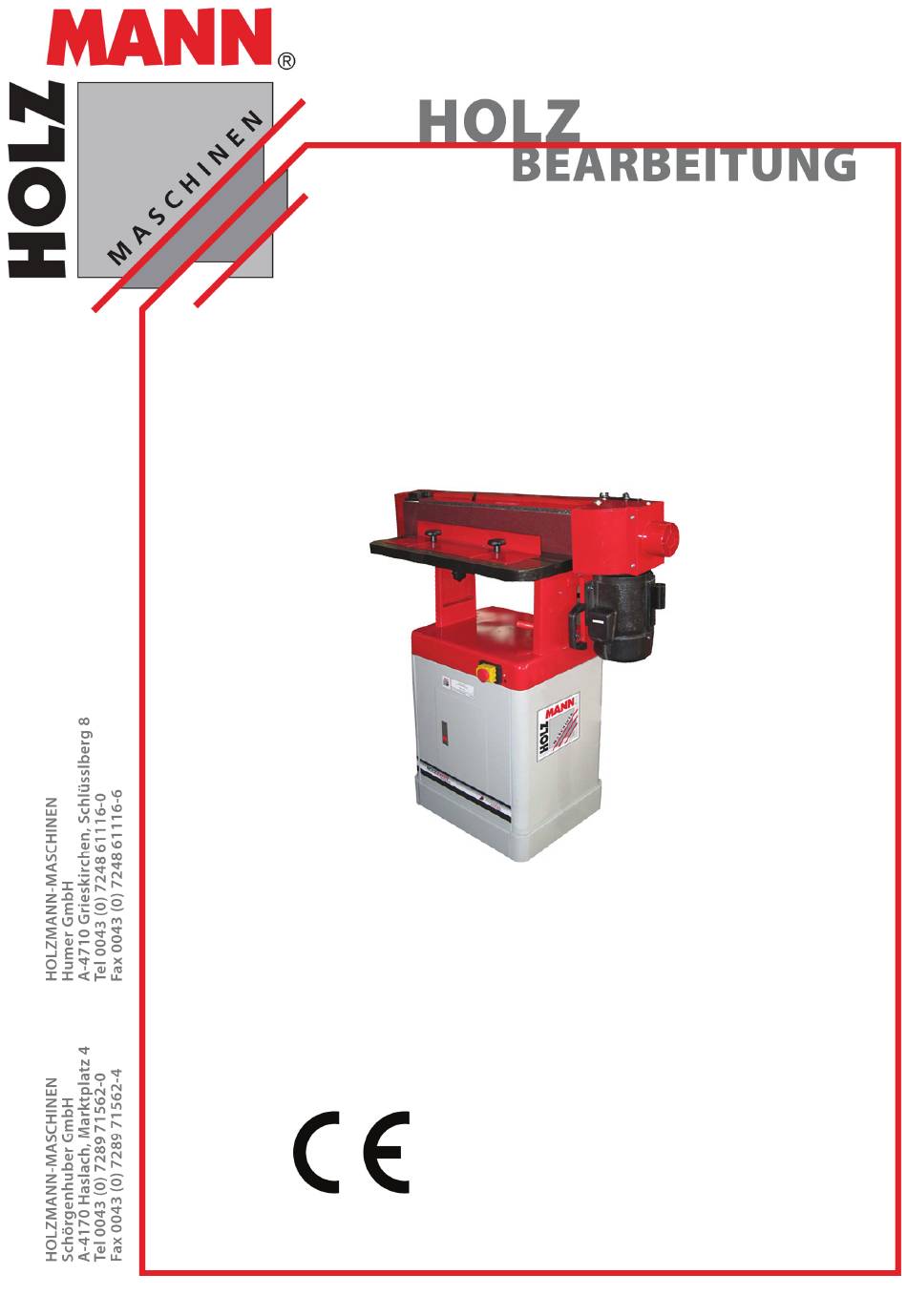

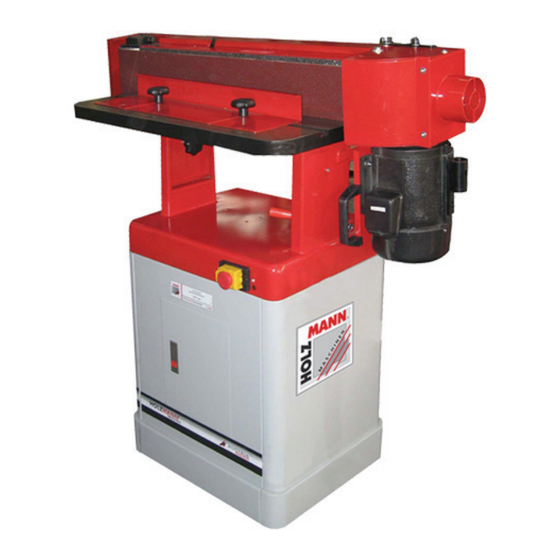

- Seite 1 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Technische Änderungen sowie Druck- und Satzfehler vorbehalten!
-
Seite 2: Urheberrecht
Tel 0043 7289 71562 - 0 Fax 0043 7289 71562 - 4 HOLZMANN MASCHINEN Humer GmbH A-4710 Grieskirchen, Schlüsslberg 8 Tel 0043 7248 61116 - 0 Fax 0043 7248 61116 - 6 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 2 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 3: Inhaltsverzeichnis
4.2.2 Vertikales Schleifen..................18 Endanschlag montieren................18 Winkelanschlag montieren................18 4.2.3 Konturen schleifen ..................19 5 WARTUNG 5.1 Reinigung ......................20 5.2 Instandhaltung....................21 5.2.1 Schleifband wechseln .................. 21 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 3 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... - Seite 4 INHALTSVERZEICHNIS 6 FEHLERBEHEBUNG 7 ERSATZTEILE 7.1 Unterteil ......................23 7.2 Schleifeinheit mit Motor ..................24 7.3 Umlenkrolle ....................... 27 7.4 Ersatzteilbestellung................... 29 8 KONFORMITÄTSERKLÄRUNG HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 4 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07...
-
Seite 5: Technik
Unterteil zur Aufnahme des Schleiftisches Schleifeinheit mit Motor Antriebseinheit für Schleifband Hebel der Bandspanneinheit Rollenabdeckung mit integriertem Staub-Absauganschluss Exzenter-Spannhebel für die Schleiftisch-Winkelverstellung Hauptschalter mit Schutzkappe Netzanschluss-Stecker Fixierschrauben der Bandüberwachung HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 5 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 6: Technische Daten
Absaugstutzen Ø 100 mm Tischabmessungen (LxB) 813 x 178 mm Ausziehbereich Tisch 100 mm Schwenkbereich Tisch 0° - 90° Gesamtgewicht 117 kg Versandgewicht (ges. 2 Kisten) 125 kg HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 6 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 7: Sicherheit
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu machen! Die oszillierende Kantenschleifmaschine KOS 2260 ist aus- schließlich zum Schleifen von Holz bestimmt. Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen über- nimmt HOLZMANN-MASCHINEN keine Verantwortung oder Garantieleistung. - Seite 8 Komponenten. Es ist nicht notwendig, die Maschine zu demontieren. Reparaturen nur durch den Fachmann durch- führen lassen! Zubehör: Verwenden Sie nur von HOLZMANN empfohlenes Zubehör! Wenden Sie sich bei Fragen und Problemen an unsere Kundenbetreuung. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 8 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07...
-
Seite 9: Inbetriebnahme
SK-Schrauben M8x30 (5/16"x1-1/4") 4 Stk. Beilagscheiben M8 groß 10 Stk. Sprengringe M8 (5/16") 3.1.2 Notwendiges Werkzeug für Zusammenbau Gabelschlüssel oder SK-Nuss: 10, 12, 13, 14 mm Schraubendreher Kreuzschraubendreher HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 9 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 10: Unterteil Montieren
4 Stk. SK-Schrauben M8 x 15, 8 Stk. Beilagscheiben M8, 4 Stk. Sprengringe M8, 4 Stk. SK-Muttern M8 Abschließend den Unterteil so ausrichten, dass er gerade auf einer ebenen Oberfläche steht und die Schrauben fest anziehen HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 10 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 11: Schleifeinheit Mit Motor Und Unterteil Verschrauben
Verriegelungseinheit und beeinträchtigt die Funktion der Maschine! Daher gilt: Am Verriegelungsknauf grundsätzlich nicht drehen Wurde am Verriegelungsknauf gedreht und die Spannung verändert: Vor dem Gebrauch der Maschine, die Spannung kontrollieren HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 11 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 12: Schleifband Montieren
Verlängerungstisch (B) mit Welle in die Aufnahme einfädeln Verlängerungstisch drehen, bis die Öffnung die Antriebstrommel (C) umschlingt Position des Tisches mit Sterngriff (D) an der Rückseite der Aufnahme fixieren HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 12 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 13: Elektrischer Anschluss
8 bis 12 n.e. n.e. 12 bis 15 n.e. n.e. 15 bis 20 n.e. n.e. n.e. 20 bis 30 n.e. n.e. n.e. n.e. n.e. n.e. = nicht empfohlen HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 13 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 14: Bedienung
Richtungspfeil) und dabei die Lage des Bandes an den Rollen beobachten Die oszillierende Bewegung ist typenabhängig. Beobachten Sie, wie weit sich das Band hin und her bewegt. Die Bandkanten dürfen nicht über die Kanten der Rollen wandern. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 14 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 15: Motor-Spureinstellung Justieren
Das Band bewegt sich jetzt in die gewünschte Richtung. Motor-Spureinstellung durch Festziehen der beide Konter- Muttern (C) und der Befestigungsschrauben (B) fixieren Anschließend eine Bandlaufeinstellung durchführen Siehe 4.1.3 Bandlaufeinstellung justieren HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 15 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 16: Tisch-Einstellung Ändern
Schleiftisch immer 1-2 mm über der Unterkante des Schleifbandes positionieren Sterngriffe (A) an den Innenseiten unterhalb des Schleiftisches lockern Heben oder senken Sie den Tisch auf die gewünschte Arbeitshöhe Position mit den Sterngriffen fixieren HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 16 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 17: Schleifarbeiten
Tisch auflegen und mit den beiden Sterngriffen am Tisch fest- klemmen Endanschlag montieren Rollenabdeckung (A) wegklappen Endanschlag (B) mit Zapfen bei Positionsbohrung einfädeln und mit Sterngriff (C) und Beilagscheibe festklemmen Rollenabdeckung wieder anklappen HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 17 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 18: Vertikales Schleifen
Sterngriff (C) und Beilagscheibe festklemmen Rollenabdeckung wieder anklappen Winkelanschlag montieren Führungsschiene des Winkelanschlags (A) in die Führungs-Nut am Schleiftisch einfädeln Gewünschten Winkel am Anschlag einstellen und mit Klemmgriff (B) fixieren HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 18 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 19: Konturen Schleifen
Verlängerungstisch wird nicht mehr benötigt, muss die Maschine zurück gebaut werden. Dabei ist die Rollenabde- ckung mit Staubabsaugung in geschlossener Position zu bringen. Der Rollenantrieb darf nicht sichtbar sein! HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 19 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 20: Wartung
Scheuermitteln führt zu Sachschäden an der Maschine! Daher gilt: Bei der Reinigung nur Wasser und ggf. milde Reinigungsmittel verwenden Blanke Flächen der Maschine gegen Korrosion imprägnieren (z.B. mit Rostschutzmittel WD40) HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 20 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 21: Instandhaltung
Hebel (C) des Bandspannsystems auf Stellung umlegen Schleifband ist gespannt Bandlauf durch Drehen des Bandes per Hand in Richtung des Richtungsindikators prüfen Falls eine Bandlaufeinstellung notwendig ist: 4.1.3 Bandlaufeinstellung justieren HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 21 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 22: Fehlerbehebung
Schleifspuren im Holz Falsche Körnung des Grobkörnig für Material- Schleifbandes abtrag, feinkörnig für Finishing Schleifdruck zu groß Schleifdruck reduzieren Schleifen quer zur Maserung Schleifen in Richtung der Maserung HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 22 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 23: Ersatzteile
SK-Mutter 5/16“ – 18 SK-Schraube 5/16“- 18 x 1 ¼“ Zylinderkopfschraube M5 x 10 mm Tür Ablageplatte Verriegelung Sprengring M5 Vorderfront Schraube Beilagscheibe SK-Schraube 5/16“ – 18 x ¾“ HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 23 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 24: Schleifeinheit Mit Motor
ERSATZTEILE 7.2 Schleifeinheit mit Motor HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 24 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... - Seite 25 Platte Seitenplatte SK-Schraube Motor (nicht sichtbar) 5/16“ – 18 x 1 ¼“ SK-Mutter (nicht sichtbar) 5/16“ – 18 Sterngriff M8 x 35 mm Stift Ø6 x 40 mm HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 25 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07...
- Seite 26 Flachkopfschraube M5 x 12 mm Flachkopfschraube M4 x 12 mm Verlängerungstisch Klemmwelle Verlängerungstisch Neigungswinkelskala Richtungsweiser Warnschild Elektrokabel Sternschraube M6 Aufnahme für Klemmwelle Verlängerungstisch ISK-Schraube 10-24 x ¾“ Grafit-Pad Hebel Bandspanner HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 26 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07...
-
Seite 27: Umlenkrolle
ERSATZTEILE Teil-Nr. Menge Beschreibung Griff Bandspanner Verbindungsplatte Rollenwächter Typenschild Scharnier 7.3 Umlenkrolle HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 27 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... - Seite 28 ISK-Schraube M5 x 10 mm Buchse Nocken Zahnrad Zahnradwelle Stütze SK-Schraube 5/16“ – 18 x 1 ¾“ Sprengring M5 Welle Bandlauf Werkzeug Halbrund-Maschinenschraube mit Schlitz 10 – 24 x ¼“ Blechschraube HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 28 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07...
-
Seite 29: Ersatzteilbestellung
Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie! Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 29 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07... -
Seite 30: Konformitätserklärung
EG-Richtlinie entspricht. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden. Haslach, 06.03.2008 Ort / Datum Unterschrift HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 30 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260 BA-H_KOS2260_08-07...
