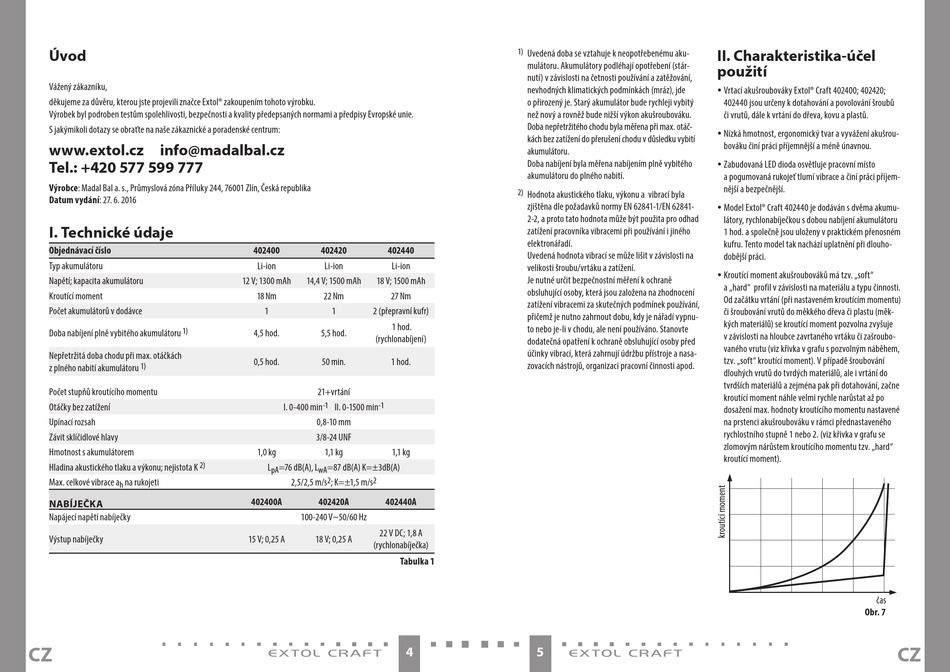

Úvod
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti a kvality předepsaných normami a předpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
www.extol.cz info@madalbal.cz
Tel.: +420 577 599 777
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 27. 6. 2016
I. Technické údaje
Objednávací číslo
Typ akumulátoru
Napětí; kapacita akumulátoru
Kroutící moment
Počet akumulátorů v dodávce
1)
Doba nabíjení plně vybitého akumulátoru
Nepřetržitá doba chodu při max. otáčkách
1)
z plného nabití akumulátoru
Počet stupňů kroutícího momentu
Otáčky bez zatížení
Upínací rozsah
Závit sklíčidlové hlavy
Hmotnost s akumulátorem
2)
Hladina akustického tlaku a výkonu; nejistota K
Max. celkové vibrace a na rukojeti
h
NABÍJEČKA
Napájecí napětí nabíječky
Výstup nabíječky
CZ
402400 402420 402440
Li-ion Li-ion Li-ion
12 V; 1300 mAh 14,4 V; 1500 mAh 18 V; 1500 mAh
18 Nm 22 Nm 27 Nm
1 1 2 (přepravní kufr)
1 hod.
4,5 hod. 5,5 hod.
(rychlonabíjení)
0,5 hod. 50 min. 1 hod.
21+vrtání
-1 -1
I. 0-400 min II. 0-1500 min
0,8-10 mm
3/8-24 UNF
1,0 kg 1,1 kg 1,1 kg
L =76 dB(A), L =87 dB(A) K=±3dB(A)
pA wA
2 2
2,5/2,5 m/s ; K=±1,5 m/s
402400A 402420A 402440A
100-240 V~50/60 Hz
22 V DC; 1,8 A
15 V; 0,25 A 18 V; 0,25 A
(rychlonabíječka)
Tabulka 1
4
1)
Uvedená doba se vztahuje k neopotřebenému aku-
mulátoru. Akumulátory podléhají opotřebení (stár-
nutí) v závislosti na četnosti používání a zatěžování,
nevhodných klimatických podmínkách (mráz), jde
o přirozený je. Starý akumulátor bude rychleji vybitý
než nový a rovněž bude nižší výkon akušroubováku.
Doba nepřetržitého chodu byla měřena při max. otáč-
kách bez zatížení do přerušení chodu v důsledku vybití
akumulátoru.
Doba nabíjení byla měřena nabíjením plně vybitého
akumulátoru do plného nabití.
2)
Hodnota akustického tlaku, výkonu a vibrací byla
zjištěna dle požadavků normy EN 62841-1/EN 62841-
2-2, a proto tato hodnota může být použita pro odhad
zatížení pracovníka vibracemi při používání i jiného
elektronářadí.
Uvedená hodnota vibrací se může lišit v závislosti na
velikosti šroubu/vrtáku a zatížení.
Je nutné určit bezpečnostní měření k ochraně
obsluhující osoby, která jsou založena na zhodnocení
zatížení vibracemi za skutečných podmínek používání,
přičemž je nutno zahrnout dobu, kdy je nářadí vypnu-
to nebo je-li v chodu, ale není používáno. Stanovte
dodatečná opatření k ochraně obsluhující osoby před
účinky vibrací, která zahrnují údržbu přístroje a nasa-
zovacích nástrojů, organizaci pracovní činnosti apod.
5
II. Charakteristika-účel
použití
y Vrtací akušroubováky Extol® Craft 402400; 402420;
402440 jsou určeny k dotahování a povolování šroubů
či vrutů, dále k vrtání do dřeva, kovu a plastů.
y Nízká hmotnost, ergonomický tvar a vyvážení akušrou-
bováku činí práci příjemnější a méně únavnou.
y Zabudovaná LED dioda osvětluje pracovní místo
a pogumovaná rukojeť tlumí vibrace a činí práci příjem-
nější a bezpečnější.
y Model Extol® Craft 402440 je dodáván s dvěma akumu-
látory, rychlonabíječkou s dobou nabíjení akumulátoru
1 hod. a společně jsou uloženy v praktickém přenosném
kufru. Tento model tak nachází uplatnění při dlouho-
dobější práci.
y Kroutící moment akušroubováků má tzv. „soft"
a „hard" profil v závislosti na materiálu a typu činnosti.
Od začátku vrtání (při nastaveném kroutícím momentu)
či šroubování vrutů do měkkého dřeva či plastu (měk-
kých materiálů) se kroutící moment pozvolna zvyšuje
v závislosti na hloubce zavrtaného vrtáku či zašroubo-
vaného vrutu (viz křivka v grafu s pozvolným náběhem,
tzv. „soft" kroutící moment). V případě šroubování
dlouhých vrutů do tvrdých materiálů, ale i vrtání do
tvrdších materiálů a zejména pak při dotahování, začne
kroutící moment náhle velmi rychle narůstat až po
dosažení max. hodnoty kroutícího momentu nastavené
na prstenci akušroubováku v rámci přednastaveného
rychlostního stupně 1 nebo 2. (viz křivka v grafu se
zlomovým nárůstem kroutícího momentu tzv. „hard"
kroutící moment).
čas
Obr. 7
