VarioTel Nr. 28 240.0001 Bedienungsanleitung Bitte bewahren Sie die Bedienungsanleitung auf ! elero GmbH Antriebstechnik Linsenhofer Str. 59–63 D-72660 Beuren info@elero.de www.elero.com 309402 01 Nr. 18 100.4101/1005...

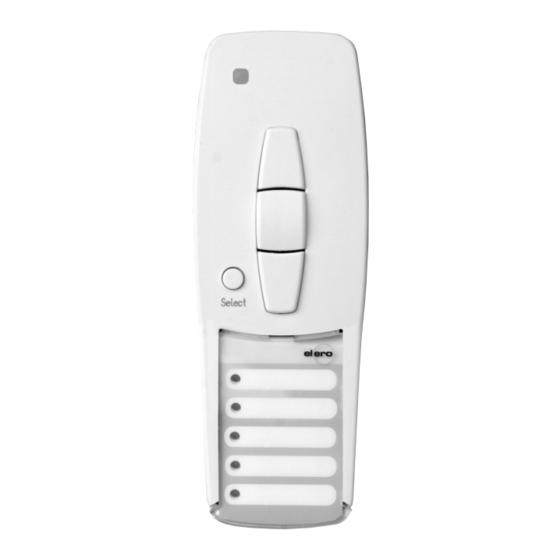

Allgemeines/Bestimmungsgemäße Tastenerklärung Verwendung Allgemeines Mit dem VarioTel können bis zu 5 Empfänger über zuge- Sendekontroll- wiesene Kanäle einzeln oder alle zusammen angesteuert leuchte werden. Eine einfache Bedienung zeichnet dieses Gerät aus. Bestimmungsgemäße Verwendung v AUF-Taste Der VarioTel darf nur für die Ansteuerung von Rollladen- und Sonnenschutzanlagen verwendet werden.
Unter einer Gruppe versteht man die Steuerung eines oder mehrerer Empfänger zum gleichen Zeitpunkt. Die ausgewählte Gruppe wird mit einem Fahrbefehl angesteuert. Beim VarioTel werden die Gruppen über fünf Funkkanäle ange- steuert. Select-Taste Mit der Select-Taste können bis zu 5 Kanäle programmiert und ausgewählt werden.
Einlernen des Funks Einlernen des Funks Sender/Kanal einlernen Hinweis: Werden mehrere Empfänger an die gleiche Zuleitung angeschlossen, sind alle gleichzeitig in Lernbereitschaft. Voraussetzung: Der Empfänger muss installiert sein. Die Behänge starten eine „zufällige“ kurze Auf-/Abfahrt. 1. Bei elektrischen, bereits installierten Empfängern schalten Sie Je länger Sie mit dem Einlernen warten, desto größer die Sicherung aus –...
Zwischenpositionen für Zwischenpositionen für Rollladen/Markise/Jalousie Rollladen/Markise/Jalousie Pos B anfahren Rollladen Markise Jalousie Voraussetzung: Sender ist eingelernt. 1. Drücken Sie die AB-Taste zweimal kurz nacheinander. 2. Der Antrieb läuft auf die gespeicherte Zwischenposition. Ist keine Zwischenposition abgespeichert fährt der Behang Pos B bis zur unteren Endlage.
L 121 x B 43 x H 23 Allgemeine Konformitätserklärung: Die maximale Funkreichweite beträgt im Gebäude bis zu 25 m und Hiermit erklärt die Firma elero GmbH, dass sich der VarioTel in im freien Feld bis zu 350 m. Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
