elero QuinTec-868 Bedienungsanleitung

QuinTec-868
Bedienungsanleitung
(Original)
Für einen ordnungsgemäßen und sicheren
Gebrauch folgen Sie bitte dieser Anleitung.
Für künftige Verwendung aufbewahren.
Allgemeines
• 5-Kanal-Wandsender mit 5 Einzelkanälen
und 1 Zentralkanal zur Bedienung von
Rollläden, Jalousien und Markisen
• Passend für Normgeräteeinsatz 50 x 50 mm
• Übertragungssichere Funk frequenz
• Große Bedientasten
• Anzeige der Systemzustände durch LEDs
Lieferumfang
• Modul Wandsender
• Batterie CR 2032 (eingesetzt)
• elero-Rahmen
• Befestigungsplatte schwarz mit Befesti-
gungsset (Dübel und Schrauben)
• Bedienungsanleitung
Technische Daten
Spannungs- 3 V
versorgung Batterie CR 2032
Funkfrequenz [MHz] 868
(Band)
Sendeleistung
[mW] | [dBm] ≤ 500 | ≤ 10
Anzahl Kanäle 5 + 1
Anschlüsse, Klemmen keine
Betriebstemperatur [°C] 0 ... 50
Schutzart (IP) 20
Abmessungen (BxHxT)
[mm]
Modul Wandsender 50 x 50 x 9,6
Befestigungsplatte ca. 75 x 75
elero Rahmen ca. 80 x 80
Gewicht [g] ca. 50
Montageart Wandmontage
Artikelnummer 286550001
Sicherheits-
instruktionen
Lesen Sie bitte diese Betriebsanleitung auf-
merksam, denn die Vorgehensweise im Ein-
klang mit dieser Anleitung ist Voraussetzung
für die richtige Benutzung des Produkts. A
Bedienung des Senders nur in Sichtweite der
zu steuernden Geräte vornehmen!
Es wird nicht empfohlen, alle Antriebe gleich-
zeitig zu betreiben. Aus Sicherheitsgründen
sollte mindestens ein Antrieb unabhängig
von anderen gesteuert werden, um im Notfall
einen sicheren Fluchtweg zu bieten.
B
Die Abbildungen in dieser Betriebsanleitung
dienen nur zur Illustration. Die Abbildungen
können in unwesentlichen Details von Ihrem
Produkt abweichen, diese sind nur als eine
allgemeine Information zu verstehen.
elero GmbH arbeitet ständig an der Weiter-
entwicklung aller Produkte. Jederzeit sind
C
deshalb Änderungen des Lieferumfangs
in Form, Ausstattung und Technik möglich.
Die in dieser Betriebsanleitung aufgeführten
Informationen entsprechen dem Informati-
onsstand zum Zeitpunkt des Redaktions-
schlusses.
Aus den technischen Angaben, Abbildungen
und Informationen dieser Betriebsanleitung D
können keine Ansprüche hergeleitet werden.
Bestimmungsgemäßer Gebrauch
Vorhersehbare Fehlanwendung
Nur zur Verwendung in trockenen Räumen
zum Schalten von elero Funkempfängern.
Keine Veränderungen am Gerät vornehmen!
Bedienung des Senders aus Unachtsamkeit
oder Konzentrationsmangel vermeiden.
Keine Haftung des Herstellers für Schäden
infolge der genannten Ursachen.
Montage / Inbetriebnahme
Wichtig: Die Batterie ist bei Lieferung nicht
aktiviert. Zur Inbetriebnahme Isolierstrei-
fen Ⓐ entfernen.
Auf eine ungehinderte Funkverbindung ach-
ten. Montage in einem Verteilerkasten, Ge-
häuse aus Metall oder in unmittelbarer Nähe
von großen Metallobjekten, auf dem Boden
oder in dessen Nähe vermeiden. Untergrund
auf verborgene Leitungen etc. überprüfen.
Montage:
1. Befestigungsplatte mit Hilfe der Schrauben
und Dübel am Montageort befestigen.
2. Einlernen des Wandsenders in die Funk-
steuerung bzw. in den Empfänger:
siehe „Sender / Kanal einlernen".
3. Wandsender zusammen mit dem
elero-Rahmen rechtwinklig zur Wand in
die Befestigungsplatte einrasten.

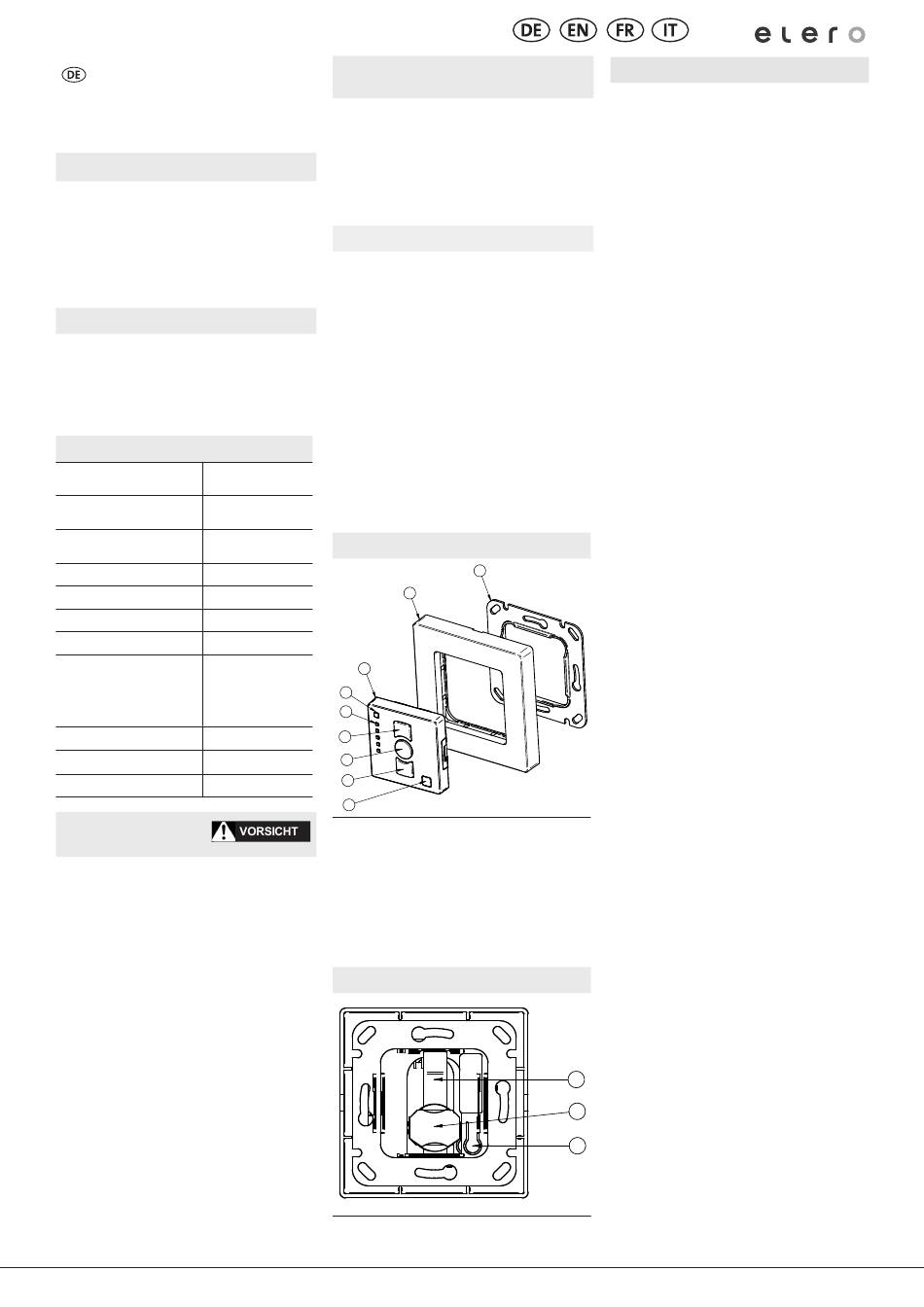

Bedienelemente Frontseite
2
3
4
5
6
7
8
9
① Befestigungsplatte
② elero-Rahmen
2
1
③ Modul Wandsender
④ LED Status und Betriebsart
⑤ LEDs Kanäle 1 bis 5
⑥ Taste AUF ▲
⑦ Taste STOPP ■
⑧ Taste AB/ZU ▼
⑨ Auswahltaste Kanal und Betriebsart
Rückseite / Batteriewechsel
Ⓐ Isolierstreifen
Ⓑ Batteriefach mit Kennzeichnung
Ⓒ Lerntaste P
Lernmodus asynchron
Sender / Kanal auf einen oder mehrere
Empfänger einlernen
Voraussetzung: Empfänger ist installiert.
Das Einlernen kann nur in einem ausgewähl-
ten Kanal erfolgen. Es können mehrere Emp-
fänger auf einen Kanal eingelernt werden.
1. Stromkreis abschalten und wieder einschal-
ten: Empfänger befindet sich für ca. 5 Minu-
ten in Lernbereitschaft bzw. Lernmodus.
2. Mit einzulernendem Sender in Sicht- und
Funkreichweite zum Behang positionieren.
3. Die Lerntaste [P] ca. 1 Sekunde drücken.
Der Behang fährt ca. 2 Minuten auf und ab
(Lernmodus).
Sind mehrere Empfänger parallel an die
gleiche Zuleitung angeschlossen, sind alle
gleichzeitig in Lernbereitschaft bzw. im
Lernmodus. Die Behänge starten zufällige
Auf- und Abfahrten. Je länger mit dem Ein-
lernen gewartet wird, desto größer wird der
Versatz. Einzelne Empfänger können nun
dem jeweiligen Kanal des Senders zugeord-
net werden.
4. Unmittelbar (maximal 1 Sekunde) nach
Beginn einer Auffahrt die Taste [AUF ▲]
drücken. Der Behang stoppt kurzzeitig.
5. Unmittelbar (maximal 1 Sekunde) nach
Beginn einer Abfahrt die Taste [AB/ZU ▼]
drücken. Der Behang stoppt.
Wichtig: Nicht einzulernende Empfänger
können mit der Taste STOPP ■ an einem
bereits eingelernten Sender gestoppt wer-
den. Die Kanalzuweisung / Kanaländerung
1
kann nun erfolgen, ohne dass einzelne
Empfänger abgeklemmt werden müssen.
6. Bewegt sich nach dem Einlernvorgang der
Behang in die entgegengesetzte Richtung
oder stoppt der Behang nicht, löschen Sie
den Sender aus dem Empfänger und wie-
derholen den Einlernvorgang.
7. QuinTec-868 ist eingelernt.
Lernmodus im Sender stoppen
Taste [STOPP ■] mindestens 6 Sekunden
drücken bis die LED Status orange blinkt.
Weitere Sender / Kanäle auf einen
Empfänger einlernen
1. An einem bereits auf den Empfänger einge-
lernten Sender gleichzeitig für 3 Sekunden
die Tasten [AUF ▲]+[AB/ZU ▼]+[P] drü-
cken. Die LED Status und Betriebsart ④
erlischt nach ca. 3 Sekunden. Empfänger
4 befindet sich für ca. 5 Minuten in Lernbereit-
3
schaft. Auf dem neu einzulernenden Sender
die Lerntaste [P] ca. 1 Sekunde drücken.
2. Unmittelbar (maximal 1 Sekunde) nach
Beginn einer Auffahrt die Taste [AUF ▲]
drücken.
Die LED Status und Betriebsart ④ leuchtet
kurzzeitig. Der Behang stoppt, fährt wieder
an, stoppt erneut und fährt nun in Ab-Rich-
tung.
3. Unmittelbar (maximal 1 Sekunde) nach
Beginn einer Abfahrt die Taste [AB/ZU ▼]
drücken.
Die Kontrollleuchte leuchtet kurzzeitig.
Der Behang stoppt.
4. Der Sender bzw. der Kanal des Senders ist
A
eingelernt.
Einzelnen Sender / Kanal löschen
B
1. Tasten [STOPP ■]+[P] gleichzeitig für ca.
6 Sekunden gedrückt halten.
2. Kontrollleuchte leuchtet erst orange und
C
dann rot.
Alle Sender und Empfänger löschen
Für einen Werksreset müssen alle angespro-
chenen Antriebe mit Strom versorgt sein.
1. Tasten [AUF ▲]+[AB/ZU ▼]+[STOPP ■]+[P]
mindestens 6 Sekunden gedrückt halten.
2. LED Status ④ leuchtet erst orange und
dann rot.
5
6
