elero UniTec-868 Bedienungsanleitung

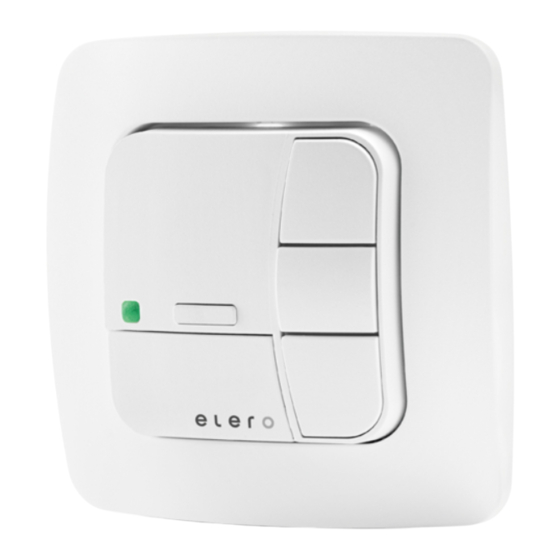

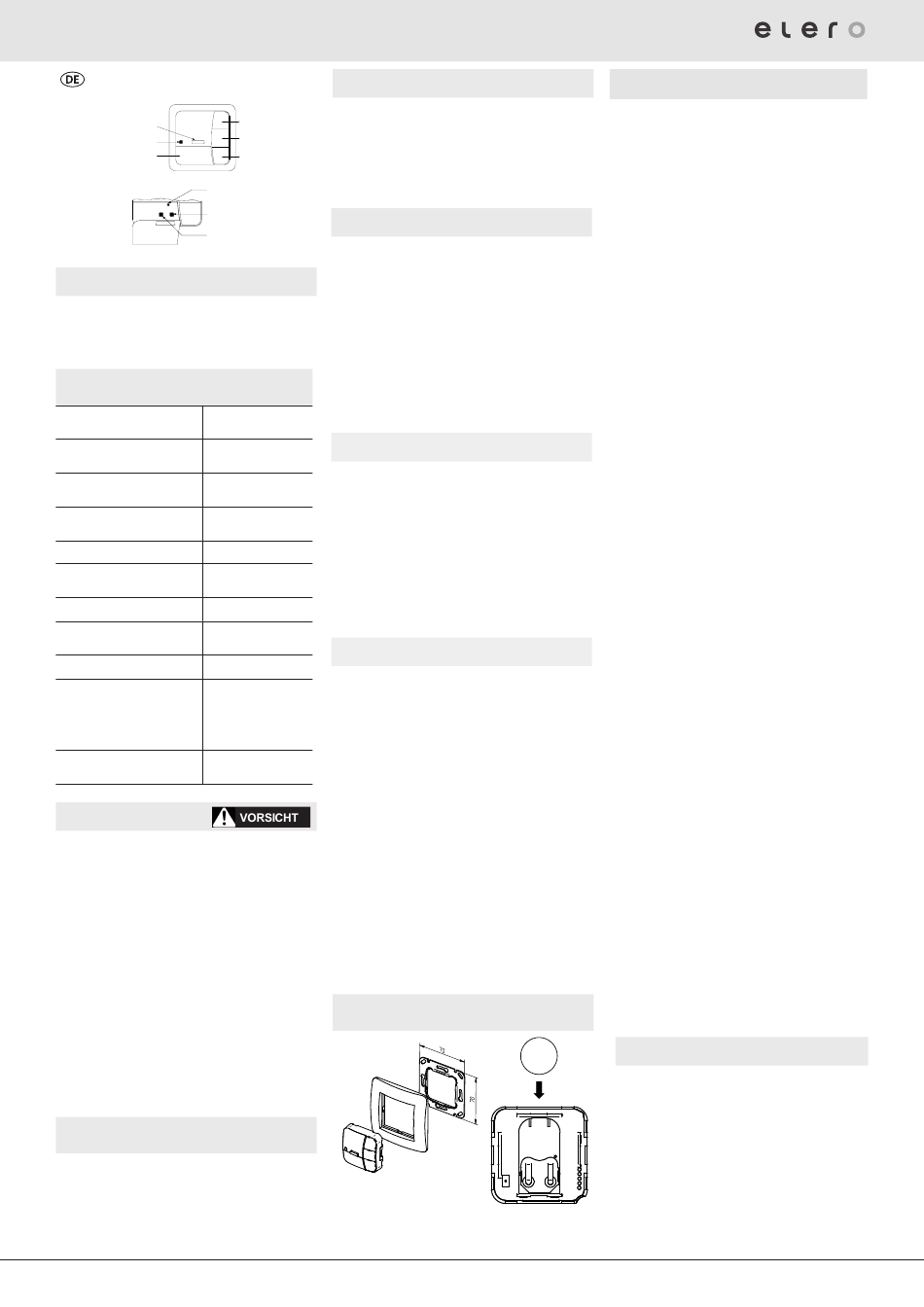

UniTec-868 / UniTec-915
Funk-Wandsender
Bedienungsanleitung (Original)
Hand-/Automatik-
Kontrollleuchte
Taste
Auto/Hand
Kontrollleuchte
Abdeckklappe
P
UniTec-868
Lieferumfang
Wandsender, 1 x Batterie CR 2032, ProLine
Befestigungsrahmen weiß, Adapterrahmen
schwarz, Befestigungsset, Bedienungsan-
leitung
Technische Daten
UniTec-868 / UniTec-915
Spannungs- 3 V
versorgung Batterie CR 2032
Funkfrequenz [MHz] 868 | 915
(Band)
Sendeleistung ≤ 500 | ≤ 10
[mW] | [dBm]
Kanäle 1 (uni- oder
bidirektional)
Betriebstemperatur [°C] 0 ... 50
Funkreichweite [m] ca. 30
typisch
Schutzart (IP) 20
Abmessungen (BxHxT) 54 x 54 x 22
[mm] ohne Rahmen
Gewicht [g] ca. 50
Montageart Unterputzdose
Ø 58 mm, Wand-
einbau, Aufputz
in entsprechen-
dem AP-Gehäuse
Artikelnummer 283300006
(868 MHz | 915 MHz) 283300906
Sicherheitsinstruktionen
Lesen Sie bitte diese Betriebsanleitung auf-
merksam, denn die Vorgehensweise im Ein-
klang mit dieser Anleitung ist Voraussetzung
für die richtige Benutzung des Produkts.
Bedienung des Senders nur in Sichtweite der
zu steuernden Geräte vornehmen!
Die Abbildungen in dieser Betriebsanleitung
dienen nur zur Illustration. Die Abbildungen
können in unwesentlichen Details von Ihrem
Produkt abweichen, diese sind nur als eine
allgemeine Information zu verstehen.
elero GmbH arbeitet ständig an der Weiter-
entwicklung aller Produkte. Jederzeit sind
deshalb Änderungen des Lieferumfangs
in Form, Ausstattung und Technik möglich.
Die in dieser Betriebsanleitung aufgeführten
Informationen entsprechen dem Informati-
onsstand zum Zeitpunkt des Redaktions-
schlusses.
Aus den technischen Angaben, Abbildungen
und Informationen dieser Betriebsanleitung
können keine Ansprüche hergeleitet werden.
Bestimmungsgemäßer Gebrauch /
Vorhersehbare Fehlanwendung
Nur zur Verwendung in trockenen Räumen
zum Schalten von elero Funkempfängern
und elero Funkantrieben. Keine Veränderun-
gen am Gerät vornehmen! Bedienung des
Senders aus Unachtsamkeit oder Konzentra-
tionsmangel vermeiden. Keine Haftung des
Herstellers für Schäden infolge der genann-
ten Ursachen.
Funktion
Der UniTec-868 /-915 ist ein batteriebetrie-
bener Funksender. Durch Tastendruck wird
Taste AUF
Funkcode gesendet und die Funksteuerun-
Taste STOPP
gen werden geschaltet. Zwei Betriebsarten
Taste AB/ZU
sind verfügbar: Manueller Betrieb oder
Automatik-Betrieb, umschaltbar durch den
Taster Auto/Hand.
Taste Reset
3 alternativ
Bidirektionales Funksystem und Routing
einsetzbare
Lerntasten P
Bidirektionales Funksystem bedeutet die
Übertragung von Funksignalen an Funkemp-
fänger und die Rückmeldungsmöglichkeit
der Funkempfänger an den Sender. Das
Funksignal kann direkt an den Zielempfänger
geschickt werden. Ist das nicht möglich, wird
das Funksignal solange über andere bidi-
rektionale Teilnehmer geroutet, bis es den
Zielempfänger erreicht. Der Zielempfänger
führt den Befehl aus und schickt eine Bestä-
tigung an den Sender zurück. Voraussetzung
für den bidirektionalen Funk ist also die
Funk-Sende- und -Empfangsfähigkeit aller
beteiligten Komponenten.
Unidirektionales Funksystem
Unidirektionales Funksystem bedeutet die
Übertragung von Funksignalen an Funkemp-
fänger. Jedoch können die Funkempfänger,
im Gegensatz zum bidirektionalen Funksys-
tem, keine Rückmeldung an den Sender
zurückschicken. Auch nicht möglich ist die
Weitergabe von Funksignalen von Funkemp-
fänger zu Funkempfänger.
Voreinstellung: Bidirektionales Funksystem.
Zurücksetzen auf Unidirektionales Funksys-
tem: Tasten AUF+STOPP+AB/ZU+P gleich-
zeitig betätigen.
Montage und Inbetriebnahme
Auf eine ungehinderte Funkverbindung ach-
ten. Montage in einem Verteilerkasten, Ge-
häuse aus Metall oder in unmittelbarer Nähe
von großen Metallobjekten, auf dem Boden
oder in dessen Nähe vermeiden. Untergrund
auf verborgene Leitungen etc. überprüfen.
Montage (siehe Abbildung unten):
1. Den schwarzen Adapterrahmen mit Hilfe
der Schrauben und Dübel am Montageort
befestigen.
2. Wandsender zusammen mit dem weißen
ProLine Befestigungsrahmen rechtwinklig
zur Wand in den schwarzen Adapterrah-
men einrasten. Bei Schalterkombination
Wandsender zusammen mit passendem
„Adapterrahmen für ProLine-Steuergeräte"
(Zubehör siehe elero Hauptkatalog) in den
schwarzen Adapterrahmen einrasten.
3. Einlernen des Wandsenders in die Funk-
steuerung bzw. in den Empfänger:
siehe „Sender einlernen".
Montage
Batteriewechsel
Programmierung
Sender / Kanal einlernen
Voraussetzung: Empfänger ist installiert.
1. Sicherung ausschalten und wieder ein-
schalten: Empfänger befindet sich für ca.
5 Minuten im Lernmodus.
2. Mit UniTec-868 /-915 in Sicht- und Funk-
reichweite vor den Behang positionieren.
3. Eine der 3 alternativ einsetzbaren Lerntas-
ten P kurz drücken. Der Behang fährt ca.
2 Minuten immer wieder auf und ab.
Sind mehrere Empfänger parallel an die
gleiche Zuleitung angeschlossen, sind alle
gleichzeitig in Lernbereitschaft. Die Behän-
ge starten zufällige Auf- und Abfahrten. Je
länger mit dem Einlernen gewartet wird,
desto größer wird der Versatz. Einzelne
Sender können nun dem jeweiligen Emp-
fänger zugeordnet werden. Kurze Auf- und
Abfahrten können gestoppt werden durch
kurzes Drücken der Taste STOPP an
einem eingelernten Sender. Die Kanalzu-
weisung / Kanaländerung kann nun erfol-
gen, ohne dass einzelne Empfänger abge-
klemmt werden müssen. Läuft ein Behang
in die falsche Richtung, löschen Sie den
Sender und lernen diesen neu ein.
4. Unmittelbar (maximal 1 s) nach Beginn
einer Auffahrt die Taste AUF drücken.
Der Behang stoppt kurzzeitig.
5. Unmittelbar (maximal 1 s) nach Beginn
einer Abfahrt die Taste AB/ZU drücken.
Der Behang stoppt.
6. UniTec-868 /-915 ist eingelernt.
Weitere Sender / Kanäle
auf einen Empfänger einlernen
1. An einem bereits auf den Empfänger
eingelernten Sender gleichzeitig für
3 Sekunden die Tasten AUF, AB/ZU und
P drücken. Die Kontrollleuchte leuchtet
kurzzeitig. Auf dem neu einzulernenden
Sender die Lerntaste P drücken, bis die
Kontrollleuchte leuchtet.
2. Unmittelbar (maximal 1 s) nach Beginn
einer Auffahrt die Taste AUF drücken.
Die Kontrollleuchte leuchtet kurz.
Der Behang stoppt, fährt wieder an, stoppt
und fährt dann in AB-Richtung.
3. Unmittelbar (maximal 1 s) nach Beginn
einer Abfahrt die Taste AB/ZU drücken.
Die Kontrollleuchte leuchtet kurzzeitig.
Der Behang stoppt.
4. Der Sender bzw. der Kanal des Senders ist
eingelernt.
Einzelnen Sender / Kanal löschen
1. Taste STOPP und zusätzlich Lerntaste P
(unter der Abdeckung) gleichzeitig für ca.
6 Sekunden gedrückt halten.
Kontrollleuchte leuchtet erst orange und
dann rot.
Im unidirektionalen Betrieb leuchtet die
Kontrollleuchte innerhalb der 6 Sekunden
erst zweimal grün und dann rot.
Alle Sender löschen
Für einen Werksreset müssen alle angespro-
chenen Antriebe mit Strom versorgt sein.
1. Die Tasten STOPP und Lerntaste P (unter
der Abdeckung) und Taste AUF und Taste
AB/ZU drücken.
2. Tastenkombination ca. 6 Sekunden ge-
drückt halten. Kontollleuchte leuchtet erst
orange und dann rot. Im unidirektionalen
Betrieb leuchtet die Kontrollleuchte inner-
halb der 6 Sekunden erst grün und dann
rot.
Batteriewechsel
CR
2032
Nach einem Batteriewechsel bleibt die Co-
dierung des Senders erhalten; die Codie-
rung muss nicht neu in die Funksteuerung/
Funkempfänger eingelernt werden.
1. Wandsender aus Befestigungsrahmen
aushebeln.
2. Batterie wechseln. Ausschließlich Batte-
rien des Typs CR 2032 verwenden. Auf
richtige Polung achten, der Pluspol muss
+ sichtbar sein.
3. Wandsender wieder in Befestigungsrah-
men einsetzen.
