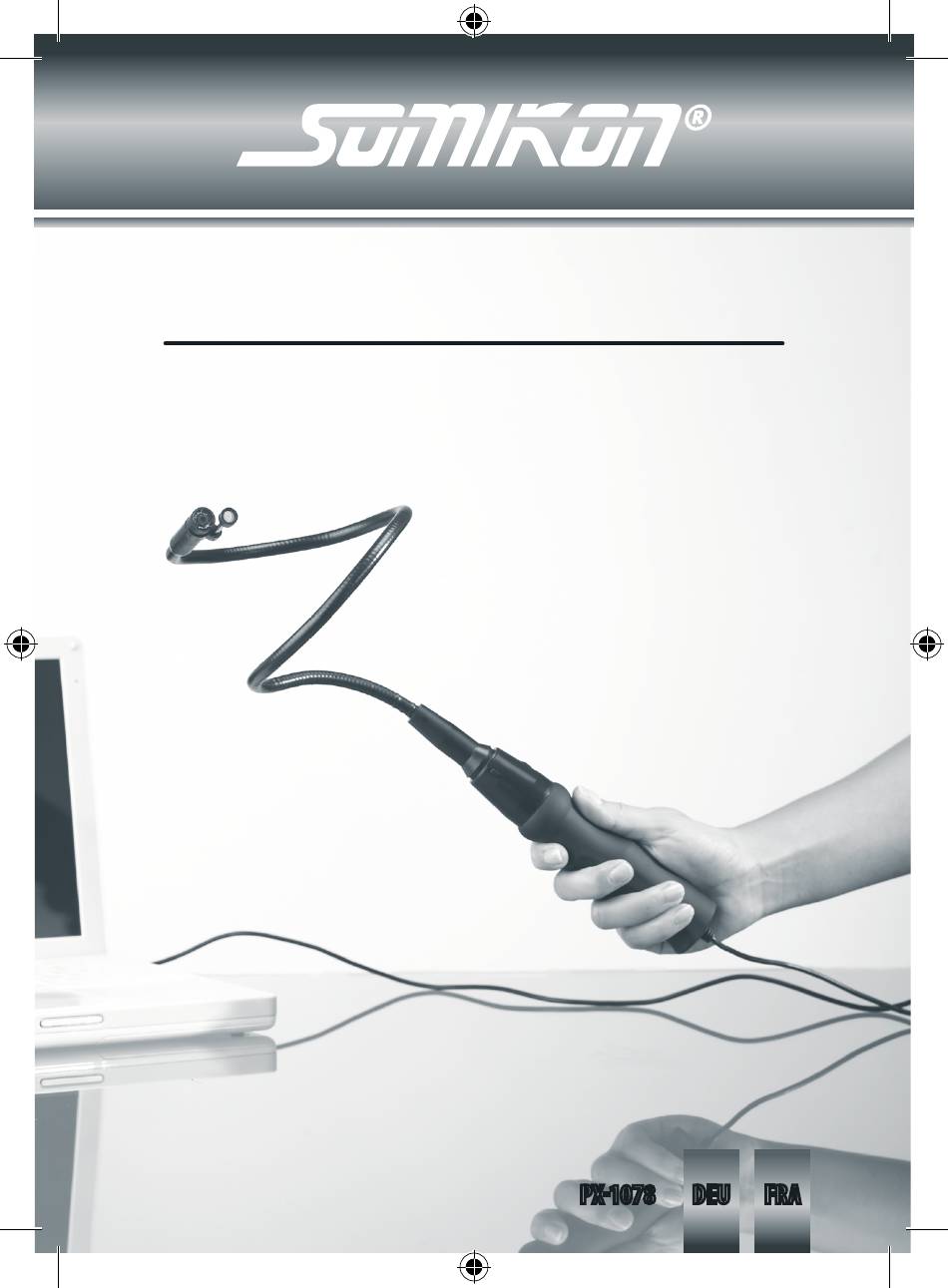

- Seite 1 „Snake Scope“ Endoskop mit Schwanenhals, 30fps (VGA) Caméra flexible, 30fps (VGA) PX-1078...
- Seite 3 „Snake Scope“ Endoskop mit Schwanenhals, 30fps (VGA) Caméra flexible, 30fps (VGA) © 09/2008 - JG//CE//BR/VG...
- Seite 4 inhAltSVERzEiChniS Sicherheitshinweise und Gewährleistung .........6 Ihr neues Endoskop ................7 Eigenschaften ......................7 Systemvoraussetzungen ................... 7 Lieferumfang ......................7 Technische Daten ....................8 Software-Installation ................9 Anschluss und Hardware-Installation ..........10 Bedienung ..................11 Schnappschuss-Funktion ................11 Bildschärfe-Funktion ..................12 Anwendungs-Programm .................
- Seite 5 SommAiRE Consignes de sécurité et recyclage ..........18 Votre nouvelle caméra flexible ............19 Caractéristiques ....................19 Système requis ....................19 Contenu ......................19 Données techniques ..................20 Installation logicielle ................. 21 Branchement et installation matérielle .......... 22 Utilisation ................... 23 Fonction capture d’écran ................
- Seite 6 SiChERhEitShinwEiSE & GEwähRlEiStUnG • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch. Bitte beachten Sie auch die allgemeinen Geschäftsbedingungen! • Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung kann zu Beschädigungen am Produkt oder in dessen Umgebung führen. • Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr! • Öffnen Sie das Produkt niemals eigenmächtig! • Führen Sie Reparaturen am Produkt nie selber aus! • Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.
- Seite 7 ihR nEUES EnDoSkoP Sehr geehrte Kunden, wir danken Ihnen für den Kauf des digitalen Endoskop mit Schwanenhals . Dieses praktische Endoskop ermöglicht ihnen Aufnahmen an schwer zu erreichenden Orten und dient so zum Wiederfinden verlorener Gegenstände und als Webcam. Bitte lesen Sie die folgenden Anwendungshinweise aufmerksam durch, damit Sie Ihr neues Endoskop optimal einsetzen können. Eigenschaften • Schnappschuss-Funktion • Magnet-Aufsatz • Wasserdichter Kamerakopf • LED-Leuchten für Aufnahmen bei Dunkelheit • Stromversorgung über USB-Verbindung Systemvoraussetzungen • Pentium III 200 MHz • 32 MB RAM • 40 MB freier Festplattenspeicher • CD- oder DVD-ROM Laufwerk • Windows 98/Windows ME/Windows 2000/Windows XP/Windows Vista...
- Seite 8 ihR nEUES EnDoSkoP technische Daten • Länge des USB 1.1-Verbidnungskabel: 2 m • schwenkbarer Schwanenhals: 88 cm • Auflösung: 640 x 480 Pixel • Bildrate: 30 fps • Umgebungs-Temperatur: 0°C bis 45°C • Lager-Temperatur: -10°C bis 60°C...
- Seite 9 SoFtwARE-inStAllAtion 1. Legen Sie die mitgelieferte CD in ein freies CD- oder DVD-Laufwerk Ihres Computers. Sollte der Setup-Assistent nicht von alleine starten, klicken Sie auf das Laufwerk und öffnen Sie die Datei „Telescope DRIVER“ mit einem Doppelklick. 2. Versichern Sie sich, dass das Endoskop nicht an den Computer angeschlossen ist und klicken Sie auf „OK“. 3. Warten Sie einige Sekunden, bis die Meldung „Die Installation von AIT DRIVER auf Ihrem Computer ist abgeschlossen.“ erscheint und klicken Sie auf „Fertigstellen“. Die Software ist jetzt erfolgreich auf Ihrem Computer installiert.
- Seite 10 AnSChlUSS UnD hARDwARE-inStAllAtion 1. Legen Sie die mitgelieferte CD in ein freies CD- oder DVD-Laufwerk Ihres Computers. 2. Schließen Sie den USB-Stecker des Endoskops an einen freien USB- Port Ihres Computers. 3. Ihr Computer öffnet jetzt den „Assistent für das Suchen neuer Hardware“. Wählen Sie „Software automatisch installieren“ und klicken Sie auf „Weiter“. 4. Windows öffnet jetzt ein Fenster laut dem das Programm den Windows-Logo-Test nicht bestanden hat. Diese Meldung bedeutet lediglich, dass die Software Windows nicht bekannt ist. Die Installation kann nur fortgesetzt werden wenn Sie auf „Installation Fortsetzen“ klicken. 5. Klicken Sie nach Abschluss der Installation auf „Fertig stellen“. Das Endoskop ist jetzt installiert und Einsatzbereit.
- Seite 11 bEDiEnUnG Schließen Sie den USB-Stecker des Endoskops an einen freien USB-Port Ihres Computers an. Sie können das Endoskop jetzt wie eine gewöhnliche Webcam nutzen. Klicken Sie auf „Start“ „Arbeitsplatz“ „VGA SoC PC-Camera“ um ein Fenster mit dem Kamerabild zu öffnen. Andere Programme, die auf angeschlossene Kameras zugreifen können, wie z.B. Instant Messenger, erkennen das Endoskop jetzt auch.. Schnappschuss-Taste Lichtstärke-Regler Schnappschuss-Funktion Wenn Sie den Schnappschuss-Schalter auf dem Endoskop drücken, wird ein Bild aufgenommen und das Programm „SnapShot Reader“ geöffnet um dieses anzuzeigen.
- Seite 12 bEDiEnUnG Sie können den Schnappschuss mithilfe des „SnapShot Reader“ bearbeiten und speichern. Wählen Sie die Reiter in der oberen Leiste. • File Save Speichern Sie das aufgenommene Bild. Exit (X) Verlassen Sie das Programm. • Rotate Orientation Drehen Sie das Bild um die angegebenen Gradzahlen. • Help Klicken Sie auf „About Snapshot Reader (A)…“ um sich Namen, Copyright und Seriennummer des Programms anzeigen zu lassen. Bildschärfe-Funktion Mit dem Regler auf dem Endoskop können Sie die Bildschärfe per Hand einstellen. Starten Sie das Anwendungsprogramm um weitere Einstellungen vorzunehmen (siehe unten). Anwendungsprogramm Um Feineinstellungen vorzunehmen und Aufnahmen zu machen, starten Sie die „AMCAP“-Software. Eine Verknüpfung zu dem Programm befindet sich nach der Installation auf dem Desktop. Sollten Sie keine Verknüpfung erstellt haben, oder diese gelöscht haben, starten Sie das Programm, indem Sie auf „Start“ „Alle Programme“...
- Seite 13 bEDiEnUnG • File Erstellen Sie eine AVI-Videodatei, Set Capture File… in der Aufnahmen der Kamera gespeichert werden. Wählen Sie, wie viel Speicherplatz Allocate File Space… für die Aufnahmen zur Verfügung stehen soll. Save Captured Wählen Sie, wohin die Videodatei Video… gespeichert werden soll. Exit Schließen Sie das Programm.
- Seite 14 bEDiEnUnG • Devices Wählen Sie hier, welches angeschlossene Video-Aufnahmegerät vom Programm angezeigt werden soll. Wählen Sie die „VGA SoC PC-Camera“, um das Programm auf das Endoskop einzustellen. • Options Stellen Sie ein, ob das aktuelle Preview Bild der Kamera im Fenster des Programms angezeigt werden soll. Öffnen Sie hier ein Fenster um die Audio Capture Filter… Audio-Eigenschaften einzustellen.
- Seite 15 bEDiEnUnG Öffnen Sie hier ein Fenster für die Einstellungen für Helligkeit, Kontrast etc. Klicken Sie auf „Erweiterte Einstellungen“, um spezielle Filter oder Hintergründe festzulegen. Video Capture Filter… Die Funktion „Gesichtsverfolgung“ wird im Menü angezeigt. Der Chipsatz des Endoskops unterstützt diese allerdings nicht, da das Endoskop auf optimale Handsteuerung ausgelegt ist. Öffnen Sie hier ein Fenster um die Einzelbildrate, das Farbspektrum und Video Capture Pin… die Ausgabegröße der Aufnahmen festzulegen. • Capture Start Capture Starten Sie eine Aufnahme. Stellen Sie die Bildwiederholungsrate Set Frame Rate ein.
- Seite 16 bEDiEnUnG...
- Seite 17 „Snake Scope“ Endoskop mit Schwanenhals, 30fps (VGA) Caméra flexible, 30fps (VGA) PX-1078...
- Seite 18 ConSiGnES DE SéCURité Et RECyClAGE • Ce mode d’emploi vous permet de vous servir correctement du produit. Gardez-le précieusement afin de pouvoir le consulter à tout moment. • Ne démontez pas l‘appareil, sous peine de perdre toute garantie (excepté pour changer les piles). • N‘essayez pas de réparer l‘appareil vous-même. Ne le modifiez pas. Risque de blessure! • Faites attention lorsque vous manipulez votre produit. Une chute ou un coup peuvent l‘abîmer. • Ne l‘exposez pas à l‘humidité ni à la chaleur. Ne pas recouvrir. Ne le plongez pas dans l‘eau. • Attention: Il est interdit de violer la vie privée ou la confidentialité des paroles et des images par enregistrement vidéo ou sonore! Veillez ainsi à ce que l’enregistrement que vous allez effectuer ne viole aucune sphère privée et les droits d’un tiers. • N’utilisez JAMAIS ce produit à des fins médicales. • Maintenez hors de portée des enfants. Ce produit n’est pas un j ouet. ATTENTION: N’utilisez l’appareil que comme indiqué...
- Seite 19 VotRE noUVEllE CAméRA FlEXiblE Chère cliente, Cher client, Nous vous remercions pour l’achat de cet article. Cette caméra flexible permet des enregistrements dans des endroits difficiles d’accès et peut faire office de webcam. Afin d’utiliser au mieux votre nouvel appareil, veuillez lire attentivement ce mode d’emploi et respecter les consignes et astuces suivantes. Caractéristiques • Fonction capture d’écran • Aimant • Tête étanche •...
- Seite 20 VotRE noUVEllE CAméRA FlEXiblE Données techniques • Longueur du câble USB 1.1: 2 m • Col flexible: 88 cm • Résolution: 640 x 480 Pixel • Rafraîchissement: 30 images/sec • Température de fonctionnement: 0°C à 45°C • Température de stockage: -10°C à 60°C...
- Seite 21 inStAllAtion loGiCiEllE 1. Insérez le CD fourni dans le lecteur de votre ordinateur. Si l’assistant d’installation ne démarre pas tout seul, explorez le CD et ouvrez le fichier „Telescope Driver“ en double cliquant dessus. 2. Vérifiez que la caméra ne soit pas branchée à l’ordinateur et cliquez sur „OK“. 3. Attendez que le message „L’installation de AIT DRIVER est terminée.“ Apparaisse puis cliquez sur „Terminer“. Le logiciel est alors installé.
- Seite 22 bRAnChEmEnt Et inStAllAtion mAtéRiEllE 1. Insérez le CD fourni dans le lecteur de votre ordinateur. 2. Branchez le connecteur USB de la caméra à un port libre de votre ordinateur. 3. Votre ordinateur ouvre „L’assistant matériel détecté“. Choisissez „Installer le logiciel automatiquement“ et cliquez sur „Suivant“. 4. Windows ouvre une fenêtre indiquant que le programme n’a pas passé le test du logo Windows. Cela signifie juste que le logiciel n’est pas reconnu par Windows. L’installation peut continuer si vous cliquez sur „Continuer l’installation“. 5. Une fois l’installation terminée, cliquez sur „Terminer“. La caméra est installée et prête à l’emploi.
- Seite 23 UtiliSAtion Branchez le connecteur USB de la caméra à un port USB libre de votre ordinateur. Vous pouvez aussi l’utiliser comme une webcam classique. Cliquez sur„Démarrer“ „Poste de travail“ „VGA SoC PC- Camera“ pour ouvrir une fenêtre affichant l’image capturée. Vous pouvez aussi utiliser la caméra avec d’autres programmes ayant détecté l’appareil comme par exemple les logiciels de messagerie instantanée. Touche capture d‘écran Bouton de puissance d‘éclairage Fonction capture d’écran Appuyez sur le bouton capture d’écran de la caméra pour afficher une image fixe dans le programme „SnapShot Reader“.
- Seite 24 UtiliSAtion Vous pouvez éditer et enregistrer l’image à l’aide de „SnapShot Reader“. Utilisez les menus de la barre supérieure. • File Save Enregistrer l’image. Exit (X) Quitter le programme. • Rotate Orientation Faire pivoter l’image. • Help Cliquez sur „About Snapshot Reader (A)…“ pour afficher le nom, Copyright et numéro de série du programme. Netteté Faites tourner le bouton sur la caméra pour régler manuellement la netteté. Démarrez le programme AMCAP pour effectuer plus de réglages (voir ci-dessous). Programm Pour des réglages de précision et des enregistrements, démarrez le logiciel „AMCAP“. Un raccourci vers ce programme a été placé sur votre bureau durant l’installation. Sinon ouvrez-le via „Démarrer“ „Tous les programmes“ „Telescope Driver“ „Amcap“. Utilisez les menus de la barre supérieure pour les différentes fonctions.
- Seite 25 UtiliSAtion • File Set Capture File… Créez un fichier vidéo AVI. Sélectionnez l’espace mémoire Allocate File Space… accordé aux enregistrements. Save Captured Sélectionnez l’emplacement Video… d’enregistrement du fichier vidéo. Exit Fermer le programme. • Devices Sélectionnez quel appareil de capture vidéo afficher dans le programme. La caméra flexible s’appelle „VGA SoC PC-Camera“.
- Seite 26 UtiliSAtion • Options Afficher l’image de la caméra dans la Preview fenêtre du programme. Audio Capture Filter… Ouvre la fenêtre des options audio. Ouvre la fenêtre des options vidéo: luminosité, contraste etc. Cliquez sur „Paramètres avancés“ pour des filtres ou arrière-plans spéciaux. Video Capture Filter… La fonction „Suivi du visage“ est affichée dans le menu mais la caméra flexible ne supporte pas cette fonction. Ouvre la fenêtre de réglage de Video Capture Pin… résolution et rafraîchissement des enregistrements. • Capture Start Capture Démarre un enregistrement. Set Frame Rate Réglez la vitesse de rafraîchissement.
