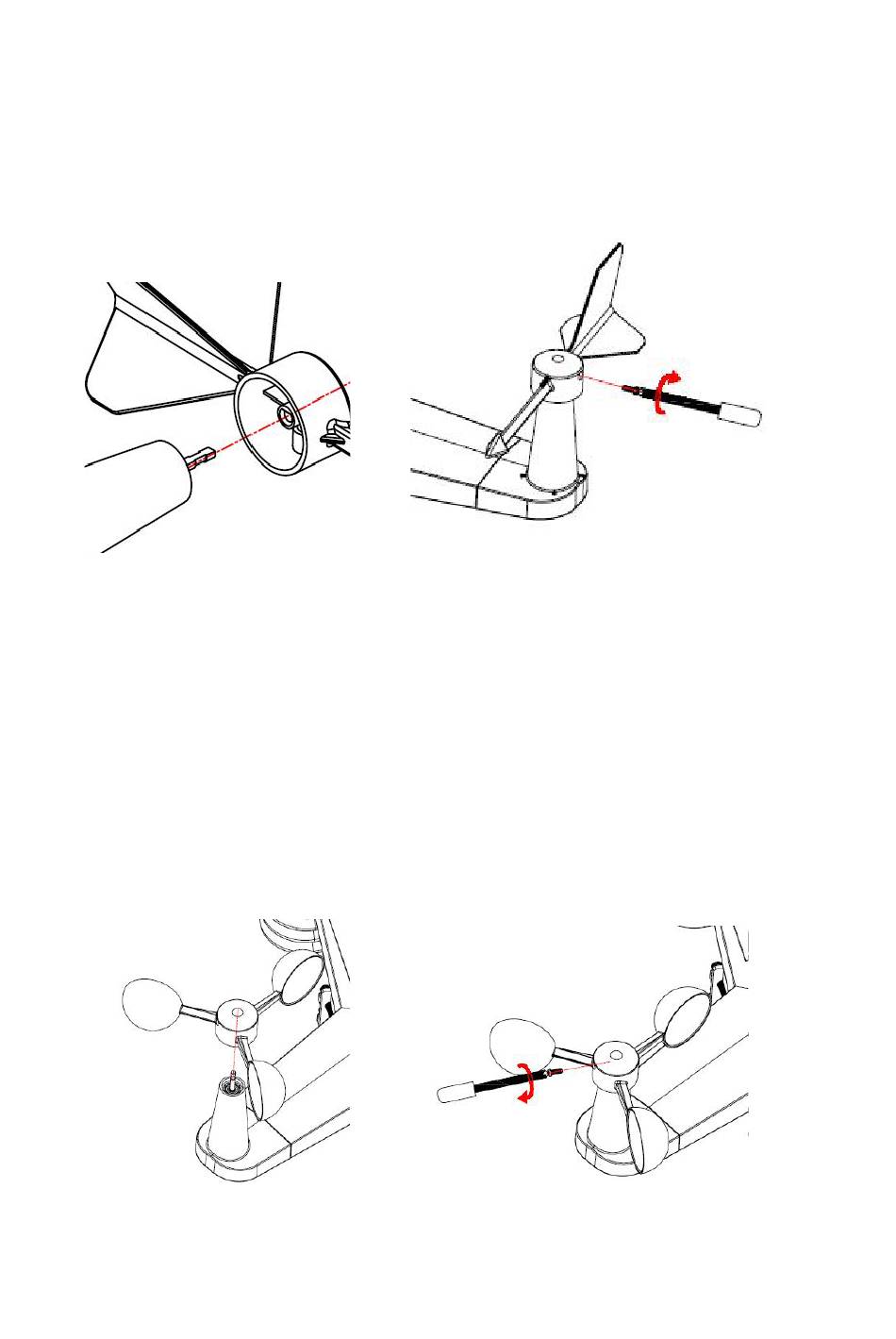

5.2.2. Windfahne montieren
Schieben Sie die Windfahne auf den Schaft auf der Oberseite des Sensors, bis es nicht
mehr weitergeht, wie hier in Abbildung 3 gezeigt. Ziehen Sie die Stellschraube mit einem
Kreuzschlitzschraubendreher (Größe PH0), bis die Windfahne nicht von der Achse
entfernt werden kann, wie in Abbildung 4 gezeigt. Stellen Sie sicher, dass die Windfahne
sich frei drehen kann. Die Bewegung der Windfahne weist eine geringe Reibung auf, was
hilfreich ist, um stetige Windrichtungs-Messungen zu liefern.
.
Abbildung 3
Abbildung 4
Es gibt vier Buchstaben "N", "E", "S" und "W" auf der Windfahne, die die Richtung von
Norden, Osten (East), Süden und Westen darstellen. Der Windrichtungssensor muss so
eingestellt werden, dass die Richtungen auf dem Sensor dem tatsächlichen Standort
entsprechen. Ein permanenter Windrichtungsfehler tritt auf, wenn der
Windrichtungssensor während der Installation nicht korrekt positioniert wird.
5.2.3. Windmesser installieren
Drücken Sie den Aufsatz für den Windmesser in den Schaft, wie in Abbildung 4 gezeigt.
Ziehen Sie die Stellschraube an, wie in Abbildung 5 gezeigt. Stellen Sie sicher, dass sich
der Aufsatz für den Windmesser frei dreht.
.
Abbildung 5
Abbildung 6
7
