5.2.1 Bügel und Montagestange anbringen
Die Montage der U-Bolzen, die wiederum zur Befestigung des Sensorpakets an einer
Stange dienen, erfordert die Installation einer mitgelieferten Metallplatte zur Aufnahme der
U-Bolzenenden. Die Metallplatte, in Abbildung 1 sichtbar, hat vier Löcher, durch die die
Enden der beiden U-Bolzen passen. Die Platte selbst wird in eine Nut an der Unterseite
des Geräts (gegenüberliegende Seite des Solarmoduls) eingesetzt. Beachten Sie, dass
eine Seite der Platte eine gerade Kante hat (die in die Nut geht), die andere Seite ist in
einem Winkel von 90 Grad gebogen und hat ein gebogenes Profil (das am Ende den
Montagepfosten "umarmt"). Sobald die Metallplatte eingesteckt ist, entfernen Sie die
Muttern von den U-Bolzen und führen Sie beide U-Bolzen durch die entsprechenden
Löcher der Metallplatte, wie in Abbildung 8 gezeigt.
Schrauben Sie die Muttern an den Enden der U-Bolzen locker an. Sie werden diese später
bei der Endmontage anziehen. Die Endmontage ist in Abbildung 9 dargestellt.
Die Platte und die U-Bolzen sind in diesem Stadium noch nicht erforderlich, aber sie
können dabei helfen, spätere Schäden an der Windschaufel- und dem
Windgeschwindigkeits-Becher zu vermeiden.

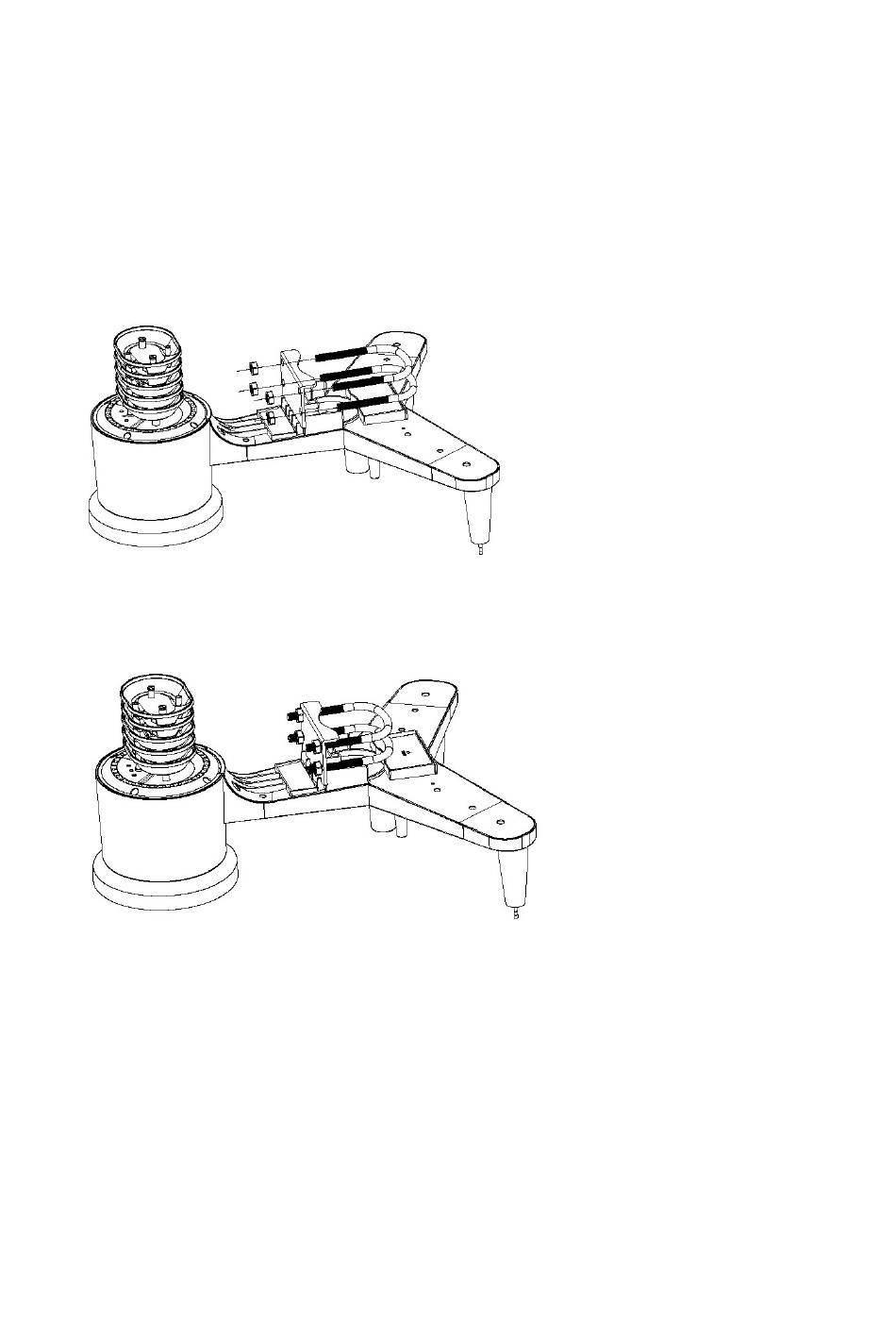

Abbildung 1
Abbildung 2
