VisorTech NC-5198 Bedienungsanleitung

Sehr geehrte Kunden,
vielen Dank für den Kauf dieses fotoelektrischen Rauchmelders. Diese Geräte dienen der Sicherheit innerhalb
von Gebäuden, indem Sie bei starker Rauchentwicklung Alarm auslösen und Sie so auffordern die Gefahr
zu beseitigen oder das Gebäude zu verlassen. Für diese Funktion wird normalerweise eine optische/
fotokinetische Erkennung oder eine Ionisationserkennung verwendet. Bei Ihrem neuen Rauchmelder
handelt es sich um die erste der beiden genannten Varianten. Dieses Modell verwendet das so genannte
„Streulichtverfahren". Im Inneren des Rauchmelders wird in einer Sensorkammer ein gebündelter Lichtstrahl
gesandt. Klare Luft reflektiert kein Licht und so trifft der Strahl immer auf dieselbe Stelle auf. Wenn sich
Rauchpartikel in der Luft befinden, brechen diese den Lichtstrahl und er trifft auf eine andere Stelle auf.
Hierdurch wird der Alarm ausgelöst.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und beachten Sie die aufgeführten Hinweise
und Tipps, damit Sie Ihren neuen Rauchmelder optimal einsetzen können.
Lieferumfang
• Rauchmelder
• Montageschrauben
• 9 V Blockbatterie
• Bedienungsanleitung
Technische Daten
Erlaubte Umgebungstemperatutr: -10 bis +40 °C
Lautstärke: ≥ 85db/3 m
Größe: 101 x 34 mm

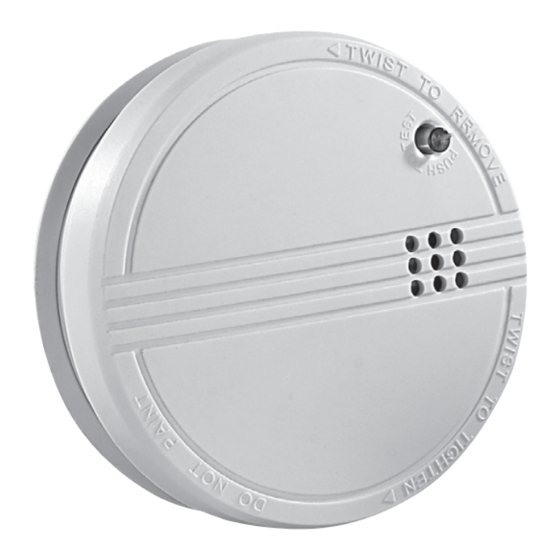

Fotoelektrischer Rauchmelder
Testschalter
Bedienungsanleitung
Inbetriebnahme
Vor der Verwendung muss die Batterie eingelegt und der Rauchmelder an einer Decke befestigt werden.
• Einlegen der 9 V Blockbatterie
Drehen Sie den Batteriefachdeckel gegen den Uhrzeigersinn und ziehen Sie Sie diesen ab. Legen Sie
eine 9 V Blockbatterie ein und verbinden Sie diese mit den Kontakten. Beachten Sie hierbei bitte die
Hinweise zu Batterien und deren Entsorgung um Anhang.
HINWEIS:
Die Batterie hält ungefähr ein Jahr bevor Sie ausgetauscht werden muss.
• Anbringung
1. Halten Sie den Batteriefachdeckel an die Decke und markieren Sie die Bohrlöcher.
2. Bohren Sie die Löcher.
3. Führen Sie Dübel in die Bohrlöcher ein(nur bei Beton oder Mauerwerk).
4. Schrauben Sie den Batteriefachdeckel mit dem beiden Befestigungsschrauben fest.
5. Setzen Sie den Rauchmelder wieder auf den Batteriefachdeckel und drehen Sie diesen im
Uhrzeigersinn fest.
HINWEIS:
Bringen Sie den Rauchmelder nicht in Küchen, Heizungsräumen oder Garagen an. Die hier
vorkommenden Verbrennungspartikel können einen Fehlalarm auslösen.
Verwendung
Der Rauchmelder benötigt keine Wartung und ist mit der Installation voll einsatzbereit.
• Alarm
Der Rauchmelder gibt bei Aktivierung einen lauten Alarm-Ton ab. Versichern Sie sich, dass ein
Brandherd existiert und verlassen Sie umgehend das Gebäude. Rufen Sie die Feuerwehr, sobald Sie das
Gebäude verlassen haben. Betreten Sie das Gebäude nicht wieder, bevor die Feuerwehr Ihnen nicht die
ausdrückliche Erlaubnis hierzu erteilt hat.
ACHTUNG:
Machen Sie sich mit der Brandschutzordnung des Gebäudes vertraut. Bei Alarm ist dieser
unbedingt Folge zu leisten.
NC-5198
