LMC SMART Bedienungsanleitung Seite 4

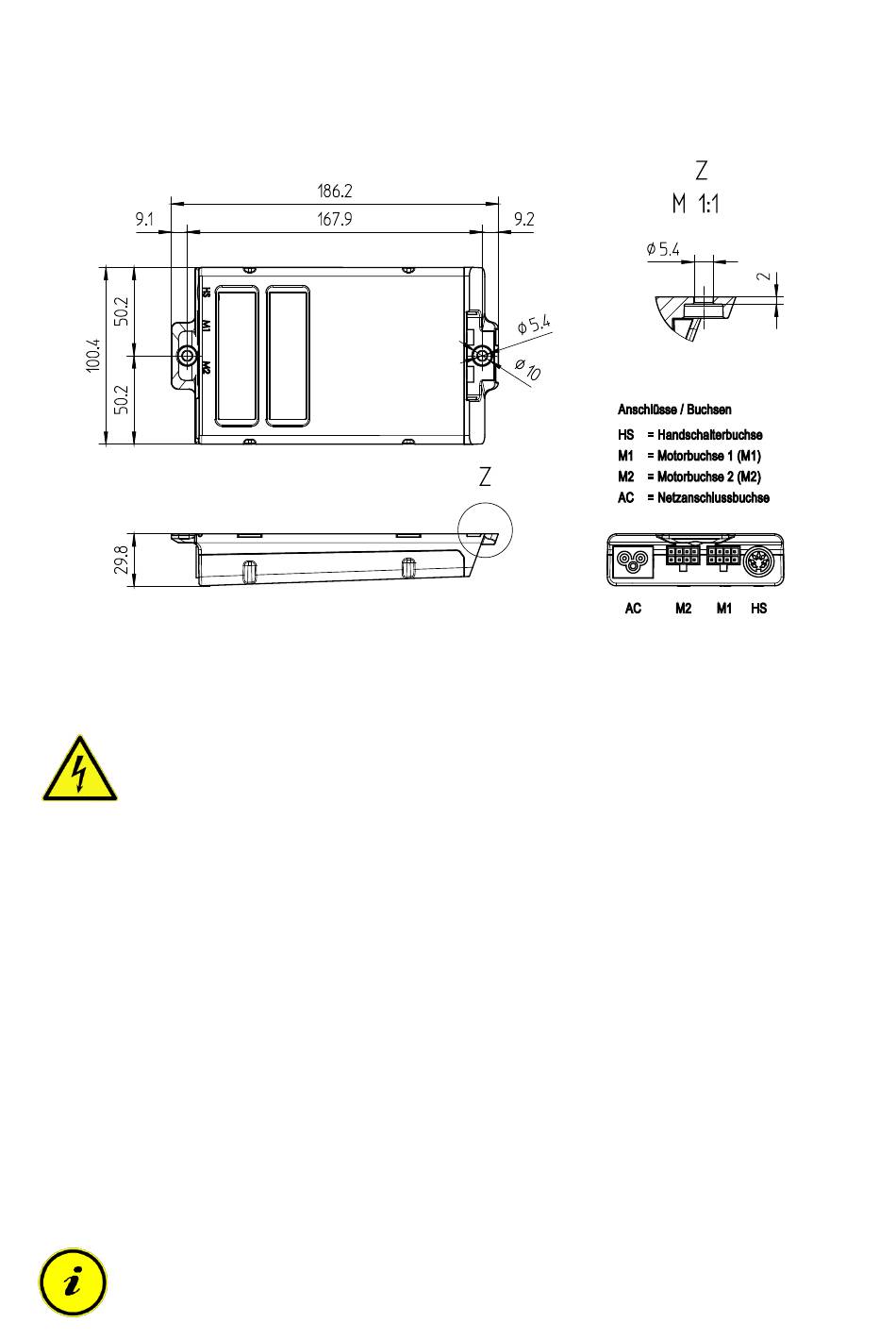

1) Anschlüsse an der Motorsteuerung SMART
2) Vorgehensweise bei der Inbetriebnahme
Achtung: Stecken Sie das Stromversorgungskabel/Netzkabel erst an, wenn alle
anderen elektrischen Verbindungen hergestellt sind! (Alle Motoren, der Handschalter
und evtl. weiteres Zubehör ist an der Steuerung angeschlossen.)
Zur Inbetriebnahme des Sitz-Steh-Tisches gehen Sie wie folgt vor:
3) Antriebe anschließen
Stellen Sie sicher, dass die Anschlusskabel der Antriebe von beiden Seiten bis zum entsprechenden
Anschluss der Steuerung reichen. Bei Winkelkombinationen oder extrem langen Tischen kann eine
außermittige Montage der Steuerung erforderlich sein. Für besonders große Tischgestelle ist ggf.
ein Verlängerungskabel für das Anschlusskabel der Antriebe erforderlich.
Stellen Sie die Verbindung zwischen den Antrieben der Seitenteile und der Steuerung mittels der
Motorkabel her. Die Steckverbindungen an den 8-poligen Motorbuchsen müssen fest einrasten!
Bei Steuerungen mit mehr Anschlüssen für Antriebe als Antriebe vorhanden sind, muss mit dem
Anschluss (M1) begonnen werden. (Überzählige Anschlüsse bleiben ggf. frei.)
Hinweis: Beim Anstecken der Motorkabel müssen Sie die Reihenfolge M1, M2, unbe-
dingt einhalten!
