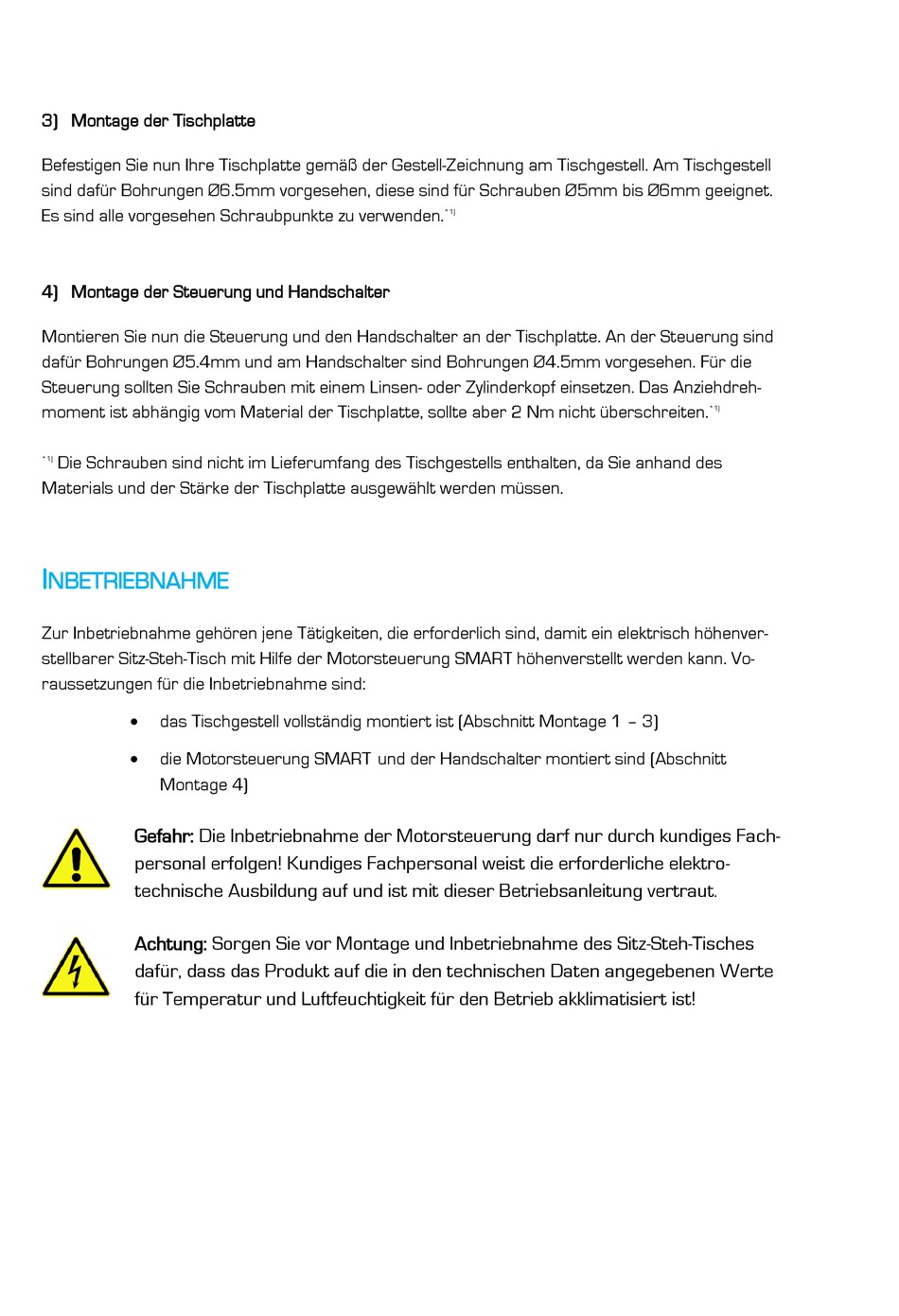

LMC SMART Bedienungsanleitung Seite 3

3) Montage der Tischplatte
Befestigen Sie nun Ihre Tischplatte gemäß der Gestell-Zeichnung am Tischgestell. Am Tischgestell
sind dafür Bohrungen Ø6.5mm vorgesehen, diese sind für Schrauben Ø5mm bis Ø6mm geeignet.
Es sind alle vorgesehen Schraubpunkte zu verwenden.
4) Montage der Steuerung und Handschalter
Montieren Sie nun die Steuerung und den Handschalter an der Tischplatte. An der Steuerung sind
dafür Bohrungen Ø5.4mm und am Handschalter sind Bohrungen Ø4.5mm vorgesehen. Für die
Steuerung sollten Sie Schrauben mit einem Linsen- oder Zylinderkopf einsetzen. Das Anziehdreh-
moment ist abhängig vom Material der Tischplatte, sollte aber 2 Nm nicht überschreiten.
Die Schrauben sind nicht im Lieferumfang des Tischgestells enthalten, da Sie anhand des
*1)
Materials und der Stärke der Tischplatte ausgewählt werden müssen.
I
NBETRIEBNAHME
Zur Inbetriebnahme gehören jene Tätigkeiten, die erforderlich sind, damit ein elektrisch höhenver-
stellbarer Sitz-Steh-Tisch mit Hilfe der Motorsteuerung SMART höhenverstellt werden kann. Vo-
raussetzungen für die Inbetriebnahme sind:

das Tischgestell vollständig montiert ist (Abschnitt Montage 1 – 3)

die Motorsteuerung SMART und der Handschalter montiert sind (Abschnitt
Montage 4)
Gefahr: Die Inbetriebnahme der Motorsteuerung darf nur durch kundiges Fach-
personal erfolgen! Kundiges Fachpersonal weist die erforderliche elektro-
technische Ausbildung auf und ist mit dieser Betriebsanleitung vertraut.
Achtung: Sorgen Sie vor Montage und Inbetriebnahme des Sitz-Steh-Tisches
dafür, dass das Produkt auf die in den technischen Daten angegebenen Werte
für Temperatur und Luftfeuchtigkeit für den Betrieb akklimatisiert ist!
*1)
*1)
