LMC SMART Bedienungsanleitung Seite 2

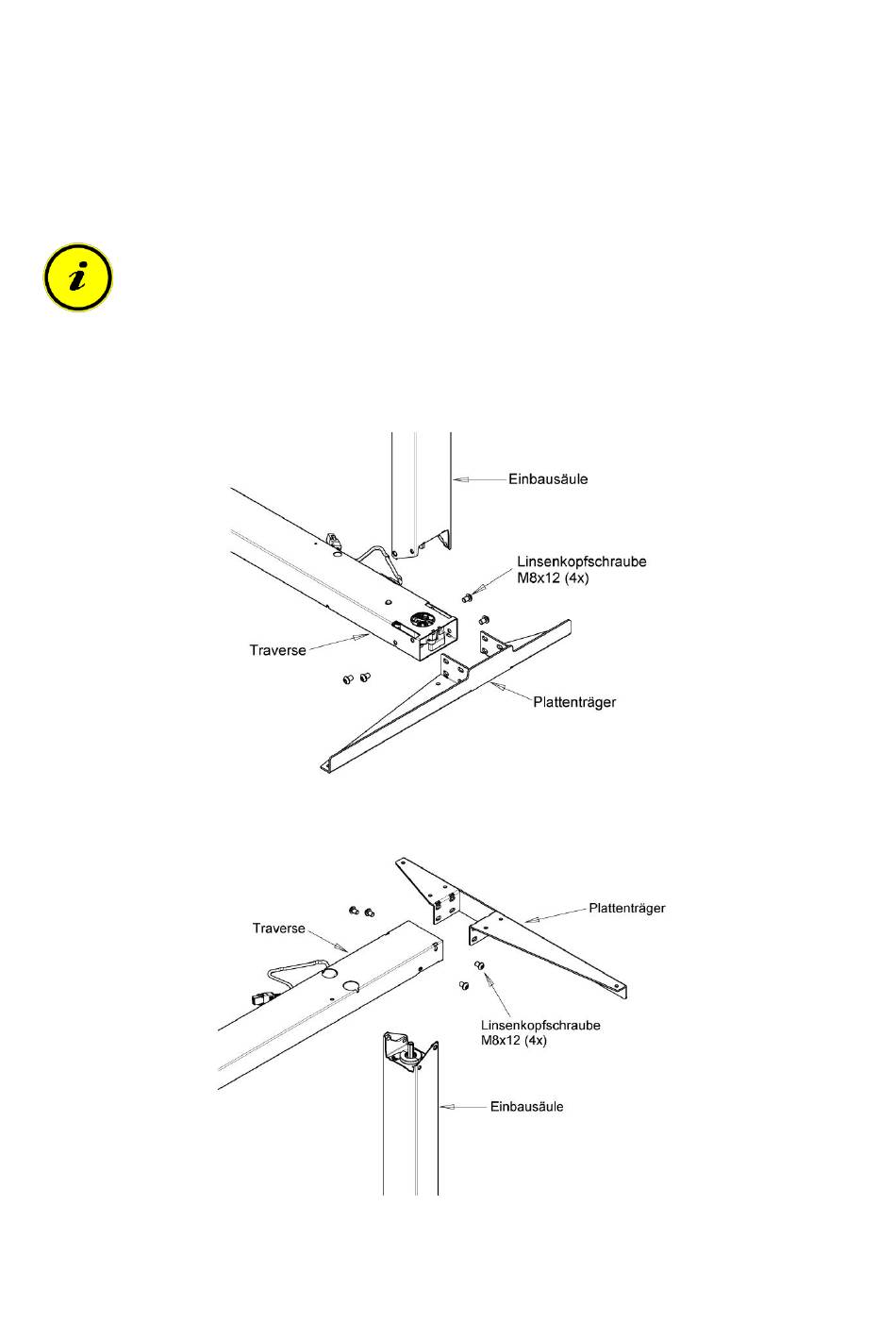

2) Montage der Traverse und Plattenträger
Montieren Sie zuerst die Einbausäule in die dafür vorgesehenen Ausschnitte der Traverse.
Die Schrauben M8 kommen erst beim Montieren des Plattenträgers zum Einsatz.
Hinweis: Achten Sie darauf, dass der Sechskant SW8.8 am oberen Ende der Einbau-
säule leichtgängig in den Sechskant des in der Traverse vormontierten Antriebsmotors
eingeschoben wird. Zur Positionierung kann der Sechskant der Einbausäule mittels
eines Gabelschlüssels SW9 im Uhrzeigersinn gedreht werden. Die Einbausäule ist
rotationssymmetrisch.
Anschließend montieren Sie den Plattenträger mit den Schrauben M8 gemäß der Gestell
Zeichnung durch die Gewinde in der Einbausäule an die Traverse. Das max. Anzugsdrehmoment für
diese Schrauben beträgt 10 Nm.
Montage über Kopf
Montage in Gebrauchslage
